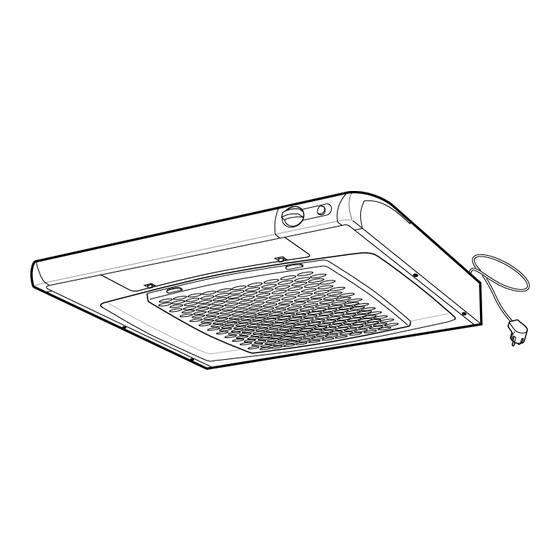

Exhausto ESL135WM Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Exhausto Anleitungen
  4. Dunstabzugshauben
  5. ESL135WM
  6. Gebrauchsanweisung

Exhausto ESL135WM Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
DA Betjeningsvejledning
Sikkerhedsforskrifter ...................... 3
Installation ...................................... 5
Justering af luftflow ........................ 7
Betjening ...................................... 12
Service og garanti ......................... 13
SV Bruksanvisning
Säkerhetsföreskrifter ................... 14
Installation .................................... 15
Injustering av luftflöden ................ 17
Användning ................................... 21
Service och garanti ....................... 22
NO Bruksanvisning
Sikkerhetsforskrifter ..................... 23
Installasjon ................................... 24
Bruk .............................................. 30
Service og garanti ......................... 31
DE Gebrauchsanweisung
Sicherheitshinweise ..................... 32
Installation .................................... 34
Luftstromeinstellung .................... 36
Anwendung .................................. 40
Service und Garantie .................... 41
3005400-2014-03-12 (SOFT M)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Exhausto ESL135WM

Inhaltszusammenfassung für Exhausto ESL135WM

  • Seite 1: Inhaltsverzeichnis

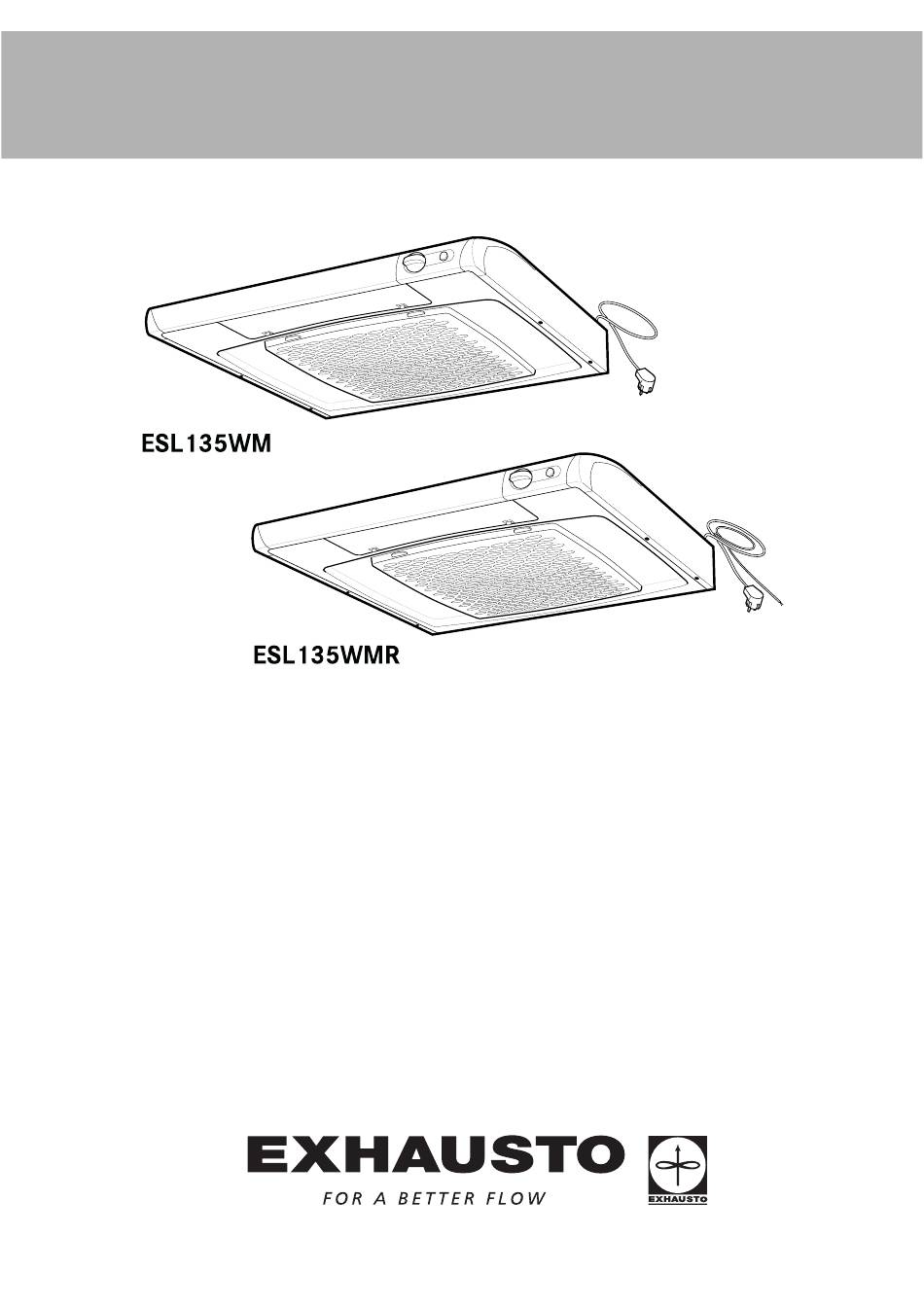

    3005400-2014-03-12 (SOFT M) DA Betjeningsvejledning NO Bruksanvisning Sikkerhedsforskrifter ...... 3 Sikkerhetsforskrifter ..... 23 Installation ........5 Installasjon ........24 Justering af luftflow ......7 Tilpasning av luftstrømmen ..26 Betjening ........12 Bruk ..........30 Service og garanti ......13 Service og garanti ......
  • Seite 2 3005400-2014-03-12 (SOFT M)

  • Seite 3: Sikkerhedsforskrifter

    3005400-2014-03-12 (SOFT M) SIKKERHEDSFORSKRIFTER Gennemlæs denne betjenings- og § Der skal være tilstrækkelig monteringsvejledning grundigt, ventilation i rummet, når pro- især sikkerhedsforskrifterne, før duktet anvendes sammen med du installerer og bruger produktet. produkter, som anvender an- den energi en elektricitet, f. Gem betjeningsvejledningen til se- eks.
  • Seite 4 3005400-2014-03-12 (SOFT M)

  • Seite 5: Installation

    3500009-2014-03-12 (SOFT M) INSTALLATION ESL135WM er en moderne emhætte til Maks. tilslut- 900 W ved 230 V montering i eller under skabe, krydderihyl- ningseffekt for de eller mellem overskabe. Emhætten har styrekabel et indbygget betjeningspanel på forsiden. Potentialfrit Sluttet ved forcering ESL135WM anvendes til central ventilation, relæ...
  • Seite 6 3500009-2014-03-12 (SOFT M) Fig. 3 Emhætten kan også monteres med med be- slag, som kan købes som tilbehør, Fig. 3. Tilbehøret leveres med monteringsvejledning. 991.0293.014/125113/2014-03-12...

  • Seite 7: Justering Af Luftflow

    3500009-2014-03-12 (SOFT M) JUSTERING AF LUFTFLOW SPJÆLDINDSTILLING Justering af grundventilation, B. Indstilling af grundventilation foertages ved at løsne skruerne H, Fig. 5. Tryk nedad med skruetrækkeren, så spjældlugen frigøres. Luk spjældlugen ca. 3-5 mm længere end ønsket justeringsstilling. Tryk låseskruerne H opad, og træk igen i den øverste position.
  • Seite 8 3500009-2014-03-12 (SOFT M) 20 l/s (72 m³/h) Grund- ved 60 Pa ventilation Spjældindstilling B 4,5 Lydtryksniveau = 24 dB(A) Forceret 40 l/s (144 m³/h) ventilation ved 50 Pa Spjældindstilling A 4,7 Lydtryksniveau = 26 dB(A) 991.0293.014/125113/2014-03-12...
  • Seite 9 3500009-2014-03-12 (SOFT M) GRUNDVENTILATON Fig. 6 991.0293.014/125113/2014-03-12...
  • Seite 10 3500009-2014-03-12 (SOFT M) FORCERET VENTILATION Fig. 7 991.0293.014/125113/2014-03-12...
  • Seite 11 3500009-2014-03-12 (SOFT M) TÆTSLUTTENDE SPJÆLD Obs! Hvis spjældet er tætsluttende, kan in- Grundventilation 0 l/s dstillingen for forceret luftstrøm maks. Indstilling, funktion med tætsluttende være A 3,8. (Se diagram i betjeningsvej- spjæld ledning for justering). Fig. 8 Løsn skruerne, Fig. 8, en halv omgang. Tryk nedad med skruetrækkeren, så...

  • Seite 12: Betjening

    3500009-2014-03-12 (SOFT M) BETJENING FUNKTION STRØMAFBRYDER Læg filtermediet og filterkurven løst i varmt vand med opvaskemiddel. Filterkassetten (med filter) kan også vaskes i opvaskemaskine. For at sikre korrekt funktion skal emhætten rengøres indvendigt et par gange om året. Den skal tørres af indvendigt med en fugtig klud og opvaskemiddel.

  • Seite 13: Service Og Garanti

    3500009-2014-03-12 (SOFT M) SERVICE OG GARANTI Hvis emhætten ikke fungerer Kontroller sikringen. Afprøv belysning og alle hastigheder for at afgøre hvad der ikke fungerer. Kontakt ejendommens tekniske afdeling. De kan hjælpe med at finde fejlen. Produktet er omfattet af gældende branchebestemmelser.

  • Seite 14: Säkerhetsföreskrifter

    3500009-2014-03-12 (SOFT M) SÄKERHETSFÖRESKRIFTER Läs noga igenom denna bruks- § Tillräckligt med luft måste till- och monteringsanvisning, i synner- föras rummet när produkten het säkerhetsföreskrifterna, innan används samtidigt med pro- du installerar och börjar använda dukter som använder annan produkten. energi än el-energi, t ex gas- spis, gas- eller braskaminer, Spara bruksanvisningen för senare...

  • Seite 15: Installation

    3500009-2014-03-12 (SOFT M) INSTALLATION ESL135WM är en modern spiskåpa för Max anslut- 900 W vid 230 V montering i eller under överskåp, kryddhylla ningseffekt för eller mellan överskåp. Spiskåpan har in- styrledare byggd betjäningspanel i fronten. Potentialfritt Slutet vid forcering ESL135WM användes till centrala ventila-...
  • Seite 16 3500009-2014-03-12 (SOFT M) Montering Fig. 15 Spiskåpan kan placeras under eller infälld i skåpraden, Fig. 2. Fig. 16 Spiskåpan kan även monteras med hjälp av konsoler som kan köpas som tillbehör, Fig. 3. Anvisning för montering av tillbehör medföljer dessa. 991.0293.014/125113/2014-03-12...

  • Seite 17: Injustering Av Luftflöden

    3500009-2014-03-12 (SOFT M) INJUSTERING AV LUFTFLÖDEN SPJÄLLINSTÄLLNING Injustering av grundventilation, B. Inställning av grundventilation utföres ge- nom att lossa skruvarna H, Fig. 5. Tryck ne- råt med hjälp av skruvmejseln så att spjälluckan frigörs. Stäng spjälluckan ca 3- 5 mm längre än önskat injusteringsläge. Tryck låsskruvarna H uppåt och dra igen i översta läget.
  • Seite 18 3500009-2014-03-12 (SOFT M) GRUNDVENTILATON Fig. 19 991.0293.014/125113/2014-03-12...
  • Seite 19 3500009-2014-03-12 (SOFT M) FORCERAD VENTILATION Fig. 20 991.0293.014/125113/2014-03-12...
  • Seite 20 3500009-2014-03-12 (SOFT M) TÄTSLUTANDE SPJÄLL Obs! Om spjället är tätslutande kan force- Grundventilation 0 l/s rings-flödesinställningen vara max A 3,8. Inställning funktion med tätslutande (Se diagram i bruksanvisning för spjäll injustering). Fig. 21 Lossa skruvarna, Fig. 8, ett halvt varv. Tryck neråt med hjälp av skruvmejseln så...

  • Seite 21: Användning

    3500009-2014-03-12 (SOFT M) ANVÄNDNING FUNKTION STRÖMBRYTARE Blötlägg filterduken och filterkorgen i varmt vatten blandat med diskmedel. Filterkasset- ten (med filter) kan även diskas i maskin. För att säkerställa korrekt funktion ska spiskåpan rengöras invändigt ett par gånger per år. Torka invändigt med våt trasa och diskmedel.

  • Seite 22: Service Och Garanti

    3500009-2014-03-12 (SOFT M) SERVICE OCH GARANTI Om spiskåpan inte fungerar Kontrollera att säkringen är hel. Prova be- lysning och samtliga hastigheter för att kon- statera vad som inte fungerar. Kontakta fastighetens tekniska avdelning. De kan hjälpa till att åtgärda felet. Produkten omfattas av gällande branschbestämmelser.

  • Seite 23: Sikkerhetsforskrifter

    3500009-2014-03-12 (SOFT M) SIKKERHETSFORSKRIFTER Les nøye gjennom denne bruks- § Rommet må ha tilstrekkelig og monteringsveiledningen og lufttilførsel når avtrekkshetten spesielt sikkerhetsforskriftene før er i bruk samtidig med produk- du installerer og begynner å bruke ter som bruker annen energi produktet.

  • Seite 24: Installasjon

    Avtrekk- shetten har innebygd betjeningspanel hovedledning foran. ESL135WM brukes til sentrale venti- Potensialfritt Lukket ved forcert lasjonsanlegg og ESL135WMR har en sepa- relé rat hovedledning for tilkobling til ekstern enhet.
  • Seite 25 3500009-2014-03-12 (SOFT M) Montering Fig. 28 Avtrekkshetten kan plasseres under eller innebygd i kjøkkenskapene, Fig. 2. Fig. 29 Avtrekkshetten kan også monteres ved hjelp av konsoller som kan kjøpes som tilbehør, Fig. 3. Instruksjoner for montering av tilbehør følger med konsollene. 991.0293.014/125113/2014-03-12...

  • Seite 26: Tilpasning Av Luftstrømmen

    3500009-2014-03-12 (SOFT M) TILPASNING AV LUFTSTRØMMEN SPJELDINNSTILLING Tilpasning av grunnventilasjon, B. Grunnventilasjon stilles inn ved å løse skruene H, Fig. 5. Trykk ned ved bruk av skrujernet slik at spjeldluken frigjøres. Steng spjeldluken cirka 3-5 mm lengre enn ønsket innjusteringsnivå. Trykk låseskruene H oppover, og trekk til skruene i øverste po- sisjon.
  • Seite 27 3500009-2014-03-12 (SOFT M) GRUNNVENTILASJON Fig. 32 991.0293.014/125113/2014-03-12...
  • Seite 28 3500009-2014-03-12 (SOFT M) FORCERT VENTILASJON Fig. 33 991.0293.014/125113/2014-03-12...
  • Seite 29 3500009-2014-03-12 (SOFT M) TETTSITTENDE SPJELD Obs! Hvis spjeldet er tettsittende, kan innstil- Grunnventilasjon 0 l/s ling av forcert ventilasjon være maks. A Instilling for funksjon med 3,8. (Se diagram i brukerveiledningen for tettsittende spjeld justering). Fig. 34 Løsne skruene, Fig. 8, en halv omdreining. Trykk ned ved bruk av skrujernet slik at spjeldluken frigjøres.

  • Seite 30: Bruk

    3500009-2014-03-12 (SOFT M) BRUK FUNKSJON STRØMBRYTERE Legg filterduken i vann og filterkurven i varmt vann blandet med oppvaskmiddel. Filterpatronen (med filter) kan også vaskes i maskin. For å sikre at avtrekkshetten fungerer som den skal, må den rengjøres innvendig et par ganger per år.

  • Seite 31: Service Og Garanti

    3500009-2014-03-12 (SOFT M) SERVICE OG GARANTI Hvis avtrekkshetten ikke fungerer Kontroller at sikringen er hel. Test belys- ningen og samtlige hastigheter for å finne ut hva som ikke virker. Kontakt en fagmann for å få hjelp til å reparere feilen. Produktet er omfattet av gjeldende bestem- melser for bransjen.

  • Seite 32: Sicherheitshinweise

    3500009-2014-03-12 (SOFT M) SICHERHEITSHINWEISE Lesen Sie diese Bedienungs- und § Um das Auftreten von Gefah- Montageanleitung, insbesondere ren auszuschließen, müssen die Sicherheitshinweise, vor der Einbau, Austausch der Kabel Installation und Verwendung des oder anderer Anschlüsse durch Produkts aufmerksam durch. qualifiziertes Fachpersonal vor- genommen werden.
  • Seite 33 3500009-2014-03-12 (SOFT M) § Zugängliche Produktkompo- nenten können beim Kochen besonders heiß werden. § Erfolgt keine Reinigung in den angegebenen Intervallen, er- höht sich die Brandgefahr. 991.0293.014/125113/2014-03-12...

  • Seite 34: Installation

    Abmessungen zwischen Oberschränken. In die Front der Dunstabzugshaube ist ein Bedienpanel in- Elektrischer 230 V ~ mit Schutzerdung tegriert. ESL135WM wird für zentrale Lüft- Anschluss sowie Steuerkabel. Kabe- ungsanlagen genutzt und ESL135WMR llänge 1,1 m besitzt ein separates Steuerkabel für den Anschluss an eine externe Einheit.
  • Seite 35 3500009-2014-03-12 (SOFT M) Fig. 40 Ein Adapter ist am Stecker montiert. Bei ei- ner Verwendung außerhalb Dänemarks muss der Adapter entfernt werden, bevor die Haube ans Netz angeschlossen wird Fig. 14. Montage Fig. 41 Die Dunstabzugshaube lässt sich unter ei- nem Schrank oder eingeschoben positioni- eren Fig.

  • Seite 36: Luftstromeinstellung

    3500009-2014-03-12 (SOFT M) LUFTSTROMEINSTELLUNG KLAPPENEINSTELLUNG Einstellung des Normalbetriebs, B. Zur Einstellung des Normalbetriebs werden die Schrauben H, Fig. 5 gelöst. Führen Sie mithilfe eines Schraubendrehers einen Druck nach unten aus, sodass die Klappe frei zugänglich ist. Schließen Sie die Klappe etwa 3-5 mm weiter als die gewünschte Ein- stellposition.

  • Seite 37: Normalbetrieb

    3500009-2014-03-12 (SOFT M) NORMALBETRIEB Fig. 45 991.0293.014/125113/2014-03-12...
  • Seite 38 3500009-2014-03-12 (SOFT M) INTENSIVBETRIEB Fig. 46 991.0293.014/125113/2014-03-12...

  • Seite 39: Dichtschließende Klappe

    3500009-2014-03-12 (SOFT M) DICHTSCHLIEßENDE KLAPPE zurückfedert. Stellen Sie sicher, dass der Knauf nach der Einstellung nicht schief Normalbetrieb 0 l/s steht. Funktionseinstellung mit Achtung! dichtschließender Klappe Bei einer dichtschließenden Klappe kann der Luftstrom für den Intensivbetrieb auf max. A 3,8 eingestellt werden. (Siehe Diagramm in der Gebrauchsanweisung für die Einstellung.) Fig.

  • Seite 40: Anwendung

    3500009-2014-03-12 (SOFT M) ANWENDUNG SCHALTERFUNKTION Demontieren Sie den Filter und entfernen Sie das Filtervlies, indem Sie den Filterhal- ter lösen Fig. 11. Weichen Sie Filtervlies und Filtereinheit in warmem Wasser mit Spülmittel ein. Die Filt- erkassette (mit Filter) lässt sich auch in der Spülmaschine reinigen.

  • Seite 41: Service Und Garantie

    3500009-2014-03-12 (SOFT M) SERVICE UND GARANTIE Wenn die Dunstabzugshaube nicht funktioniert Kontrollieren Sie, ob die Sicherung intakt ist. Zur Feststellung des Fehlers testen Sie die Beleuchtung und sämtliche Lüftungsstu- fen. Wenden Sie sich an die zuständige Technikabteilung im Gebäude. Dort erhal- ten Sie Unterstützung bei der Fehlerbehebung.
  • Seite 42 Tel.: +47 6387 0770 Tel.: +32 (0)9/232 48 58 Fax: +47 6387 0771 Fax: +32 (0)9/230 93 74 firmapost@exhausto.no info@xilio.be www.exhausto.no EXHAUSTO Ventilation Ltd. INATHERM B.V. Vijzelweg 10 3rd floor, The Pinnacle, NL-5145 NK Waalwijk Central Court, Station Way, Crawley, RH10 1JH Tel.: +31 416 317 830...
  • Seite 43 3500009-2014-03-12 (SOFT M)
  • Seite 44 3500009-2014-03-12 (SOFT M)
