Gerätezeichnungen
PC-Karten cifX PCI, PCIe, Low Profile PCIe| Installation, Bedienung und Hardware-Beschreibung
DOC120204UM53DE | Revision 53 | Deutsch | 2019-08 | Freigegeben | Öffentlich
Die folgende Abbildung zeigt die Blende der PC-Karten
CIFX 50-DP bzw. CIFX 50E-DP:
1
SYS
2
COM
3
4

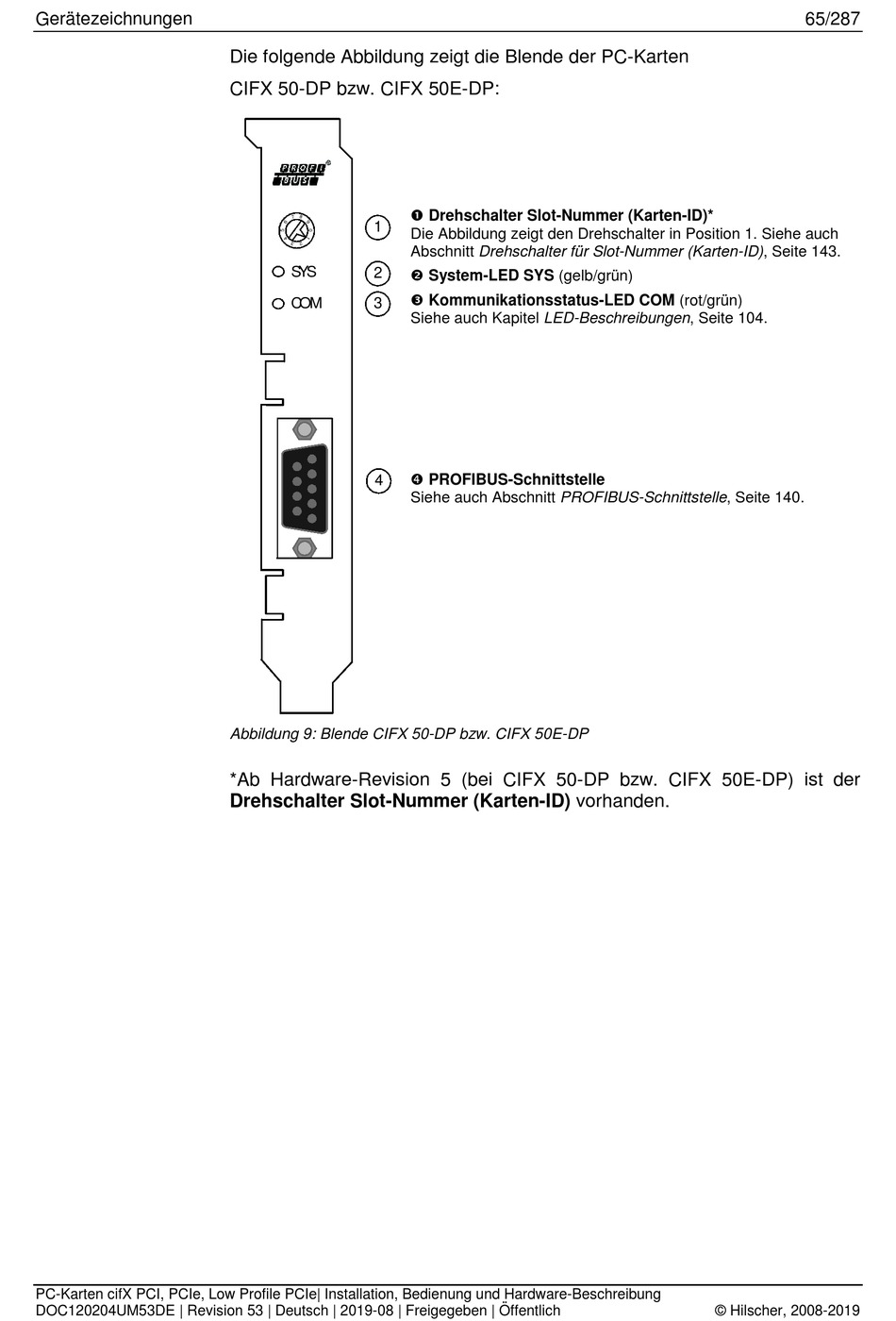

Abbildung 9: Blende CIFX 50-DP bzw. CIFX 50E-DP

*Ab Hardware-Revision 5 (bei CIFX 50-DP bzw. CIFX 50E-DP) ist der
Drehschalter Slot-Nummer (Karten-ID) vorhanden.
 Drehschalter Slot-Nummer (Karten-ID)*
Die Abbildung zeigt den Drehschalter in Position 1. Siehe auch
Abschnitt Drehschalter für Slot-Nummer (Karten-ID), Seite 143.
 System-LED SYS (gelb/grün)
 Kommunikationsstatus-LED COM (rot/grün)
Siehe auch Kapitel LED-Beschreibungen, Seite 104.
 PROFIBUS-Schnittstelle
Siehe auch Abschnitt PROFIBUS-Schnittstelle, Seite 140.
