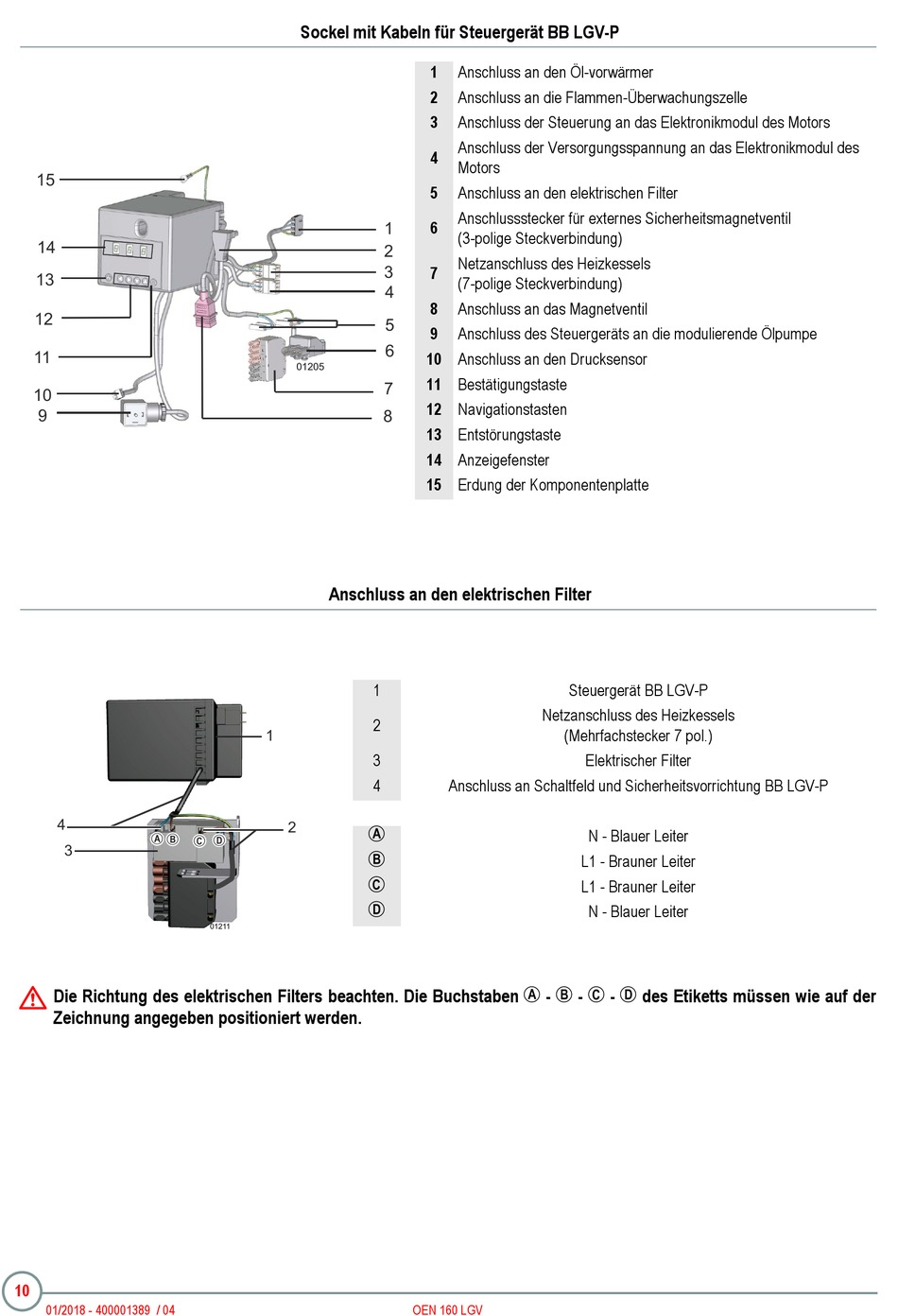

Anschluss An Den Elektrischen Filter - OERTLI OEN 160 LGV Installations Anleitung

15
14
13
12
11
10
9
4
3

Die Richtung des elektrischen Filters beachten. Die Buchstaben
Zeichnung angegeben positioniert werden.
10
01/2018 - 400001389 / 04
Sockel mit Kabeln für Steuergerät BB LGV-P
01205

Anschluss an den elektrischen Filter

1
2
1
3
4
2




01211
1 Anschluss an den Öl-vorwärmer
2 Anschluss an die Flammen-Überwachungszelle
3 Anschluss der Steuerung an das Elektronikmodul des Motors
Anschluss der Versorgungsspannung an das Elektronikmodul des
4
Motors
5 Anschluss an den elektrischen Filter
Anschlussstecker für externes Sicherheitsmagnetventil
6
1
(3-polige Steckverbindung)
2
Netzanschluss des Heizkessels
3
7
(7-polige Steckverbindung)
4
8 Anschluss an das Magnetventil
5
9 Anschluss des Steuergeräts an die modulierende Ölpumpe
6
10 Anschluss an den Drucksensor
11 Bestätigungstaste
7
12 Navigationstasten
8
13 Entstörungstaste
14 Anzeigefenster
15 Erdung der Komponentenplatte
Netzanschluss des Heizkessels
Anschluss an Schaltfeld und Sicherheitsvorrichtung BB LGV-P
-

OEN 160 LGV
Steuergerät BB LGV-P
(Mehrfachstecker 7 pol.)
Elektrischer Filter
N - Blauer Leiter
L1 - Brauner Leiter
L1 - Brauner Leiter
N - Blauer Leiter
- - des Etiketts müssen wie auf der
  
