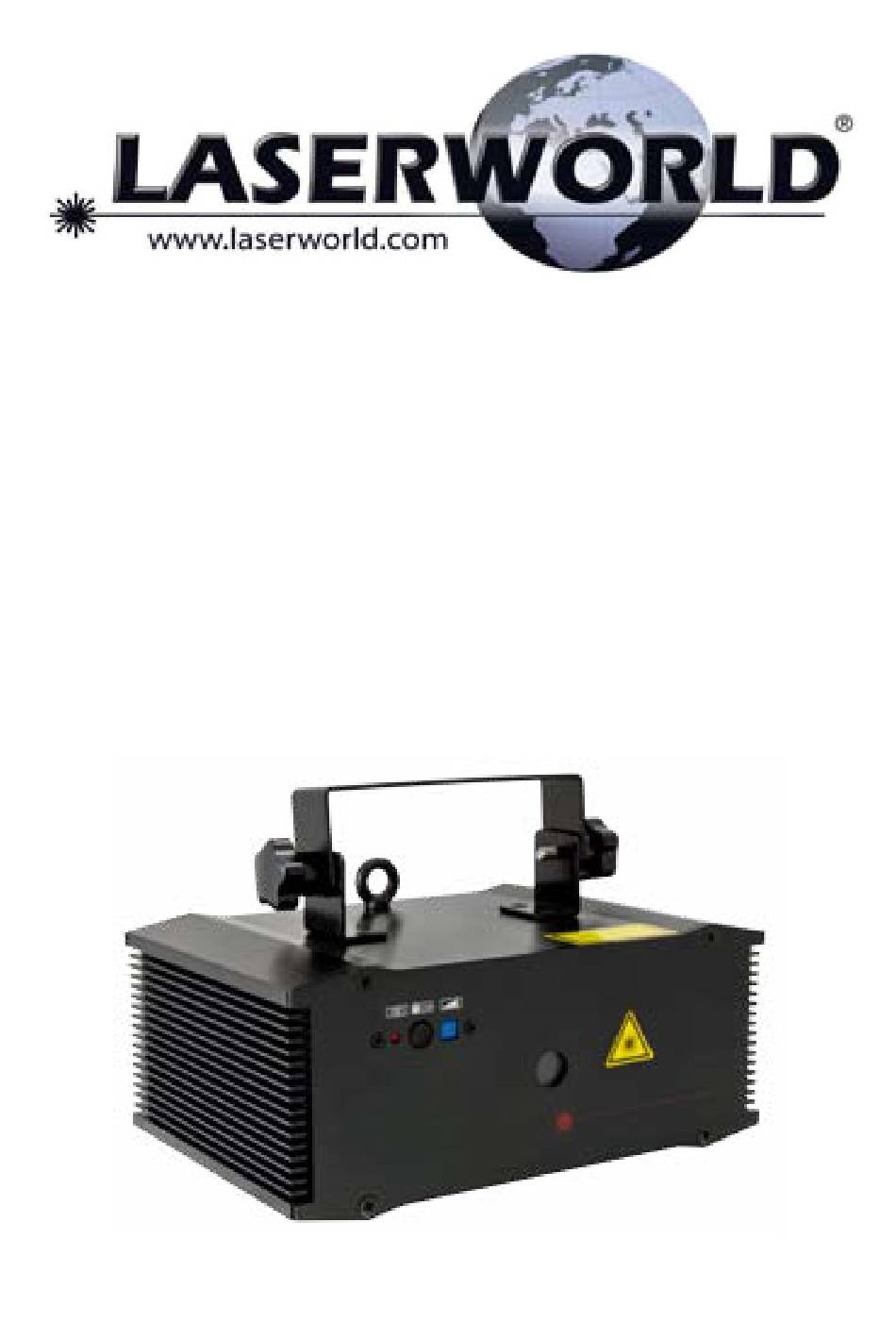

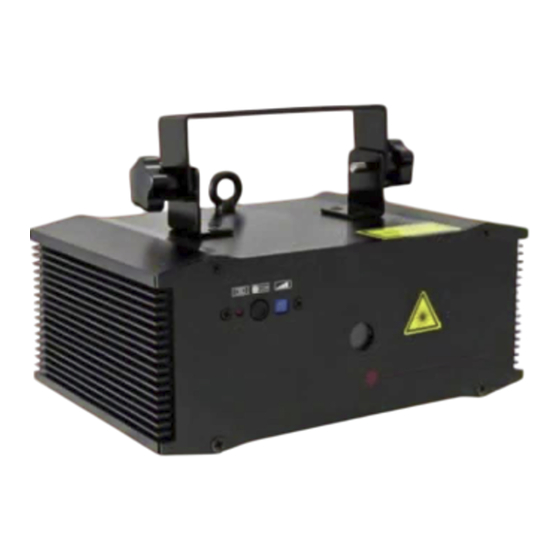

- Seite 1 Manual / Bedienungsanleitung Evolution Series ES-180S RGY 3D Please read this manual carefully prior to product operation! Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts! English Deutsch 03/2014...
- Seite 2 Manual: Evolution Series ES-180S RGY 3D Legal notice: Rechtlicher Hinweis: Laserworld AG reserves the right to make Die Firma Laserworld (Switzerland) AG behält modifications to its products, attending to sich das Recht vor, Änderungen an ihren Pro- further technical developments. These modi-...
-
Seite 3: Inhaltsverzeichnis
Manual: Evolution Series ES-180S RGY 3D Content: Scope of delivery & details Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet... -
Seite 4: Scope Of Delivery & Details
Manual: Evolution Series ES-180S RGY 3D 1. Scope of delivery & details Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x key 1 x power cable 1 x manual 2. Preliminary warning notices 1. -
Seite 5: Working On The Device
Manual: Evolution Series ES-180S RGY 3D 13. Ensure that device does not get over- 11. Never use dimmer, RC or other electroni- heated. Make sure that the device is not cally switched sockets. Whenever possib- le, do not use the laser projector together... -
Seite 6: Warnings And Other Notices On The Device
Manual: Evolution Series ES-180S RGY 3D improper handling, neglect of the sa- • As for troubleshooting, please check the FAQ on our website www.laserworld.com fety instructions and service notes will void the warranty. • Removal of the warranty label as well as damages to the device caused by 6. -
Seite 7: Operation
Manual: Evolution Series ES-180S RGY 3D DMX address LED signal power switch DMX in DMX out connection for power supply Key switch 8. Operation Connect the power cable to the device and then to the mains Use the supplied key to turn on the key switch Press ‚ON‘... - Seite 8 Manual: Evolution Series ES-180S RGY 3D Connect a DMX controller to operate the laser. Use the switches 1 - 9 to set the DMX address of the laser. Each switch represents a num- ber. To define a number use the preceding number and multipy it by 2:...
- Seite 9 Manual: Evolution Series ES-180S RGY 3D Channel Value Function Horizontal cross mirroring 0 - 150 manual mirroring 151 - 255 automatic mirroring with increasing speed Rotation 0 - 180 manual CW rotation 181 - 217 automatic CW rotation with increasing speed...
- Seite 10 Manual: Evolution Series ES-180S RGY 3D Auto mode + Daisy Chain: Master projector following projector(s) Music mode + Daisy Chain: Master projector following projector(s) 12. To turn off the device, press the power switch („OFF“), turn off the key switch and dis- connect the power cable from the mains.
-
Seite 11: Final Statement
We cannot inform you in case of changes of this manual. If you have any questions, please contact your dealer. For service please contact your dealer or Laserworld. Please use only spare parts of Laserworld. Subject to change without notice. Because of the vast amount of data we cannot guarantee any correctness of given information. - Seite 12 Manual: Evolution Series ES-180S RGY 3D Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 12 / 22...
-
Seite 13: Lieferumfang & Hinweise
Manual: Evolution Series ES-180S RGY 3D 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Schlüssel 1 x Kaltgerätekabel zur Stromversorgung 1 x Bedienungsanleitung 2. -
Seite 14: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: Evolution Series ES-180S RGY 3D 1. Bei einer Festinstallation an Wand, Decke Steckdosen! Falls möglich benutzen Sie o.ä., sichern Sie den Laser zusätzllich mit den Laser nicht zusammen mit anderen einem Sicherheitsfangseil. Das Fangseil großen elektrischen Verbrauchern (ins- sollte mindestens dem 10-fachen Ge- besondere Nebelmaschinen) auf dersel- wicht des Geräts standhalten können. - Seite 15 Manual: Evolution Series ES-180S RGY 3D Halten Sie das Gerät trocken und • Die Geräte der Ecoline, Evolution und schützen Sie es vor Nässe, Regen und Club-Serie sind nicht für professionellen Spritzwasser. Einsatz konzipiert. Sie sollten nach etwa einer Stunde Betrieb für ca. 15 Minuten •...
-
Seite 16: Geräteanschlüsse & Bedienelemente
Manual: Evolution Series ES-180S RGY 3D 7. Geräteanschlüsse & Bedienelemente LED Signal Laseraustritts- fenster Mikrofon Regulator für die Mikrofonsensitivität DMX Adressieurng LED Signal An- / Ausschalter DMX Eingang DMX Ausgang Anschluss für die Stromversorgung Lüfter Schlüsselschlater 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Als nächstes muss der Schlüsselschalter über den mitgelieferten Schlüssel auf „ON“... - Seite 17 Manual: Evolution Series ES-180S RGY 3D Ihr Gerät befindet sich im Auto Modus: Ihr Gerät befindet sich im Musik Modus: Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler auf der Gerätevorderseite. Wenn das Gerät auf Geräusche reagiert, wird dies durch das Blinken der LED angezeigt.
- Seite 18 Manual: Evolution Series ES-180S RGY 3D Kanal Wert Funktion 0 - 64 Laser aus 65 - 127 Musikmodus 128 - 191 Automatikmodus 192 - 255 DMX Modus 0 - 167 Musterauswahl 168 - 255 Animation 0 - 255 Blinkende Muster mit steigender Geschwindig-...
- Seite 19 Manual: Evolution Series ES-180S RGY 3D Kanal Wert Funktion Drehung 0 - 180 manuelle Drehung im Uhrzeigersinn 181 - 217 automatische Drehung im Uhrzeigersinn mit ansteigender Geschwindigkeit 218 - 255 automatische Drehung gegen den Uhrzeiger- sinn mit ansteigender Geschwindigkeit 0 - 63...
- Seite 20 Manual: Evolution Series ES-180S RGY 3D Auto Modus + Daisy Chain: Master Projektor folgende Projektoren Musik Modus + Daisy Chain: Master Projektor folgende Projektoren 12. Um das Gerät vollständig auszuschalten, betätigen Sie den Ausschalter („OFF“), drehen den Schlüssel auf „OFF“ und trennen es von der Stromversorgung.
-
Seite 21: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 22 Manual: Evolution Series ES-180S RGY 3D Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS (green), diode (red) Laserquellen: DPSS (grün), Diode (rot) Sources laser: DPSS (verde), diode (rouge) Laser class: Laserklasse: Classe laser Scanner: Galvo System 30kpps@4°, Diffraction grating...
