Sunny Boy Control Plus
7.3.2 Digitale Eingänge (DIN-1 bis DIN-8)
Die digitalen Eingänge entsprechen einer S0-Stromschnittstelle gemäß DIN 43 864.
Diese Norm legt die Stromschnittstelle für die Impulsübertragung zwischen einem
Elektrizitätszähler (Impulsgeberzähler) und einem Tarifgerät fest.
25
19
18
17 17
6
5
1

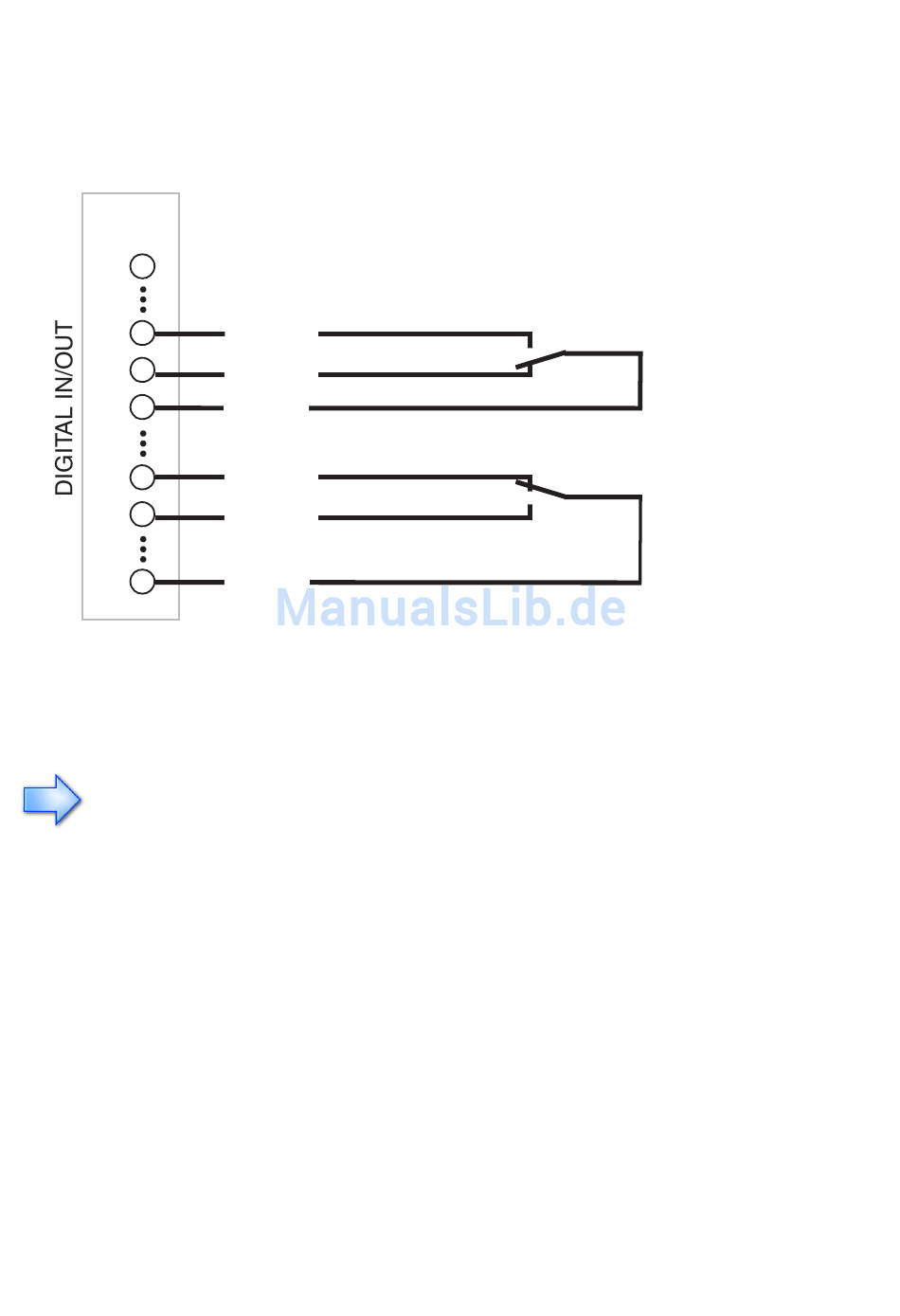

Die digitalen Eingänge können je nach Konfiguration als Impulseingänge oder als ge-
wöhnliche Schalteingänge verwendet werden. Der Anschluss erfolgt an DIN-1 bis
DIN-8 gegen DGND für 'aus' bzw. D+24V für 'ein'.
Die Versorgung der digitalen Eingänge durch D+24V ist auf insgesamt 0,5 A
begrenzt und gegen Kurzschluss und Überlast geschützt.
Im Überlast oder Kurzschlussfall der Versorgung D+24V zeigt der Diagnosekanal
'+Diag DOUT/IN' den Zustand 'Fehler' an.
96 SunBC-15:ND3706
D+24 V
DGND
DIN-8
D+24 V
DGND
DIN-1
SMA Solar Technology AG
Schließer
Öffner
Bedienungsanleitung
