Armaturenkasten; Ausschnitt - Ahlmann AS 65 Betriebsanleitung

4.5

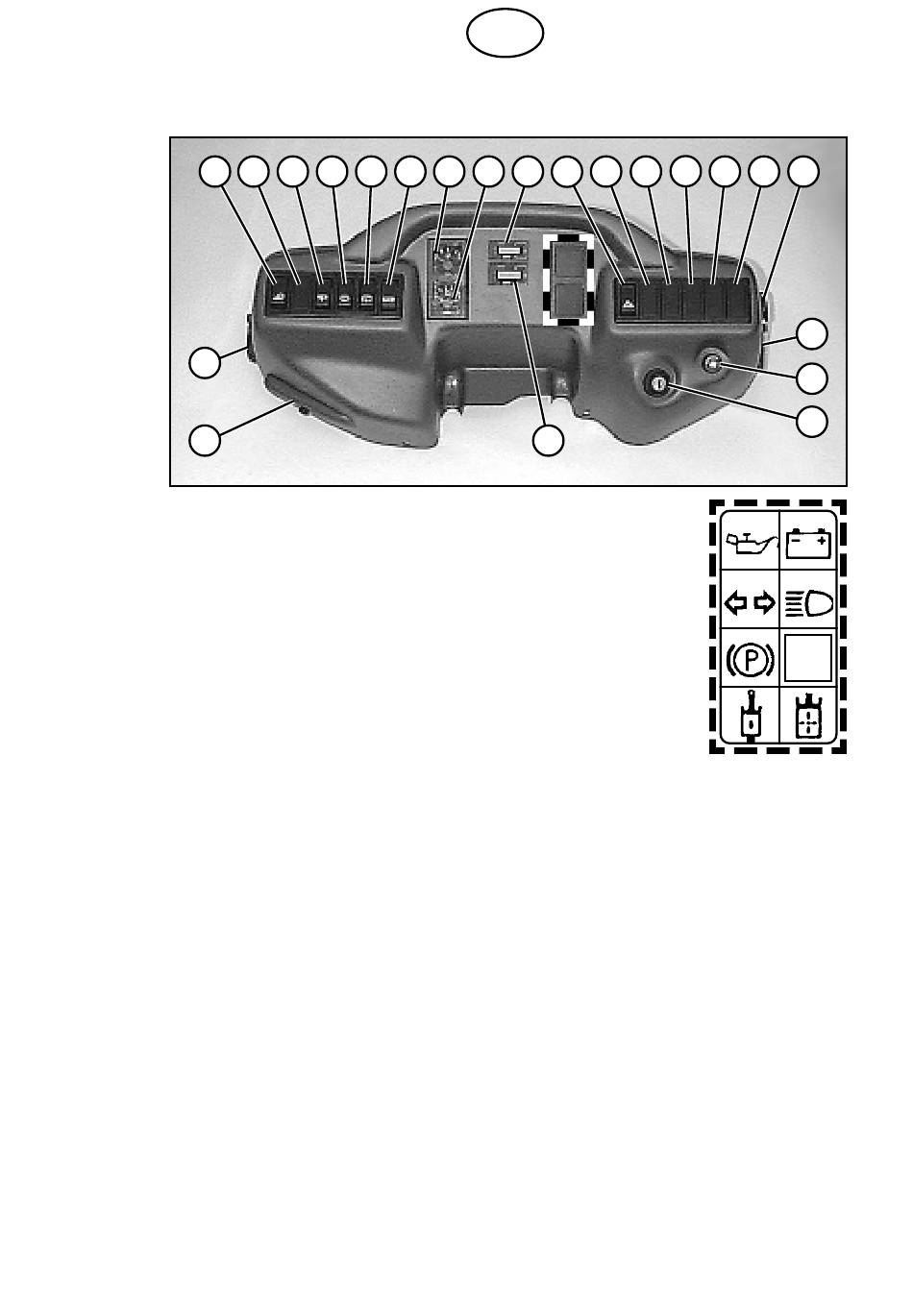

Armaturenkasten

2 4
1 3
22
21
Bild 4-11
1 - Kippschalter für Arbeitsscheinwerfer
vorn (SA) und hinten
2 - Kippschalter für Rundumkennleuchte (SA)
3 - Kippschalter für Intervallwischer vorn
4 - Kippschalter für Scheibenwascher vorn
5 - Kippschalter für Scheibenwischer/-wascher
hinten
6 - Kippschalter für beheizbare Heckscheibe
7 - Kraftstoffanzeige
8 - Motoröltemperaturanzeige
9 - Betriebsstundenzähler
10 - Kippschalter für Warnblinkanlage
11 - Taster Freigabe Schnellwechselvorrichtung (SA)
12 - nicht belegt
13 - Getriebeschalter (nur für Schnelläufer - 30 km/h)
oben Getriebestufe II, unten Getriebestufe I
14 - Kippschalter Dauerbetrieb Zusatzhydraulik (SA)
15 - Kippschalter für Hubwerksfederung (SA)
16 - Steckdose
17 - Sicherungskasten (FC)
18 - Drehschalter für Heizungs-/Belüftungsanlage
19 - Anlaßschalter
20 - Tachometer (nur für Schnelläufer - 30 km/h)
21 - Sicherungskasten (FB)
22 - Sicherungskasten (FA)
23 - Ladekontrolleuchte
24 - Kontrolleuchte für Fernlicht
25 - nicht belegt
26 - Verstopfungsanzeige Hydraulikölfilter
27 - Kontrolleuchte für Hydrauliköltemperatur
28 - Kontrolleuchte für Feststellbremse
29 - Kontrolleuchte für Fahrtrichtungsanzeige
30 - Kontrolleuchte für Motoröldruck
SA = Sonderausstattung
S05D/S06D
D
5 6 7 8 9 10 11 12 13 14 15 16
20
17
18
19

Ausschnitt

30
29
28
27
4-12
23
24
25
26
