Raccordement électrique à une commande de l'exploitant > Raccordement électrique - Multilift I (Synchro)
3.5.1 Raccordement électrique - Multilift I (Mono)
Circuit électrique
Affectation des broches
Fig. 16 : Affectation des broches Mul-
tilift I Mono
3.5.2 Raccordement électrique - Multilift I (Synchro)
Capteur à effet Hall et circuit élect-
rique
20.02.2019

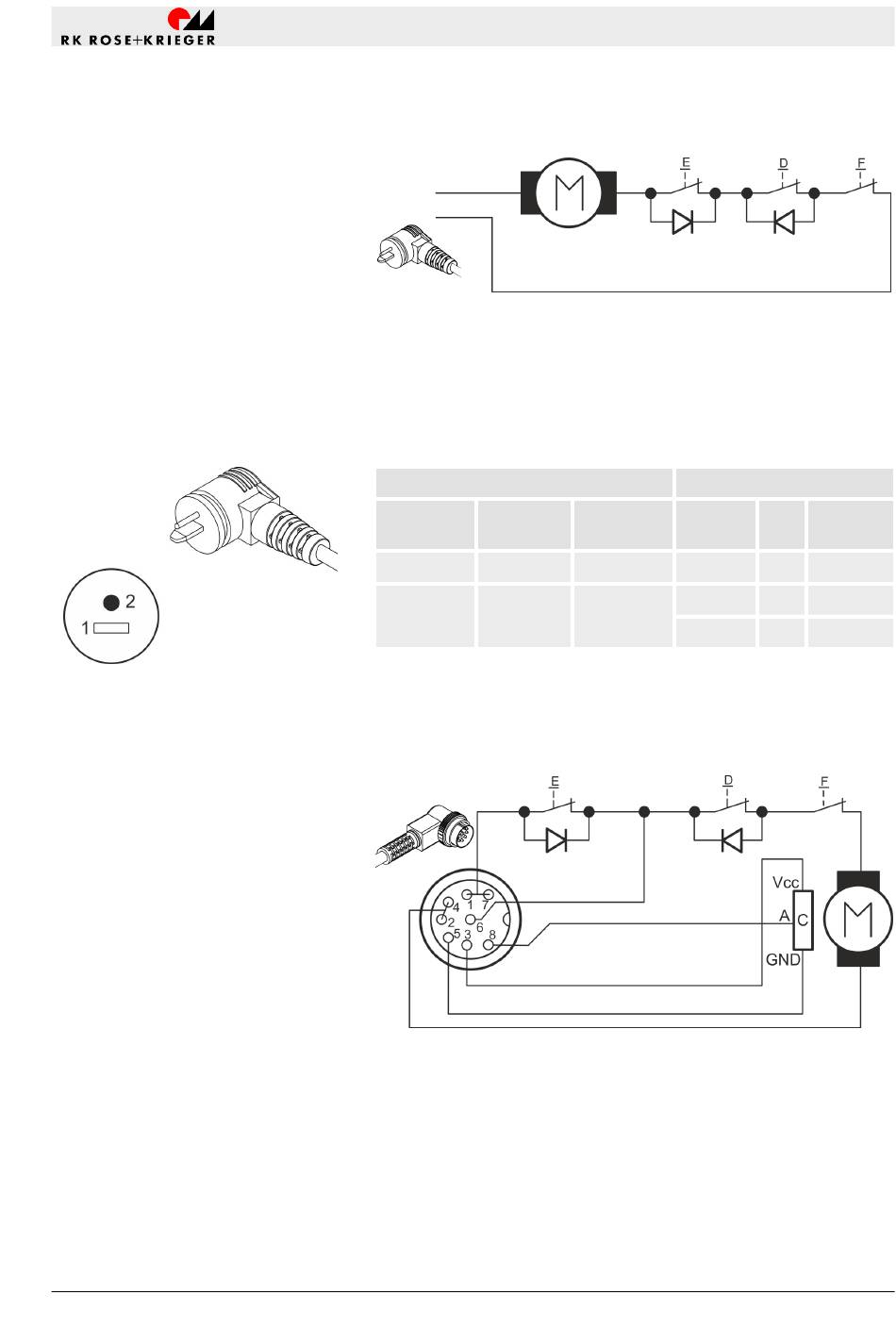

Fig. 15 : Schéma électrique Multilift I Mono
D Fin de course en haut
E Fin de course en bas
F Fin de course de sécurité
Sens de rotation
Polarité +
Broche 1
Broche 2
* La capacité de charge vaut uniquement pour la version avec F
Fig. 17 : Schéma électrique Multilift I Synchro
A Capteur à effet Hall, sortie
C Capteur à effet Hall
D Fin de course en haut
E Fin de course en bas
F Fin de course de sécurité
Colonne télescopique Multilift I/Multilift II
Polarité - Direction
Broche 2 Entrée
Broche 1 Sortie
Structure et fonction
Courant
Charge I [A] U [V CC]
[N]
0 1
1000 3
3000* 4,5
= 3000 N
max
24
24
24
223
