GS960 Acoustic Glass Break Detector
Installation Sheet
EN DE SV

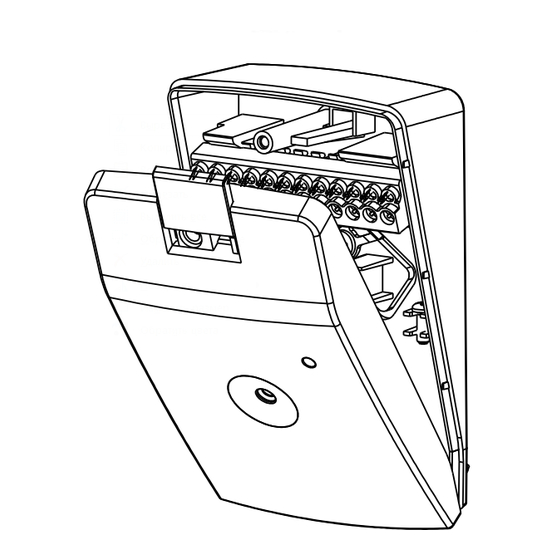

1
(1)
(4)
(5)
4
(1)
(3)
(5)
6
ON
1 2 3
(1)
(2)
© 2018 UTC Fire & Security Americas Corporation, Inc.
(2)
(3)
(2)
(4)
(6)
(7)
(2)
(3)
2
3
5
(1)
(3)
(5)
7
(2)
(1)
1 / 14
(1)
(2)
(3)
(2)
(4)
(6)
(3)
P/N 422-6367-ML • REV E • ISS 03DEC18
(4)
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Interlogix GS960
Inhaltszusammenfassung für Interlogix GS960
- Seite 1 GS960 Acoustic Glass Break Detector Installation Sheet EN DE SV 1 2 3 © 2018 UTC Fire & Security Americas Corporation, Inc. P/N 422-6367-ML • REV E • ISS 03DEC18 1 / 14...

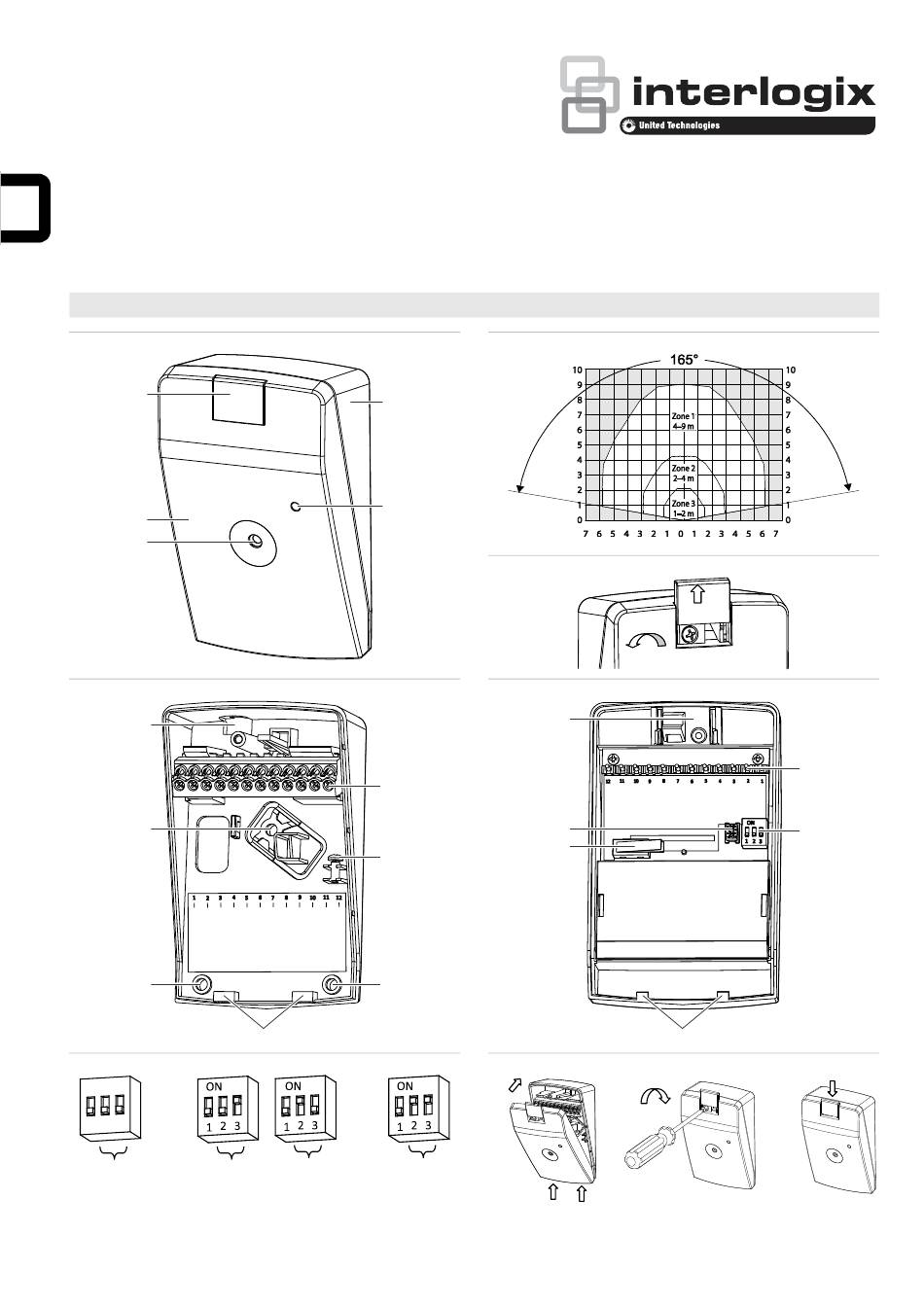

- Seite 2 GS960-TR can also be used for function test and annual GS960 is certified according to EN 50131-2-7-1:2012, Security service. Grade 2. See also “Check the settings with GS960-TR tester” on page 4. Figure 1: Detector layout (1) Cover lock (4) Cover...
-
