Bender LINETRAXX RCM420 Kurzanleitung

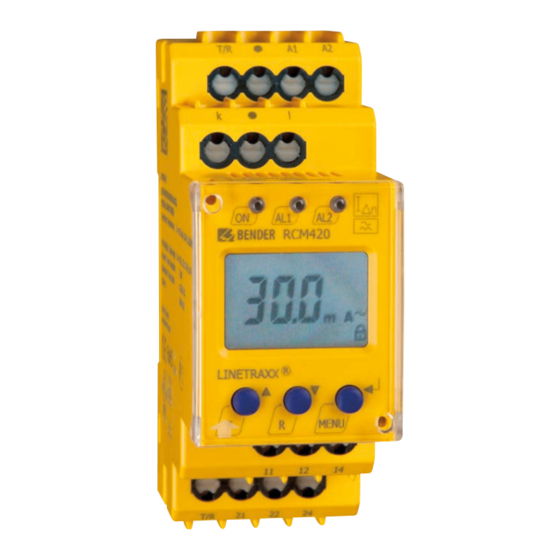

Differenzstrom-überwachungsgerät zur überwachung von ac-strömen in tn- und tt-systemen
Vorschau ausblenden
Andere Handbücher für LINETRAXX RCM420:
- Handbuch (52 Seiten) ,
- Kurzanleitung (8 Seiten) ,
- Kurzanleitung (4 Seiten)
Verwandte Anleitungen für Bender LINETRAXX RCM420
Inhaltszusammenfassung für Bender LINETRAXX RCM420
- Seite 1 LINETRAXX® RCM420 Differenzstrom-Überwachungsgerät zur Überwachung von AC-Strömen in TN- und TT-Systemen Mit Sicherheit Spannung RCM420_D00057_01_D_XXDE/06.2016...
- Seite 2 LINETRAXX® RCM420 Differenzstrom-Überwachungsgerät zur Überwachung von AC-Strömen in TN- und TT-Systemen Produktbeschreibung Das wechsel- und pulsstromsensitive Differenzstrom-Überwachungsgerät RCM420-D (Typ A) wird zur Fehler- bzw. Differenzstromüberwachung in geerdeten Systemen (TN- und TT-Sys temen) eingesetzt, in denen im Fehlerfall vorzugsweise eine Meldung, jedoch keine Ab schaltung erfolgen darf.
- Seite 3 Differenzstrom-Überwachungsgerät LINETRAXX® RCM420 Bedien- und Anzeigeelemente Anschlussschaltbild Betriebs-LED „ON“ (grün); leuchtet nach Anlegen der Versorgungs- spannung und blinkt bei Systemfehlermeldung bzw. Störung der Messstromwandlerfunktion. Alarm-LED „AL1“ (gelb), Vorwarnung; leuchtet bei Überschreiten des eingestellten Ansprechwertes I und blinkt bei System- Δn1 fehlermeldung bzw.
-
Seite 4: Technische Daten
Differenzstrom-Überwachungsgerät LINETRAXX® RCM420 Technische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Anzeigen, Speicher Anzeigebereich Messwert 3 mA…16 A RCM420-D-1 Anzeigeabweichung vom Messwert ±15 %/± 2 digit Bemessungsspannung 100 V Messwertspeicher für Alarmwert Datensatz Messwerte Bemessungs-Stoßspannung/Verschmutzungsgrad 2,5 kV/3 Passwort off/0…999 (off)* Überspannungskategorie Fehlerspeicher Alarmrelais on/off (on)* RCM420-D-2... -
Seite 5: Passende Systemkomponenten
