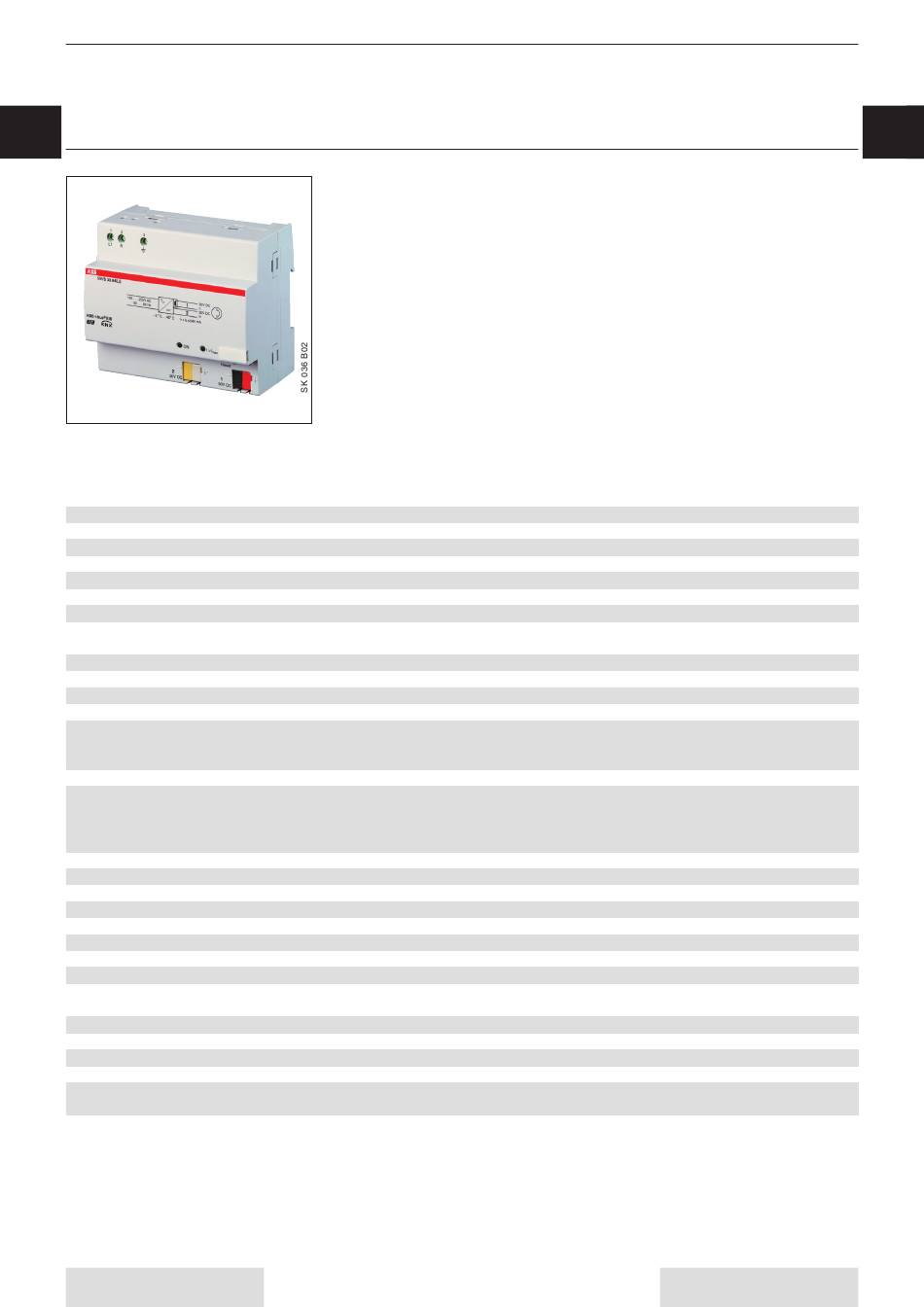

ABB SV/S 30.640.5 Kurzanleitung

ABB i-bus ® EIB / KNX
1
Technische Daten
Versorgung
Ausgänge
Bedien- und Anzeigeelemente
Anschlüsse
Schutzart
Umgebungstemperaturbereich
Bauform, Design
Gehäuse, Farbe
Montage
Abmessungen
Einbautiefe/Breite
Gewicht
Approbation
CE-Zeichen

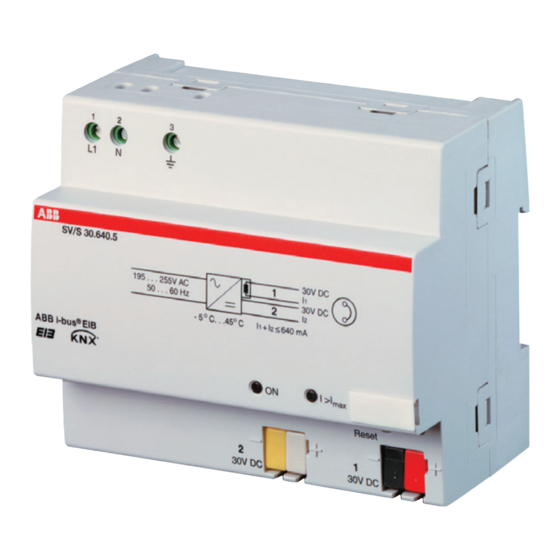

SV/S 30.640.5
EIB-Spannungsversorgung, 640 mA, REG
SV/S 30.640.5, GH Q631 0048 R0111
Die EIB-Spannungsversorgung erzeugt
und überwacht die EIB-Systemspan-
nung. Mit der integrierten Drossel wird
die Buslinie von der Spannungsversor-
gung entkoppelt.
Die Spannungsversorgung wird mit
einer Busanschlussklemme an die
Buslinie angeschlossen. Beim Drücken
des Reset-Tasters wird für 20 Sekun-
den ein Reset ausgelöst (unabhängig
davon, wie lange der Taster gedrückt
bleibt). Die Buslinie wird spannungsfrei
geschaltet und die an dieser Buslinie
angeschlossenen Busteilnehmer wer-
– Stromversorgung
– Leistungsaufnahme
– Verlustleistung
– EIB-Ausgang
– EIB-Nennspannung
– Hilfsspannungs-Ausgang
– Hilfsspannung
– Nennstrom (Summe EIB- und
Hilfsspannungs-Ausgang)
– Dauerkurzschlussstrom
– Netzausfallüberbrückungszeit
– LED grün
– LED rot
– Reset-Taster
– LED rot
– Stromversorgung
– EIB-Ausgang
– Hilfsspannung-Ausgang
– IP 20, EN 60 529
– Betrieb
– Lagerung
– Transport
– modulares Installationsgerät, pro M
– Kunststoffgehäuse, grau
– auf Tragschiene 35 mm,
DIN EN 60 715
– 90 x 108 x 64 mm (H x B x T)
– 68 mm/6 Module à 18 mm
– 0,35 kg
– EIB-zertifiziert
– gemäß EMV Richtlinie und
Niederspannungsrichtlinie
Seite 1 von 4
SVS_306405_TD_DE_V2-0
2CDC 501 026 D0101
den in den Grundzustand zurückver-
setzt. Wenn die Linie für längere Zeit
spannungsfrei geschaltet werden soll,
muss die Busanschlussklemme von
der Spannungsversorgung abgezogen
werden.
Über eine zusätzliche Anschlussklem-
me wird eine 30 V DC-Hilfsspannung
herausgeführt. Diese Spannung kann
zur Speisung einer weiteren Buslinie
(in Verbindung mit einer separarten
Drossel) verwendet werden.
Die 30 V DC-Hilfsspannung darf nicht
für andere Zwecke verwendet werden.
230 V AC + 10/– 15 %, 45 ... 65 Hz
< 45 VA
< 6 W
1 Linie mit integrierter Drossel
30 V DC, + 1/– 2V, SELV
1 (unverdrosselt)
30 V DC, +/– 1V, SELV
640 mA, dauerkurzschlussfest
< 1,5 A
200 ms
„ON": Ausgangsspannung OK
„I>Imax": Überlast bzw. Kurzschluss
Reset am EIB-Ausgang
(beginnt beim Drücken des Tasters
und dauert 20 s)
Reset am EIB-Ausgang
3 Schraubklemmen
Anschlussquerschnitt
feindrähtig: 0,2 ... 2,5 mm 2
eindrähtig: 0,2 ... 4,0 mm 2
Busanschlussklemme (schwarz/rot)
Anschlussklemme (gelb/grau)
– 5 °C ... 45 °C
– 25 °C ... 55 °C
– 25 °C ... 70 °C
SV/S 30.640.5
1
