Anhang | Zubehör
Anhang
A 1
Pin 1
Pin 2

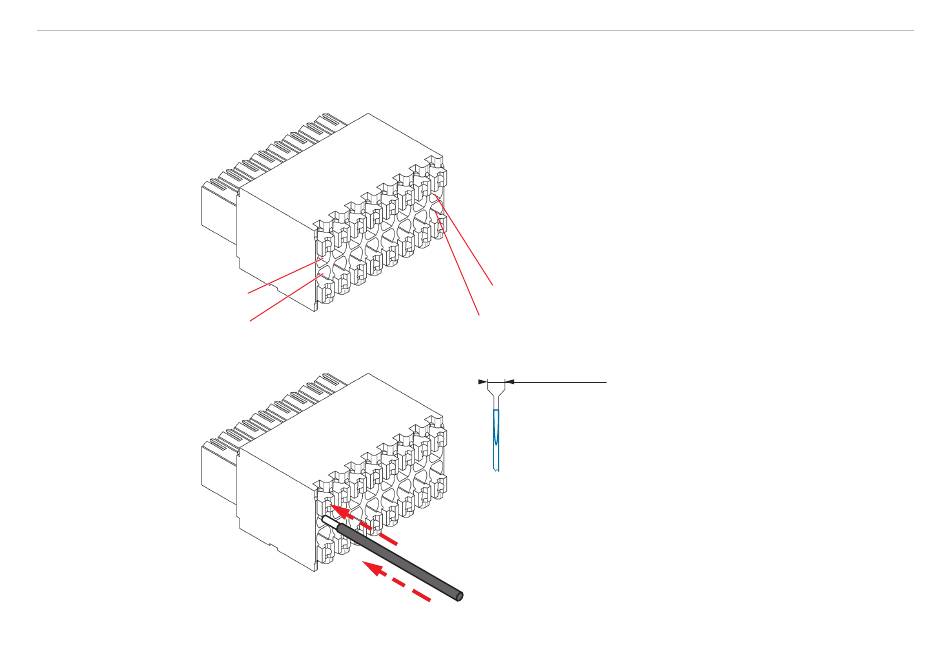

Abb. 38 Pin-Belegung 16-pol. Kabelklemme
Abb. 39 Arbeitsschritte für das Verdrahten der Kabelklemme
C-Box/2A
Zubehör
1.
2.
Kabelklemme geeignet für
- Leiterart eindrähtig/feindrähtig,
- Leiterart feindrähtig (mit Aderendhülse
Pin 15
Pin 16
Befestigen Sie die Kabelklemme nach
2,5 x 0,4 mm
Möglichkeit in einem Schraubstock.
1. Drücken Sie den orange farbigen
Klemmhebel nach innen.
2. Führen Sie den Anschlussdraht in die
Klemme ein.
3. Lassen Sie nun die Betätigungsöffnung
wieder los.
i
Querschnitt von 0,08 ... 1,5 mm²
mit/ohne Kunststoffkragen),
Querschnitt von 0,25 ... 1 mm²
Verwenden Sie bitte einen Schrau-
bendreher mit einer max. Klingen-
breite von 2,5 x 0,4 mm.
Seite 75
