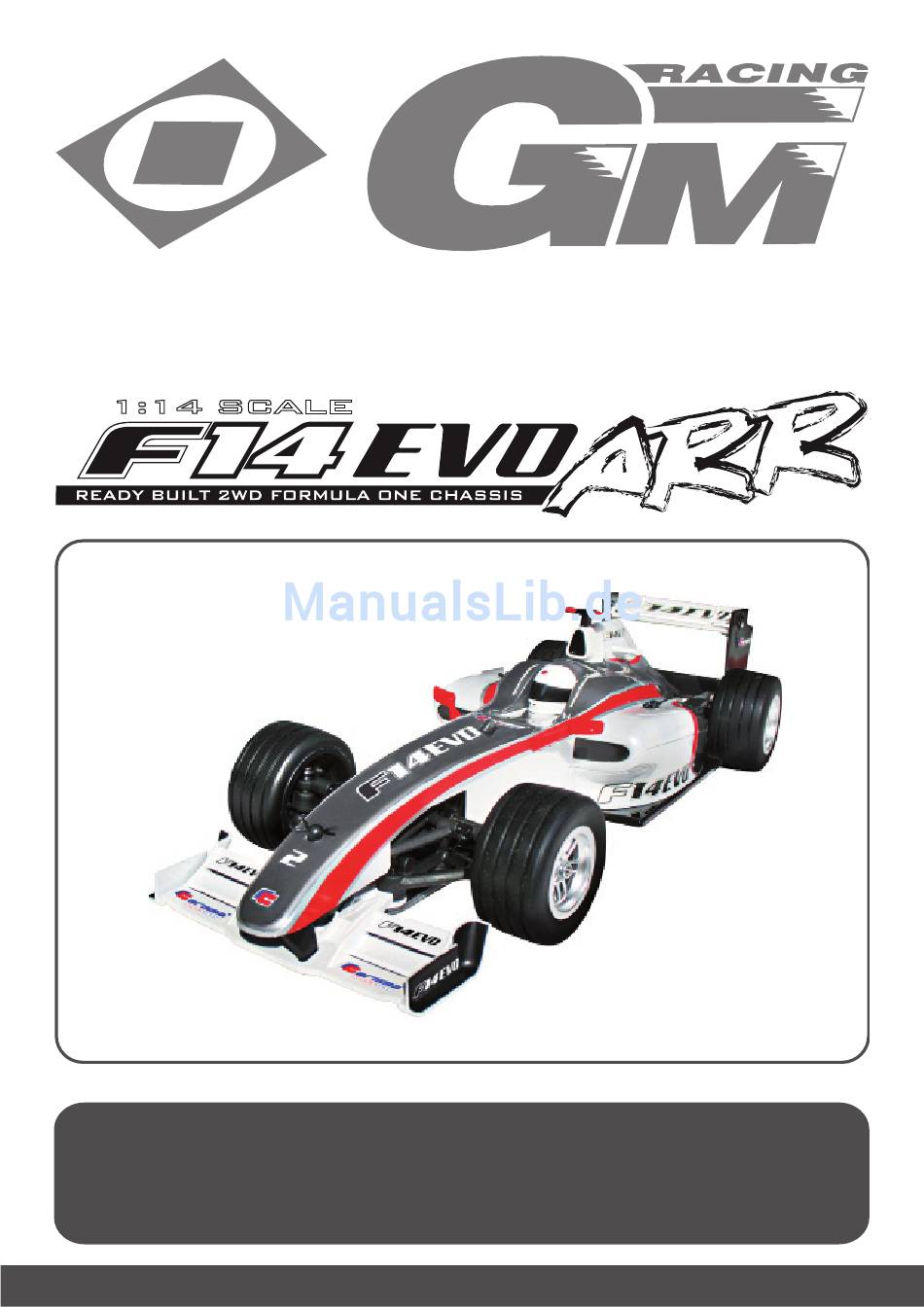

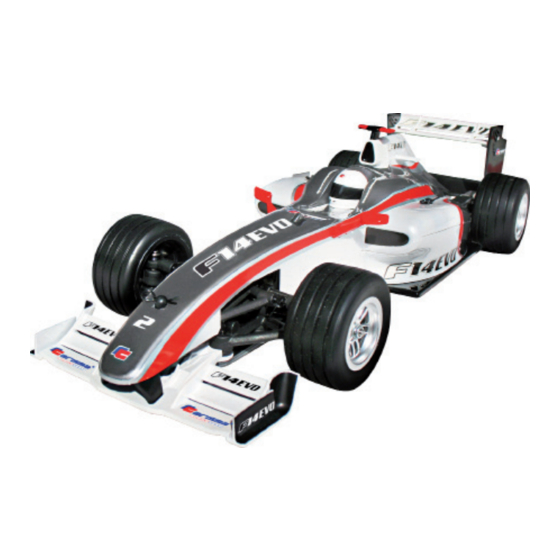

GM-Racing Carisma F14 EVO ARR
01-02
03
04-15
16-18
22
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GM-Racing CARISMA F14 EVO
Inhaltszusammenfassung für GM-Racing CARISMA F14 EVO
- Seite 1 Einführung - Sicherheitshinweise...... 01-02 Benötigtes Zubehör........... Montage............. 04-15 Ersatz- Tuningteile..........16-18 Garantie............. GM-Racing Carisma F14 EVO ARR...
-
Seite 2: Einführung
EINFÜHRUNG Vielen Dank, dass Sie sich für den CARISMA F14 EVO von GM-Racing entschieden haben. Diese Einführung enthält die grundlegenden Anweisungen für den Betrieb Ihres neuen Fahrzeugs. Der GT14 PRO ist zwar ein großartiges Modell für RC-Fahranfänger, aber er verlangt auch eine gewisse handwerkliche Erfahrung und bei Fahrern unter 14 Jahren die Anleitung durch die Eltern. -
Seite 3: Werkzeug Und Praktische Hilfsmittel
4 x 9.5 x 1mm x 4 Stck. Karosserie Karosserieseitenteile Top Kamera & Fahrerhelm & Schraube für Schraube für DCC-G00125 Top Kamera Fahrerhelm Decalbogen Car Body Sticker Seitenflügel Halterung für Spiegel Spiegel links & rechts Seitl. Kamera Unterbodenteile GM-Racing CARISMA F14 EVO ARR... -
Seite 4: Zusätzlich Benötigt Werden (Nicht Enthalten)
Empfänger Fahrtenregler für (in 94003 Bürstenmotoren enthalten) (90300.57) 7.2 V elektronischer NiMH-Akku Fahrtenregler (98870.6) für Brushless 2-Kanal Motoren Empfänger (7153) (in 94003 enthalten) Moosgummi Räder (90360.100 - 90360.101) In Klammern die Graupner-Bestellnummern des empfohlenen Zubehörs. GM-Racing CARISMA F14 EVO ARR... -
Seite 5: Ausschneiden Der Karosserie
Schichten aus ca. 30 cm Entfernung. Lassen Sie zwischen den Sprühdurch- schmutzungen restlos zu entfernen, die eine perfekte gängen ca. 10 min. Pause, damit die Farbe trocknen kann. Lackierung verhindern würden. 3. Entfernen Sie nach dem letzten Sprühdurchgang die Schutzfolie auf der Aussenseite. GM-Racing CARISMA F14 EVO ARR... -
Seite 6: Montage Seitenteile
Schritt Schritt Schritt Montage Karosserie F14 EVO Karosseriesplint Fahrerhelm MASM090A Rechter Spiegel O-Ring Seitl. Kamera Seitl. Kamera Spiegelmontage Karosserie montiert Linker Spiegel SSW-G00066 SSW-G00088 Doppelseitiges Spiegelhalterung Klebeband Schritt 1 Schritt 2 Doppelseitiges Klebeband Seitenflügel Seitenflügel GM-Racing CARISMA F14 EVO ARR... -
Seite 7: Ritzelspiel Einstellen
Motor etwas auf die Seite. Schieben Sie dann einen Papierstreifen zwischen Ritzel und Hauptzahnrad. Schieben Sie den Motor dann wieder an das Hauptzahnrad und ziehen ihn fest. Entfernen Sie nun den Papierstreifen und kontrol- lieren nochmal das Ritzelspiel. FAHRAKKU EINLEGEN GM-Racing CARISMA F14 EVO ARR... -
Seite 8: Motoreinbau - Ritzelspiel Einstellen
1 mm 2 mm 0 mm 8.4º 2 mm 1 mm Beilagscheiben zur Nachlaufeinstellung Nachlauf- Beilagscheiben zur Nachlaufeinstellung Nachlaufblock Winkel 10º (Position Querlenkerstift vorne) winkel (Position Querlenkerstift hinten) 0 mm 3.9º 2 mm 1 mm GM-Racing CARISMA F14 EVO ARR... -
Seite 9: Einstellen Der Bodenfreiheit Vorderachse
Gummireifen, bei Moosgummi muss selbst nachgemessen werden). EINSTELLEN DER BODENFREIHEIT HINTERACHSE An der Hinterachse wird die Bodenfreiheit durch die verschiedenen Höheneinsteller verändert (siehe Tabelle) Höheneinsteller Position 5.5 mm 4.5 mm 3.5 mm 2.5 mm Bodenfreiheit 6.5 mm GM-Racing CARISMA F14 EVO ARR... -
Seite 10: Heckflügel Einstellung
Beachte: drehen Sie die Einstellschrauben immer nur eine 1/8 Umdrehung und kontrollieren anschließend die Einstellung. Drehen Sie die Schrauben nicht zu weit ein, die Federn unterhalb der Einstellschrauben dürfen nicht oder nur minimal zusam- mengedrückt werden, da sie die Seitenfederung der Hinterachse übernehmen! GM-Racing CARISMA F14 EVO ARR... -
Seite 11: Wartung
Überprüfen Sie regelmäßig den festen Sitz aller Schrauben und ziehen Sie diese gegebenenfalls nach. SERVICE UND REPARATUREN, ERSATZTEILE Für den CARISMA F14 EVO gibt es alle Teile als Ersatzteile. Ist ein Teil defekt oder verschlissen, können Sie es mit Hilfe der Explosionszeichnungen identifi zieren und neu erwerben, die Montageanleitung auf den Seiten 9 bis 14 zeigt den korrekten Einbau. -
Seite 12: Mögliche Fehler
TECHN. DATEN F14 EVO: Länge: 350 mm Breite: 125 mm Radstand: 221 mm Reifendurchmesser: 47.5x24.4/26.5 mm Gewicht: ca. 900 g Vorspur vorne: 1° (Vorspur einstellbar) Nachlauf: 3.9° (0°, 3.9°, 4.2°,8.4, 12.7°) einstellbar) Bodenfreiheit: 3 ~ 6 mm (einstellbar) GM-Racing CARISMA F14 EVO ARR... -
Seite 13: Montage Tweakeinsteller
Montage Tweakeinsteller SSW-G00551 SSW-G00551 MASM213A SSW-G00158 MASM213A F14EVOP0409 F14EVOP0407 F14EVOP0405 MASM1468A FRP-G00007 F14EVOP0406 F14EVOP0407 MASM1468A F14EVOP0406 F14EVOP0408 FRP-G00005 F14EVOP0404 SSW-G00548 SSW-G00548 GM-Racing CARISMA F14 EVO ARR... - Seite 14 Montage Reibungsdämpfer SSW-G00548 F14EVOP0216 MASM1467A RBP-G00071 F14EVOP0305 FRP-G00008 MASM1533A F14EVOP0305 MASM727A RBP-G00071 MASM1467A MASM1414A SSW-G00552 FRP-G00010 MASM1363A SSW-G00553 GM-Racing CARISMA F14 EVO ARR...
-
Seite 15: Montage Öldruckstoßdämpfer
R14P0909 R14P0705 R14P0703 Montage Öldruckstoßdämpfer MONTAGE DIFFERENZIAL F14P9901 F14P9905 Spur Diff Gear 80T F14P9910 ME031A F14P9907 MASM1151A SSW-G00158 MASM115A F14P9910 F14P9903 MASM115A SSW-G00158 SSW-G00158 MASM1607A F14EVOP0212 F14P9906 GM-Racing 90161.RTR Monster Truck MT8 Nitro GM-Racing CARISMA F14 EVO ARR 16 14... - Seite 16 GM-Racing CARISMA F14 EVO ARR...
- Seite 17 Washer 6.4 x 4.2 x 0.2 mm F14EVOP0605 Rear Upper Spoiler F14EVOP0505 Rear Main Spoiler Heckflügel mit Diffusor F14EVOP0503 Rear Spoiler Mount 90360.14 F14EVOP0504 Rear Diffuser SSW-G00147 KB 2 x 6mm (D=3.5) SSW-G00454 CM 2.6 x 10mm (D=4.6) GM-Racing CARISMA F14 EVO ARR...
- Seite 18 CM 2.6 x 10mm (D=4.6) SSW-G00558 KM 2.6 x 5mm (D=5) SSW-G00559 KM 2.6 x 8mm (D=5) SSW-G00560 KM 3 x 10mm (D=5.85) SSW-G00567 TM 2.6 x 7mm (D=4.2) SSW-G00284 PB 3 x 8mm SSW-G00088 PWM 2.6 x 8mm GM-Racing CARISMA F14 EVO ARR...
- Seite 19 Kugeldifferenzial Set 90360.108 Hauptzahnräder für Kugeldiff. ( 64 Z., 72 Z. ) 90360.110 T-Bar Hinterachsaufhängung 1mm 90360.109 Nachlaufblöcke Aluminium Servo Halterung Aluminium Heckflügelhalterung Aluminium 90360.111 90360.112 90360.114 90360.113 Rechts/Links-Gewindestangen Lenkung Öldruckstoßdämpfer Aluminium einstellbar ( montiert ) GM-Racing CARISMA F14 EVO ARR...
- Seite 20 Battery / gram ボディ バッテリー バッテリー Spur gear / Pinion gear / T-Plate / T-バー スパーギヤ ピニオンギヤ ESC / Servo / Receiver / Motor / Best lap / サーボ 受信機 モーター ベストラッ プ Note : GM-Racing CARISMA F14 EVO ARR...
- Seite 21 Bei RC-Modellen müssen Elektronikteile, wie z.B. Servos, Empfänger oder Fahrtenregler aus dem Produkt ausgebaut und getrennt bei einer entsprechenden Sammelstelle als Elektro-Schrott entsorgt werden. Bitte erkundigen Sie sich bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. GM-Racing CARISMA F14 EVO ARR...
- Seite 22 GM-Racing CARISMA F14 EVO ARR...
- Seite 23 _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ GM-Racing CARISMA F14 EVO ARR...
- Seite 24 05/2011 V1.0 DE...
