Bedienung
Anbaugeräte mit Minihebel Vierfach
und 5. Funktion steuern
HINWEIS
Aus technischen Gründen dürfen klammernde
Anbaugeräte nicht über die 5. Funktion
gesteuert werden.
HINWEIS

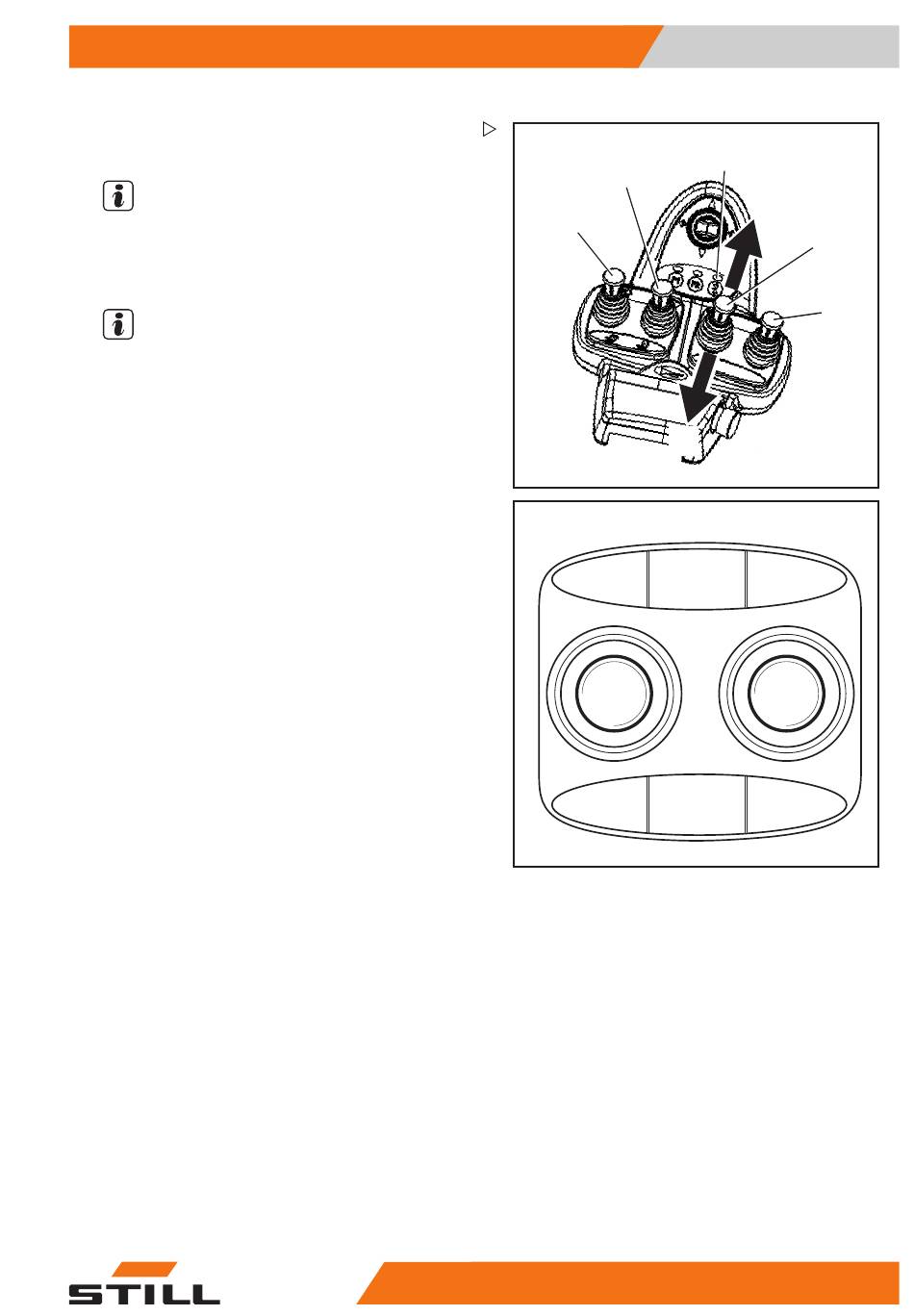

Mit den Bedienhebeln (1) bis (4) werden 4 Hy-
draulikfunktionen gesteuert. Die Bezeichnung
„5. Funktion" bezieht sich darauf, dass durch
die Funktionsumschaltung mit dem Funktions-
taster „5. Funktion" (5) die 5. Hydraulikfunktion
mit dem Bedienhebel (3) gesteuert wird.
Die Piktogramme an den Bedienhebeln
zeigen jeweils die Funktionen, die mit diesem
Hebel aktiviert werden.
Dabei gilt grundsätzlich:
– Funktionstaster „5. Funktion" (5) betätigen
und Bedienhebel (3) in Richtung (E) bewe-
gen.
Das Anbaugerät bewegt sich entsprechend
des in Position (E) angebrachten Pikto-
gramms.
– Funktionstaster „5. Funktion" (5) betätigen
und Bedienhebel (3) in Richtung (F) bewe-
gen.
Das Anbaugerät bewegt sich entsprechend
des in Position (F) angebrachten Pikto-
gramms.
171326 DE - 02/2019 - 19
5
2
1
F
E
F
4
Anbaugeräte
E
3
4
5060_003-119
5060_003-120_V2
