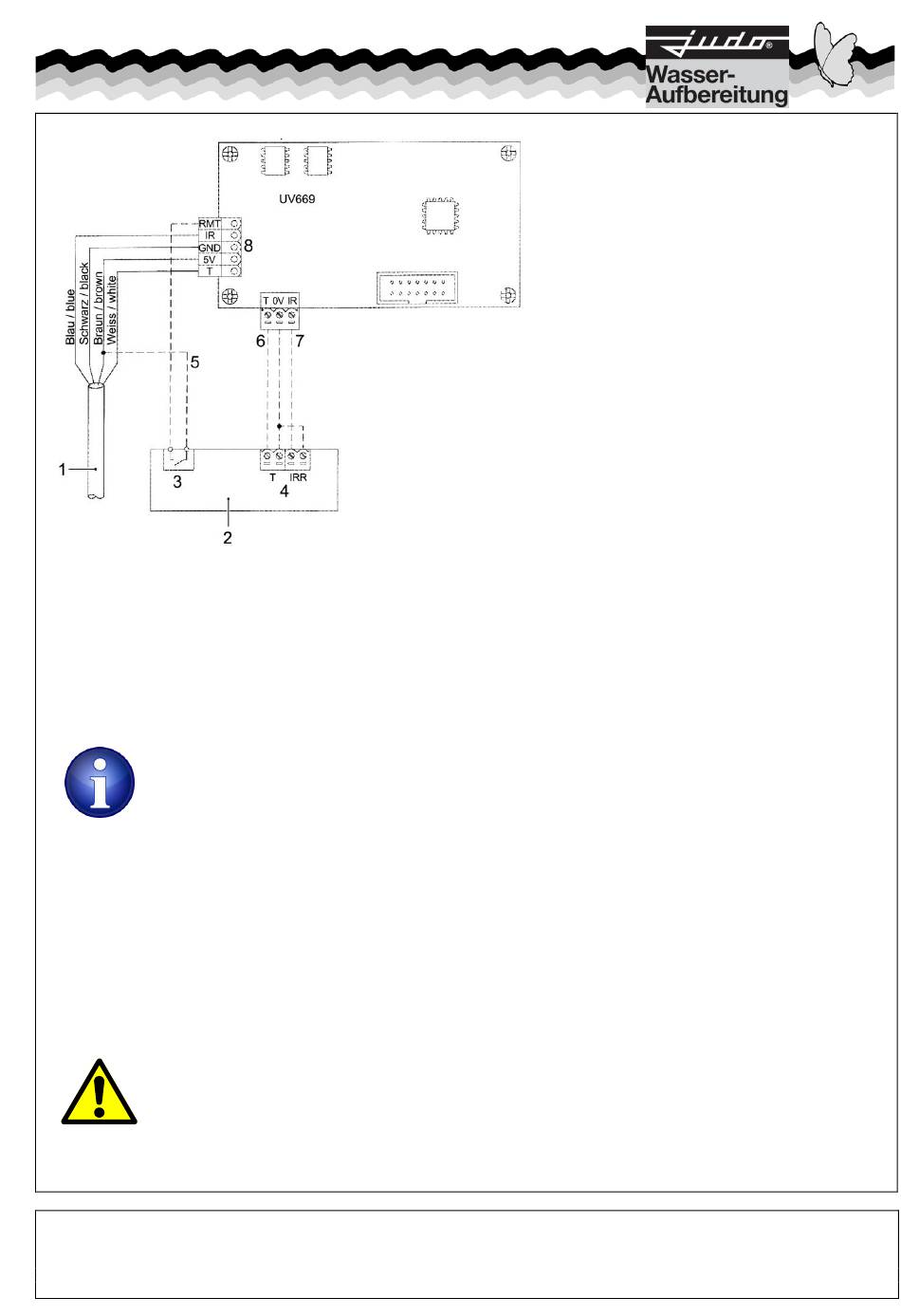

Abb. 27: Platine im Gehäusedeckel
1 Sensorkabel
2 Externer PLC (Option)
3 Digitaler Ausgang (Option)
4 4/20 mA Eingang (Option)
Das Sensorkabel kann auch an der Anschlussklemme (8) angeschlossen werden
(gewöhnlich ist das Sensorkabel an der Hauptplatine angeschlossen).
Zusätzlich kann der Remote EIN/AUS-Kontakt an der Klemme RMT (5) angeschlossen
werden. Hierüber wird der Kontakt mit 5VDC versorgt und schaltet den Strahler aus.
Die Funktion kann im Settings Menü mit der Auswahl N/O und N/C ein- bzw.
ausgeschaltet werden. Werkseinstellung ist N/O. Diese Einstellung gewährleistet die
Funktion der Anlage wenn der Remote EIN/AUS-Kontakt nicht belegt ist.
Optional kann die Wassertemperatur (6) und die UVC-Strahlungsstärke (7) an den 4/20
mA Anschlussklemmen abgefragt werden.
Das Temperatursignal hat die Entsprechung 4 mA = 0 °C / 20 mA = 100 °C.
Das Signal der Strahlerstärke hat die Entsprechung 4 mA = 0 % / 20 mA = 100 %
(Einstellbar im Settings MENU, Werkseinstellung ist 100 %).
Achtung
Das 4/20 mA Ausgangssignal kann mit einer max. Belastung von 150 Ohm arbeiten!
Einbau- und Betriebsanleitung: JUDO UV-Entkeimungsanlage JUV 10 - 110 G / GS
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 05.04.2017
5 Anschlussklemme Remote (RMT) EIN/AUS
(Option)
6 4/20 mA Temperatur (T) Ausgang (Option)
7 4/20 mA Sensor (IR) Ausgang (Option)
8 Anschlussklemme Sensorkabel
