EINHELL OPAL Montageanleitung
Stahl-fundament für gewächshausserien
Vorschau ausblenden
Andere Handbücher für OPAL:
- Montageanleitung (16 Seiten) ,
- Montageanleitung (88 Seiten)
Verwandte Anleitungen für EINHELL OPAL
Inhaltszusammenfassung für EINHELL OPAL

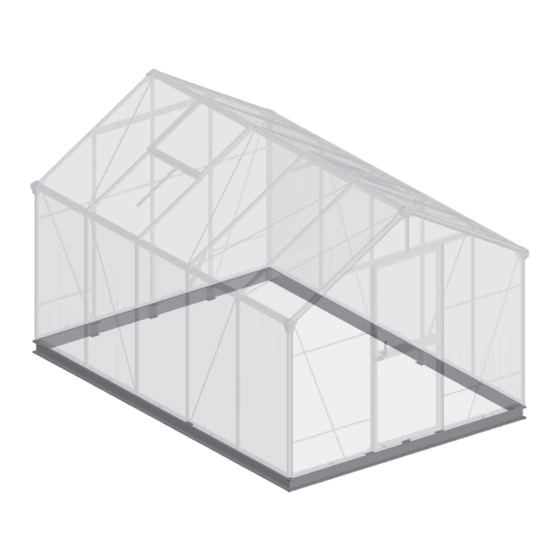

- Seite 1 Montageanleitung Stahl-Fundament Abbildung: Stahl-Fundament für Gewächshaus 5 Felder OPAL SMARAGD Stahl-Fundament für RUBIN Gewächshausserien COMFORT fundament_anleitung.pmd 05.10.2005, 17:54...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, Danke, dass Sie sich für unser Produkt entschie- Lesen Sie diese Anleitung vor dem Aufbau des den haben. Wir wünschen Ihnen viel Freude an Fundaments für Ihr Gewächshaus unbedingt Ihrem Gewächshaus. Mit dem Fundament für Ihr vollständig durch, um Montagefehler oder Be- Aluminium-Gewächshaus besitzen Sie ein mit schädigungen zu vermeiden!
- Seite 3 Stahl-Fundament montieren - Stückliste Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 3 Felder 4 Felder 5 Felder 6 Felder 7 Felder l i f r p t i f o l i f l i f l i f g i t i b r e t t i b r...
- Seite 4 Fundament vormontieren Wichtiger Hinweis: Achten Sie beim Aufbau des Fundaments auf die Rechtwinkligkeit der Profile! Überprüfen Sie immer die horizontale bzw. vertikale Lage der Profile mit einer Wasserwaage. Achten Sie darauf, dass die Profile immer auf Anschlag in den definierten Endlagen montiert werden. 3 Felder Montagevorschau / Kontrollansicht Fundament Detail A...
- Seite 5 4 Felder Montagevorschau / Kontrollansicht Fundament Detail A 1250 mm 1440 mm Detail A 1250 mm 1440 mm 1440 mm 1250 mm Detail B 1440 mm Türseite 1250 mm Detail B 5 Felder Montagevorschau / Kontrollansicht Fundament Detail A 1250 mm 2142 mm Detail A 1250 mm...
- Seite 6 6 Felder Montagevorschau / Kontrollansicht Fundament Detail A 1250 mm 2142 mm Detail A 1250 mm 2142 mm 2142 mm Detail B 1250 mm 2142 mm Türseite Detail B 1250 mm 7 Felder Montagevorschau / Kontrollansicht Fundament Detail A 1250 mm 1440 mm Detail A 1250 mm...
- Seite 7 Übersicht (Fundament): Innenansicht Türseite Werkzeug: SW 10 Hinweis: Montieren Sie die jeweils Montagehinweis: zusammengehörigen x montieren x montieren Fundamentprofile wie in der Felder Felder Montagevorschau gekenn- x montieren x montieren Felder Felder zeichnet mit einem Verbin- x montieren Felder der an den äußeren Bohrun- gen zusammen.
- Seite 8 Wichtiger Hinweis: Schritt gilt ausschließlich für das Stahl-Fundament für 3 Felder-Häuser. Haben Sie ein Stahl-Fundament für ein 4, 5, 6 oder 7 Felder-Haus, überspringen Sie den Schritt und setzen die Montage mit Schritt fort. Übersicht (Fundament 3 Felder für 3 Felder-Haus): Innenansicht (Seite) 3 Felder-Fundament Türseite...
- Seite 9 Gewächshaus auf Fundament montieren Übersicht (Fundament): Innenansicht x montieren Türseite Hinweis: Stellen Sie das Gewächs- haus passgenau auf das Fundament, so dass die Vorderwand (Türseite) des Hauses auf der Seite des Fundaments ohne Verbin- der steht. Befestigen Sie anschließend die vier Eckverbinder des Fundaments mit den Boden- Wichtiger Hinweis: eckverbindern des Ge-...
- Seite 10 Übersicht (Fundament): Innenansicht Türseite Hinweis: Befestigen Sie dann die Verbinder an den Knoten- blechen Boden mit je zwei Schrauben und Scheiben an den Befestigungs- winkeln, die am Bodenprofil des Gewächshauses vor- montiert sind. Montagehinweis: x montieren x montieren Felder Felder x montieren x montieren Felder...
- Seite 11 Wichtiger Hinweis: Die Schritte gelten ausschließlich für das Stahl-Fundament für 3 Felder-Häuser. Haben Sie ein Stahl-Fundament für ein 4, 5, 6 oder 7 Felder-Haus, überspringen Sie diese Schritte und setzen die Montage mit Schritt fort. Übersicht (Fundament 3 Felder für 3 Felder-Haus): Innenansicht (Seite) 3 Felder-Fundament Türseite...
- Seite 12 Übersicht (Fundament): Innenansicht (Türseite) 2/e 2/f Türseite Hinweis: Entfernen Sie vom Boden- profil der Vorderwand (Tür- seite) den Befestigungs- winkel, indem Sie die drei Muttern lösen. Stecken Sie nun auf den Verbinder im Bodenprofil die Fundamentplatte und zie- Innenansicht hen die Muttern wieder fest. Zusätzlich wird die Fundamentplatte mit zwei Sechskantschrauben und...
- Seite 13 Innenansicht Übersicht (Fundament): x montieren Türseite Hinweis: An den restlichen vier Knotenblechen Boden an Vorder- und Rückwand werden ebenfalls Verbinder angebracht (vgl. Kontrollan- sichten auf den folgenden Wichtiger Hinweis: Seiten). Positionieren Sie die Verbinder an Vorder- und Befestigen Sie die Verbin- Rückwand wie in den entsprechenden Kontrollan- der wie in Abb.
- Seite 14 Vorderwand mit Einzeltür Kontrollansicht (Innenseite) Vorderwand mit Doppeltür Kontrollansicht (Innenseite) Seite 14 fundament_anleitung.pmd 05.10.2005, 18:08...
- Seite 15 Rückwand Kontrollansicht (Innenseite) Übersicht (Fundament): Außenansicht x montieren Türseite Hinweis: Stecken Sie zuletzt die Fundamentecken wie in der Abbildung oben und unten auf die äußeren Ecken des Fundaments. Sie verhin- dern, dass man sich an den Kanten verletzen kann. Seite 15 fundament_anleitung.pmd 05.10.2005, 18:08...
- Seite 16 fundament_anleitung.pmd 05.10.2005, 18:08...
