EINHELL TC-AG 125 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Schleifmaschinen
  5. TC-AG 125
  6. Betriebsanleitung
EINHELL TC-AG 125 Betriebsanleitung

EINHELL TC-AG 125 Betriebsanleitung

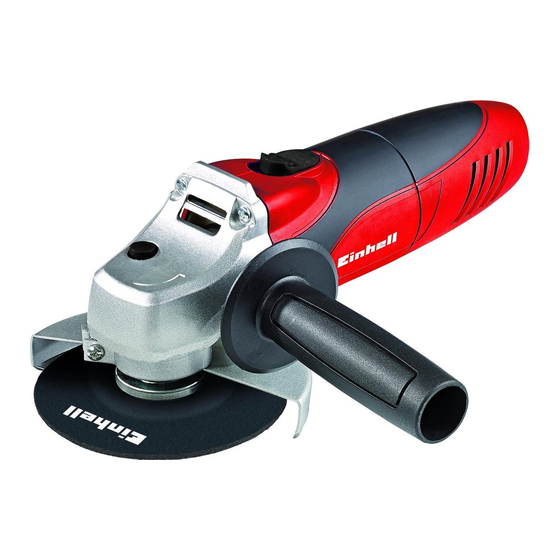

Winkelschleifer
Vorschau ausblenden Andere Handbücher für TC-AG 125:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
D

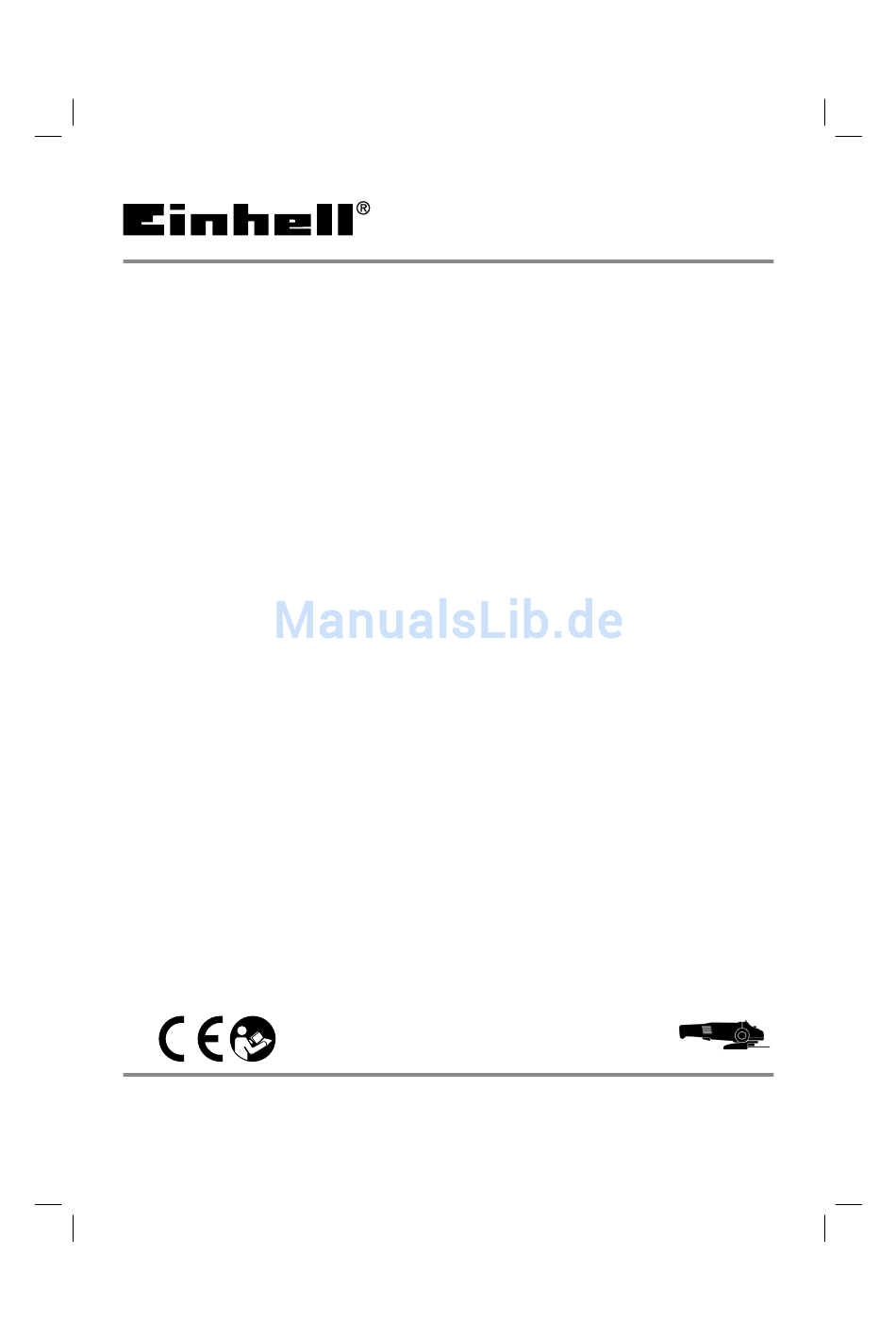

Originalbetriebsanleitung
Winkelschleifer
GB
Original operating instructions
Angle grinder
F
Mode d'emploi d'origine
Meuleuse d'angle
I
Istruzioni per l'uso originali
Smerigliatrice angolare
DK/
Original betjeningsvejledning
N
Vinkelsliber
S
Original-bruksanvisning
Vinkelslip
HR/
Originalne upute za uporabu
BIH
Kutna brusilica
RS
Originalna uputstva za upotrebu
Ugaona brusilica
CZ
Originální návod k obsluze
Úhlová bruska
SK
Originálny návod na obsluhu
Uhlová brúska
1
Art.-Nr.: 44.306.19
Anl_TC_AG_125_SPK1.indb 1
Anl_TC_AG_125_SPK1.indb 1
TC-AG 125
I.-Nr.: 11014
30.06.14 09:23
30.06.14 09:23

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EINHELL TC-AG 125

Inhaltszusammenfassung für EINHELL TC-AG 125

  • Seite 1 TC-AG 125 Originalbetriebsanleitung Winkelschleifer Original operating instructions Angle grinder Mode d’emploi d’origine Meuleuse d‘angle Istruzioni per l’uso originali Smerigliatrice angolare Original betjeningsvejledning Vinkelsliber Original-bruksanvisning Vinkelslip Originalne upute za uporabu Kutna brusilica Originalna uputstva za upotrebu Ugaona brusilica Originální návod k obsluze Úhlová...
  • Seite 2 - 2 - Anl_TC_AG_125_SPK1.indb 2 Anl_TC_AG_125_SPK1.indb 2 30.06.14 09:23 30.06.14 09:23...
  • Seite 3 - 3 - Anl_TC_AG_125_SPK1.indb 3 Anl_TC_AG_125_SPK1.indb 3 30.06.14 09:23 30.06.14 09:23...
  • Seite 4 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.

  • Seite 5: Sicherheitshinweise

    Gefahr! wie Verpackungs-/ und Transportsicherungen Beim Benutzen von Geräten müssen einige Si- (falls vorhanden). • cherheitsvorkehrungen eingehalten werden, um Überprüfen Sie, ob der Lieferumfang vollstän- Verletzungen und Schäden zu verhindern. Lesen dig ist. • Sie diese Bedienungsanleitung / Sicherheitshin- Kontrollieren Sie das Gerät und die Zubehör- weise deshalb sorgfältig durch.

  • Seite 6: Technische Daten

    4. Technische Daten Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum! • Verwenden Sie nur einwandfreie Geräte. Netzspannung:....... 230 V ~ 50 Hz • Warten und reinigen Sie das Gerät regelmä- Leistungsaufnahme: ........850 W ßig. Nenndrehzahl: ........11.000 min •...

  • Seite 7: Bedienung

    5. Vor Inbetriebnahme 6. Bedienung Überzeugen Sie sich vor dem Anschließen, dass 6.1 Schalter (Bild 4) die Daten auf dem Typenschild mit den Netzdaten Der Winkelschleifer ist mit einem Sicherheits- übereinstimmen. schalter zur Unfallverhütung ausgestattet. Zum Warnung! Einschalten den Schieber (a) nach rechts schie- Ziehen Sie immer den Netzstecker, bevor Sie ben und gleichzeitig den Ein-/Ausschalter (2) Einstellungen am Gerät vornehmen.

  • Seite 8: Austausch Der Netzanschlussleitung

    6.3 Anordnung der Flansche bei Verwendung Warnung! von Schleifscheiben und Trennscheiben 6.6 Arbeitshinweise (Bild 6-9) • Anordnung der Flansche bei Verwendung 6.6.1 Schruppschleifen einer gekröpften oder geraden Schleifscheibe Achtung! Schutzvorrichtung zum Schlei- (Bild 7) fen verwenden (im Lieferumfang enthalten). a) Spannflansch Der beste Erfolg beim Schruppschleifen wird b) Flanschmutter erreicht, wenn Sie die Schleifscheibe in einem...

  • Seite 9: Reinigung, Wartung Und Ersatzteilbestellung

    8. Reinigung, Wartung und 9. Entsorgung und Ersatzteilbestellung Wiederverwertung Gefahr! Das Gerät befi ndet sich in einer Verpackung um Ziehen Sie vor allen Reinigungsarbeiten den Transportschäden zu verhindern. Diese Verpa- Netzstecker. ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- 8.1 Reinigung führt werden.
  • Seite 10 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...

  • Seite 11: Serviceinformationen

    Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...
  • Seite 12 Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
  • Seite 13 09951 / 95 920 + Durchwahl: Allgemeine Fragen Klima / Heizen / Entfeuchten Stromerzeuger Werkzeugtechnik - Handgeführt Gartentechnik - Benzin Werkzeugtechnik - Stationär Gartentechnik - Elektro Fragen zur Rechnung Gartentechnik - Akku Reparaturanfragen Gewächshaus / Metallgerätehaus Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min) E-Mail: info@isc-gmbh.info ·...
  • Seite 14 Danger! - Read the operating instructions to reduce the risk of inquiry Caution! Wear ear-muff s. The impact of noise can cause damage to hearing. Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials.

  • Seite 15: Safety Regulations

    • Danger! Open the packaging and take out the equip- When using the equipment, a few safety pre- ment with care. • cautions must be observed to avoid injuries and Remove the packaging material and any damage. Please read the complete operating packaging and/or transportation braces (if instructions and safety regulations with due care.

  • Seite 16: Technical Data

    4. Technical data Keep the noise emissions and vibrations to a minimum. • Only use appliances which are in perfect wor- Mains voltage: ....... 230 V ~ 50 Hz king order. Power input: ..........850 W • Service and clean the appliance regularly. Idling speed: ........

  • Seite 17: Operation

    5.2 Setting the guard (Fig. 3) Warning! Warning! Pull out the power plug. • • Switch off the tool. Pull the power plug. Simple wheel change by spindle lock: • • Adjust the guard (4) to protect your hands Press the spindle lock and allow the grinding so that the material being ground is directed wheel to latch in place.

  • Seite 18: Replacing The Power Cable

    7. Replacing the power cable 6.5 Grinding Wheels • Never use a grinding or cutting wheel bigger than the specified diameter. Danger! • Before using a grinding or cutting wheel, If the power cable for this equipment is damaged, check its rated speed. it must be replaced by the manufacturer or its •...

  • Seite 19: Disposal And Recycling

    9. Disposal and recycling The equipment is supplied in packaging to pre- vent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic.
  • Seite 20 For EU countries only Never place any electric power tools in your household refuse. To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and its implementation in national laws, old electric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g.

  • Seite 21: Service Information

    Service information We have competent service partners in all countries named on the guarantee certifi cate whose contact details can also be found on the guarantee certifi cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables. Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

  • Seite 22: Warranty Certificate

    Warranty certifi cate Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card.
  • Seite 23 Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à...

  • Seite 24: Consignes De Sécurité

    Danger ! 2.2 Volume de livraison Lors de l’utilisation d’appareils, il faut respecter Veuillez contrôler si l‘article est complet à l‘aide certaines mesures de sécurité afi n d’éviter des de la description du volume de livraison. S‘il blessures et dommages. Veuillez donc lire atten- manque des pièces, adressez-vous dans un délai tivement ce mode d’emploi/ces consignes de de 5 jours maximum après votre achat à...

  • Seite 25: Données Techniques

    Veillez au fait que nos appareils, conformément La valeur d’émission de vibration a été mesurée à leur aff ectation, n’ont pas été construits, pour selon une méthode d’essai normée et peut être être utilisés dans un environnement profession- modifi ée, en fonction du type d’emploi de l’outil nel, industriel ou artisanal.

  • Seite 26: Avant La Mise En Service

    5. Avant la mise en service 5.3 MARCHE D’ESSAI DE NOUVELLES MEU- Faites tourner la meuleuse d’angle sans charge Assurez-vous, avant de connecter la machine, avec la meule ou la meule tronçonneuse montée que les données se trouvant sur la plaque de pendant une minute au minimum.
  • Seite 27 • Remarque! En cas d’utilisation de meules tronçonneuses Poussez le dispositif d’arrêt de broche seule- diamantées faites attention au sens de rotati- ment si le moteur et la broche sont arrêtés! on. Le flèche de sens de rotation sur la meule Veillez à...

  • Seite 28: Remplacement De La Ligne De Raccordement Réseau

    7. Remplacement de la ligne de 8.3 Maintenance Aucune pièce à l’intérieur de l’appareil n’a besoin raccordement réseau de maintenance. Danger ! 8.4 Commande de pièces de rechange : Si la ligne de raccordement réseau de cet ap- Pour les commandes de pièces de rechange, pareil est endommagée, il faut la faire remplacer veuillez indiquer les références suivantes: par le producteur ou son service après-vente ou...
  • Seite 29 Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à...

  • Seite 30: Informations Service Après-Vente

    Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

  • Seite 31: Bon De Garantie

    Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à...
  • Seite 32 Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Attenzione! Portate cuffi e antirumore. L’eff etto del rumore può causare la perdita dell’udito. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute.

  • Seite 33: Avvertenze Sulla Sicurezza

    • Pericolo! Controllate che siano presenti tutti gli elemen- Nell’usare gli apparecchi si devono rispettare ti forniti. • diverse avvertenze di sicurezza per evitare lesi- Verificate che l’apparecchio e gli accessori oni e danni. Quindi leggete attentamente queste non presentino danni dovuti al trasporto. •...

  • Seite 34: Caratteristiche Tecniche

    • 4. Caratteristiche tecniche Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio. • Adattate il vostro modo di lavorare Tensione di rete: ......230 V~ 50 Hz all’apparecchio. Potenza assorbita: ........850 W • Non sovraccaricate l’apparecchio. Numero di giri a vuoto: .....11.000 min •...
  • Seite 35 5.2 Impostazione del dispositivo di protezio- Aspettate che l’apparecchio raggiunga il ne (Fig. 3) numero massimo di giri. Poi potete avvicinare Avvertenza! la smerigliatrice angolare al pezzo e iniziare Spegnete l’apparecchio. Staccate la spina dalla la lavorazione. presa! • Impostate il dispositivo di protezione (4) in 6.2 Cambio dei dischi abrasivi (Fig.

  • Seite 36: Sostituzione Del Cavo Di Alimentazione

    6.3 Posizione della fl angia se si impiegano Avvertenza! mole per smerigliatura e troncatura 6.6 AVVERTIMENTI PER L´USO (Fig. 6-9) • Posizione della flangia se si impiega una 6.6.1 Smerigliatura di sgrossatura mola per smerigliatura piegata a gomito o Attenzione! Impiegate il dispositivo di prote- diritta (Fig.

  • Seite 37: Pulizia, Manutenzione E Ordinazione Dei Pezzi Di Ricambio

    8. Pulizia, manutenzione e 9. Smaltimento e riciclaggio ordinazione dei pezzi di ricambio L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio Pericolo! rappresenta una materia prima e può perciò es- Prima di qualsiasi lavoro di pulizia staccate la spi- sere utilizzato di nuovo o riciclato.
  • Seite 38 Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

  • Seite 39: Informazioni Sul Servizio Assistenza

    Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

  • Seite 40: Certificato Di Garanzia

    Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato.
  • Seite 41 DK/N Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds- skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! Forsigtig! Brug beskyttelsesbriller.

  • Seite 42: Sikkerhedsanvisninger

    DK/N • Fare! Kontroller maskine og tilbehør for transports- Ved brug af el-værktøj er der visse sikkerhedsfo- kader. • ranstaltninger, der skal respekteres for at undgå Opbevar så vidt muligt emballagen indtil ga- skader på personer og materiel. Læs derfor bet- rantiperiodens udløb.

  • Seite 43: Tekniske Data

    DK/N 4. Tekniske data Støjudvikling og vibration skal begrænses til et minimum! • Brug kun intakte og ubeskadigede maskiner. Netspænding: ....... 230 V ~ 50 Hz • Vedligehold og rengør maskinen med jævne Optagen eff ekt: ......... 850 W mellemrum. Omdrejningstal, ubelastet: ....11.000 min •...
  • Seite 44 DK/N 5.2 Indstilling af beskyttelsesanordning (fi g. Advarsel! Træk netstikket ud. • Advarsel! Simpelt skiveskift via spindelstop. • • Sluk maskinen. Træk stikket ud af stikkontak- Tryk spindlen ned og lad slibeskiven gå i ten! indgreb. • • Indstil beskyttelsesanordningen (4), som Flangemøtrikken løsnes med fronthuljernet.

  • Seite 45: Udskiftning Af Nettilslutningsledning

    DK/N 7. Udskiftning af 6.5 SLIBESKIVER • Slibe- eller skæreskiven må aldrig være større nettilslutningsledning end den angivne diameter. • Før slibe- eller skæreskiven anvendes, skal Fare! dens angive omdrejningstal kontrolleres. Hvis produktets nettilslutningsledning beskadi- • Slibe- eller skæreskivens om drejningstal skal ges, skal den skiftes ud af producenten eller den- være højere end vinkelsliberens tomgangs- nes kundeservice eller af person med lignende...

  • Seite 46: Bortskaffelse Og Genanvendelse

    DK/N 8.4 Reservedelsbestilling: Ved bestilling af reservedele skal følgende oply- ses: • Savens type. • Savens artikelnummer. • Savens identifikationsnummer. • Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info Beskyttelsesafdækning til skæring (varenr.: 44.500.09) 9.
  • Seite 47 DK/N Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på...

  • Seite 48: Serviceinformationer

    DK/N Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på...
  • Seite 49 DK/N Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer.
  • Seite 50 Fara! - Läs igenom bruksanvisningen för att sänka risken för skador Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs. Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd- ligt damm uppstår. Asbesthaltiga material får inte bearbetas! Obs! Använd skyddsglasögon.

  • Seite 51: Säkerhetsanvisningar

    Fara! na har skadats i transporten. • Innan maskinen kan användas måste särskilda Spara om möjligt på förpackningen tills ga- säkerhetsanvisningar beaktas för att förhindra rantitiden har gått ut. olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- Fara! ningar.

  • Seite 52: Tekniska Data

    4. Tekniska data Begränsa uppkomsten av buller och vibration till ett minimum! • Använd endast intakta maskiner. Nätspänning ......... 230 V ~ 50 Hz • Underhåll och rengör maskinen regelbundet. Upptagen eff ekt ........850 W • Anpassa ditt arbetssätt till maskinen. Tomgångs-varvtal ......11.000 min •...
  • Seite 53 5.2 Ställa in skyddet (bild 3) Dra ut nätkontakten! • • Slå ifrån maskinen. Dra ut stickkontakten. Enkelt skivbyte genom spindelfstlåsning. • • Ställ in skyddet (4) för att skydda dina händer Tryck på spindelfastlåsningen så att slips- så att avslipat material flyger ut bort från din kivan hålls kvar.

  • Seite 54: Byta Ut Nätkabeln

    8. Rengöring, Underhåll och Det är särskilt viktigt att slipverktyg förvaras och transporteras på bästa möjliga sätt. Utsätt aldrig reservdelsbeställning slipverktygen för stötar, slag eller vassa kanter (t ex om de transporteras eller förvaras i en Fara! verktygslåda). Detta kan annars leda till att slip- Dra alltid ut stickkontakten inför alla rengörings- verktygen skadas, t ex sprickbildning, vilket kan arbeten.

  • Seite 55: Skrotning Och Återvinning

    9. Skrotning och återvinning Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na.
  • Seite 56 Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas.
  • Seite 57 Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.
  • Seite 58 Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på...
  • Seite 59 HR/BIH Opasnost! - pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja Oprez! Nosite zaštitu za sluh. Buka može utjecati na gubitak sluha. Oprez! Nosite masku za zaštitu od prašine. Kod obrade drva i drugih materijala može doći do stva- ranja prašine štetne po zdravlje.

  • Seite 60: Sigurnosne Napomene

    HR/BIH Opasnost! 2.2 Sadržaj isporuke Prilikom uporabe uređaja morate se pridržavati Molimo vas da pomoću opisanog sadržaja sigurnosnih propisa kako biste spriječili nastanak isporuke provjerite cjelovitost artikla. Ako su neki ozljeda i šteta. Zato pažljivo pročitajte ove upute dijelovi neispravni, nakon kupnje artikla obratite za uporabu/sigurnosne napomene.

  • Seite 61: Tehnički Podaci

    HR/BIH 4. Tehnički podaci Ograničite stvaranje buke i vibracija na mini- mum! • Koristite samo besprijekorne uređaje. Mrežni napon: ....... 230 V ~ 50 Hz • Redovito čistite i održavajte uređaj. Snaga: ............850 W • Svoj način rada prilagodite uređaju. Broj okretaja u praznom hodu: ..11.000 min •...
  • Seite 62 HR/BIH 5.2 Podešavanje zaštitne naprave (slika 3) Upozorenje! Upozorenje! Izvadite utikač iz utičnice! • Isključite uređaj. Izvucite mrežni utikač! Jednostavno zamjenjivanje ploča zahvaljujući Isključite uređaj. Izvucite mrežni utikač! aretiranju vretena. • • Podesite zaštitnu napravu (4) koja štiti Vaše Pritisnite napravu za aretiranje vretena i dajte ruke tako da skreće čestice brušenja od da brusna ploča uskoči.

  • Seite 63: Zamjena Mrežnog Kabela

    HR/BIH 7. Zamjena mrežnog kabela Kod brusnih ploča naročito pazite na dobro skladištenje i transport. Nikad ih ne izlažite udar- cima, treskanju ili oštrim rubovima (npr. tijekom Opasnost! transporta ili skladištenja u kutiji za alat). To bi mo- Ako se kabel za priključivanje ovog uređaja na glo uzrokovati oštećenje brusnih ploča, kao npr.

  • Seite 64: Zbrinjavanje U Otpad I Recikliranje

    HR/BIH 9. Zbrinjavanje u otpad i recikliranje Uređaj je zapakiran kako bi se tijekom transporta spriječila oštećenja. Ova ambalaža je sirovina i može se ponovno upotrijebiti ili predati na reciklažu. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plasti- ke.
  • Seite 65 HR/BIH Samo za zemlje članice EU Elektroalate nemojte bacati u kućno smeće! Prema europskoj odredbi 2012/19/EG o starim električnim i elektroničkim uređajima i njenim prijenosom u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na mjestu za reciklažu.

  • Seite 66: Informacije O Servisu

    HR/BIH Informacije o servisu U svim zemljama koje su navedene na našem jamstvenom listu, imamo kompetentne servisne partnere čije kontakte možete naći u jamstvenom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i potrošnih dijelova ili kupnja potrošnih materijala. Treba imati na umu da kod ovog proizvoda sljedeći dijelovi podliježu trošenju uslijed korištenja ili prirod- nom trošenju odnosno potrebni su kao potrošni materijal.

  • Seite 67: Jamstveni List

    HR/BIH Jamstveni list Poštovani kupče, naši proizvodi podliježu strogoj kontroli kvalitete. Ako ovaj uređaj ipak ne bi besprijekorno funkcionirao, jako nam je žao i molimo Vas da se obratite našoj servisnoj službi na adresu navedenu na ovom jamst- venom listu. Također ćemo Vam sa zadovoljstvom pomoći putem telefona na navedenom broju servisa. Za zahtijevanje jamstva vrijedi slijedeće: 1.
  • Seite 68 Opasnost! - pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda Oprez! Nosite zaštitu za sluh. Buka može da utiče na gubitak sluha. Oprez! Nosite zaštitnu masku protiv prašine. Prilikom obrade drveta i drugih materijala nastaje prašina opasna po zdravlje. Azbestni materijali ne smeju se obrađivati! Oprez! Nosite zaštitne naočari.

  • Seite 69: Sigurnosna Uputstva

    Opasnost! 2.2 Sadržaj isporuke Kod korišćenja uređaja morate se pridržavati Molimo Vas da pomoću opisanog sadržaja bezbednosnih propisa kako biste sprečili povrede isporuke proverite potpunost artikala. U slučaju i štete. Zbog toga pažljivo pročitajte ova uputstva neispravnih delova, nakon kupovine artikla ob- za upotrebu/bezbednosne napomene.

  • Seite 70: Namensko Korišćenje

    3. Namensko korišćenje Brušenje površine Vrednost emisije vibracija a = 4,9 m/s Nesigurnost K = 1,5 m/s Ugaona brusilica je namenjena za brušenje me- tala i kamena uz korišćenje odgovarajuće brusne Navedena vrednost emisije vibracija izmerena je ploče i sigurnosne naprave. prema normiranom postupku kontrole i može da Upozorenje! Ugaona brusilica sme se koristiti za se, zavisno od načina korišćenja električnih alata,...

  • Seite 71: Pre Puštanja U Pogon

    5. Pre puštanja u pogon 6. Rukovanje Pre uključivanja proverite odgovaraju li podaci na 6.1 Prekidač (slika 4) tipskoj pločici podacima o mreži. Ugaona brusilica ima sigurnosni prekidač za Upozorenje! sprečavanje nesreća. Za uključivanje pomerite Pre nego počnete da podešavate uređaj, iz- klizni prekidač...

  • Seite 72: Zamena Mrežnog Priključnog Voda

    6.3 Položaj prirubnice kod upotrebe brusnih i Upozorenje! reznih ploča (slika 6-9) 6.6 Uputstva za rad • Položaj prirubnice kod upotrebe savijenih i ravnih brusnih ploča (slika 7) 6.6.1 Grubo brušenje • a) stezna prirubnica Pažnja! Sigurnosnu napravu upotrebite • b) navrtka prirubnice kod brušenja (sadržana u obimu isporuke).

  • Seite 73: Čišćenje, Održavanje I Porudžbina Rezervnih Delova

    8. Čišćenje, održavanje i porudžbina 9. Zbrinjavanje u otpad i recikliranje rezervnih delova Uređaj je zapakovan kako bi se tokom transporta sprečila oštećenja. Ova ambalaža je sirovina i Opasnost! može ponovno da se upotrebi ili preda na re- Pre svih radova čišćenja izvucite mrežni utikač. cikliranje.
  • Seite 74 Samo za zemlje EU Ne bacajte elektro-alate u kućno smeće! Shodno evropskoj smernici 2012/19/EG o starim električnim i elektronskim uredjajima i primeni državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren način u stanici za recikliranje. Alternativa recikliranju prema zahtevima za povrat uredjaja: Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva učestvuje u stručnom eliminisanju elektro-uredjaja.
  • Seite 75 Informacije o servisu U svim zemljama koje su navedene u našem garantnom listu, imamo kompetentne servisne partnere čije kontakte možete da nađete u garantnom listu. Oni su Vam na raspolaganju za sve slučajeve servisa kao što je popravak, briga oko rezervnih i habajućih delova ili kupovina potrošnih materijala. Treba da imate u vidu da kod ovog proizvoda sledeći delovi podležu trošenju usled korišćenja ili prirod- nom trošenju odnosno potrebni su kao potrošni materijal.

  • Seite 76: Garantni List

    Garantni list Poštovani kupče, naši proizvodi podležu strogoj kontroli kvaliteta. Ako ovaj uređaj ipak ne bi radio besprekorno, veoma nam je žao i molimo vas da se obratite našem servisu na adresu navedenu na ovom garantnom listu. Na raspolaganju smo vam takođe na navedenom telefonskom broju servisa. Za garantni zahtev važi sledeće: 1.
  • Seite 77 Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni- kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! Varování! Noste ochranné...

  • Seite 78: Bezpečnostní Pokyny

    • Nebezpečí! Balení si pokud možno uložte až do uplynutí Při používání přístrojů musí být dodržována určitá záruční doby. bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod Nebezpečí! k obsluze / bezpečnostní pokyny. Dobře si ho/ Přístroj a obalový...

  • Seite 79: Technická Data

    4. Technická data Omezte tvorbu hluku a vibrace na minimum! • Používejte pouze přístroje v bezvadném sta- Síťové napětí: ........ 230 V ~ 50 Hz • Pravidelně provádějte údržbu a čištění Příkon: ............850 W přístroje. Otáčky naprázdno: ......11.000 min •...
  • Seite 80 5.2 Nastavení ochranného zařízení (obr. 3) Varování! Varování! Vytáhnout síťovou zástrčku! • • Přístroj vypněte. Vytáhněte síťovou zástrčku! Jednoduchá výměna kotoučů aretací vřetena. • • Ochranné zařízení (4) na ochranu rukou nas- Aretaci vřetena stisknout a brusný kotouč tavte tak, aby byl broušený materiál veden nechat zaskočit.

  • Seite 81: Čištění, Údržba A Objednání Náhradních Dílů

    • 8. Čištění, údržba a objednání Používejte pouze brusné a rozbrušovací kotouče, které jsou schválené pro maximální náhradních dílů počet otáček 11.000 min a pro obvodovou rychlost 80 m/s. Nebezpečí! • Při používání diamantových dělicích kotoučů Před všemi čisticími pracemi vytáhněte síťovou dbejte na směr otáčení.

  • Seite 82: Likvidace A Recyklace

    9. Likvidace a recyklace Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty.
  • Seite 83 Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě...

  • Seite 84: Servisní Informace

    Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají...

  • Seite 85: Záruční List

    Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování...
  • Seite 86 Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu. Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný! Pozor! Noste ochranné...

  • Seite 87: Bezpečnostné Pokyny

    Nebezpečenstvo! 2.2 Objem dodávky Pri používaní prístrojov sa musia dodržiavať Prosím, skontrolujte kompletnosť výrobku na príslušné bezpečnostné opatrenia, aby bolo základe uvedeného objemu dodávky. V prípade možné zabrániť prípadným zraneniam a vecným chýbajúcich častí sa prosím obráťte najneskôr škodám. Preto si starostlivo prečítajte tento ná- do 5 pracovných dní...

  • Seite 88: Technické Údaje

    Prosím berte ohľad na skutočnosť, že naše príst- Uvedená emisná hodnota vibrácií sa môže taktiež roje neboli svojim určením konštruované na profe- použiť za účelom východiskového posúdenia sionálne, remeselnícke ani priemyselné použitie. vplyvov. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, reme- Obmedzte tvorbu hluku a vibráciu na mini- selníckych alebo priemyselných prevádzkach ako mum!

  • Seite 89: Pred Uvedením Do Prevádzky

    5. Pred uvedením do prevádzky 6. Obsluha Presvedčte sa pred zapojením prístroja do siete 6.1 Vypínač (obr. 4) o tom, či údaje na typovom štítku prístroja súhla- Uhlová brúska je vybavená bezpečnostným sia s údajmi elektrickej siete. vypínačom z dôvodu zabránenia nehodám. Pri Výstraha! zapnutí...

  • Seite 90: Výmena Sieťového Prípojného Vedenia

    6.3 Usporiadanie príruby pri použití brúsnych Výstraha! a rozbrusovacích kotúčov (obr. 6-9) 6.6 PRACOVNÉ POKYNY • Usporiadanie príruby pri použití zalomeného alebo rovného brúsneho kotúča. (obr. 7) 6.6.1 Hrubé brúsenie • a) Upínacia objímka Pozor! Používať ochranné zariadenie na • b) Prírubová...

  • Seite 91: Čistenie, Údržba A Objednanie Náhradných Dielov

    8. Čistenie, údržba a objednanie 9. Likvidácia a recyklácia náhradných dielov Prístroj sa nachádza v obale za účelom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- Nebezpečenstvo! bený zo suroviny a tým pádom je ho možné znovu Pred všetkými údržbovými a čistiacimi prácami použiť...
  • Seite 92 Len pre krajiny EÚ Neodstraňujte elektrické prístroje ako domový odpad! Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).

  • Seite 93: Servisné Informácie

    Servisné informácie Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov. Je potrebné...

  • Seite 94: Záručný List

    Záručný list Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser- visnom telefónnom čísle.

  • Seite 95: Konformitätserklärung

    SK vydáva nasledujúce prehlásenie o zhode podľa smernice standarder for artikkel EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Winkelschleifer TC-AG 125 (Einhell) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2006/95/EC Notifi...
  • Seite 96 EH 06/2014 (01) Anl_TC_AG_125_SPK1.indb 96 Anl_TC_AG_125_SPK1.indb 96 30.06.14 09:23 30.06.14 09:23...
