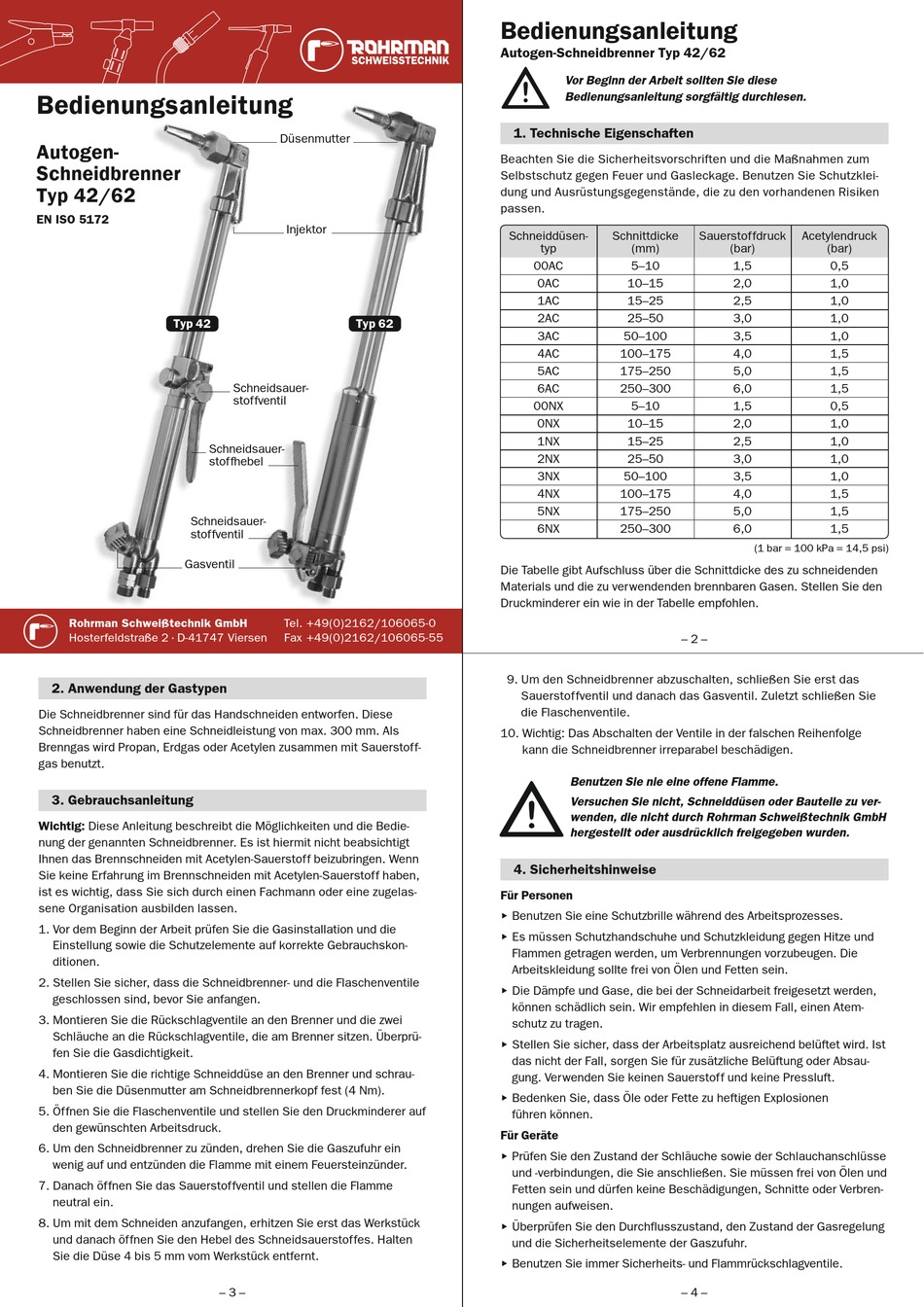

Rohrman Schweißtechnik 62 Bedienungsanleitung

Bedienungsanleitung
Autogen-
Schneidbrenner
Typ 42/62
EN ISO 5172
Typ 42
Schneidsauer-
stoffhebel
Schneidsauer-
stoffventil
Gasventil
Rohrman Schweißtechnik GmbH
Hosterfeldstraße 2 · D-41747 Viersen
2. Anwendung der Gastypen
Die Schneidbrenner sind für das Handschneiden entworfen. Diese
Schneidbrenner haben eine Schneidleistung von max. 300 mm. Als
Brenngas wird Propan, Erdgas oder Acetylen zusammen mit Sauerstoff-
gas benutzt.
3. Gebrauchsanleitung
Wichtig: Diese Anleitung beschreibt die Möglichkeiten und die Bedie-
nung der genannten Schneidbrenner. Es ist hiermit nicht beabsichtigt
Ihnen das Brennschneiden mit Acetylen-Sauerstoff beizubringen. Wenn
Sie keine Erfahrung im Brennschneiden mit Acetylen-Sauerstoff haben,
ist es wichtig, dass Sie sich durch einen Fachmann oder eine zugelas-
sene Organisation ausbilden lassen.
1. Vor dem Beginn der Arbeit prüfen Sie die Gasinstallation und die
Einstellung sowie die Schutzelemente auf korrekte Gebrauchskon -
ditionen.
2. Stellen Sie sicher, dass die Schneidbrenner- und die Flaschen ventile
geschlossen sind, bevor Sie anfangen.
3. Montieren Sie die Rückschlagventile an den Brenner und die zwei
Schläuche an die Rückschlagventile, die am Brenner sitzen. Überprü-
fen Sie die Gasdichtigkeit.
4. Montieren Sie die richtige Schneiddüse an den Brenner und schrau-
ben Sie die Düsenmutter am Schneidbrennerkopf fest (4 Nm).
5. Öffnen Sie die Flaschenventile und stellen Sie den Druckminderer auf
den gewünschten Arbeitsdruck.
6. Um den Schneidbrenner zu zünden, drehen Sie die Gaszufuhr ein
wenig auf und entzünden die Flamme mit einem Feuersteinzünder.
7. Danach öffnen Sie das Sauerstoffventil und stellen die Flamme
neutral ein.
8. Um mit dem Schneiden anzufangen, erhitzen Sie erst das Werkstück
und danach öffnen Sie den Hebel des Schneid sauerstoffes. Halten
Sie die Düse 4 bis 5 mm vom Werkstück entfernt.
Düsenmutter
Injektor
Typ 62
Schneidsauer-
stoffventil
Tel. +49(0)2162/106065-0
Fax +49(0)2162/106065-55
– 3 –
Bedienungsanleitung
Autogen-Schneidbrenner Typ 42/62
Vor Beginn der Arbeit sollten Sie diese
Bedienungsanleitung sorgfältig durchlesen.
1. Technische Eigenschaften
Beachten Sie die Sicherheitsvorschriften und die Maßnahmen zum
Selbstschutz gegen Feuer und Gasleckage. Benutzen Sie Schutzklei-
dung und Ausrüstungsgegenstände, die zu den vorhandenen Risiken
passen.
Schneiddüsen- Schnittdicke
typ (mm)
00AC 5–10
0AC 10–15
1AC 15–25
2AC 25–50
3AC 50–100
4AC 100–175
5AC 175–250
6AC 250–300
00NX 5–10
0NX 10–15
1NX 15–25
2NX 25–50
3NX 50–100
4NX 100–175
5NX 175–250
6NX 250–300
Die Tabelle gibt Aufschluss über die Schnittdicke des zu schneidenden
Materials und die zu verwendenden brennbaren Gasen. Stellen Sie den
Druckminderer ein wie in der Tabelle empfohlen.
9. Um den Schneidbrenner abzuschalten, schließen Sie erst das
Sauerstoffventil und danach das Gasventil. Zuletzt schließen Sie
die Flaschenventile.
10. Wichtig: Das Abschalten der Ventile in der falschen Reihenfolge
kann die Schneidbrenner irreparabel beschädigen.
Benutzen Sie nie eine offene Flamme.
Versuchen Sie nicht, Schneiddüsen oder Bauteile zu ver-
wenden, die nicht durch Rohrman Schweißtechnik GmbH
hergestellt oder ausdrücklich freigegeben wurden.
4. Sicherheitshinweise
Für Personen
u Benutzen Sie eine Schutzbrille während des Arbeitsprozesses.
u Es müssen Schutzhandschuhe und Schutzkleidung gegen Hitze und
Flammen getragen werden, um Verbrennungen vorzubeugen. Die
Arbeitskleidung sollte frei von Ölen und Fetten sein.
u Die Dämpfe und Gase, die bei der Schneidarbeit freigesetzt werden,
können schädlich sein. Wir empfehlen in diesem Fall, einen Atem -
schutz zu tragen.
u Stellen Sie sicher, dass der Arbeitsplatz ausreichend belüftet wird. Ist
das nicht der Fall, sorgen Sie für zusätzliche Belüftung oder Absau-
gung. Verwenden Sie keinen Sauerstoff und keine Pressluft.
u Bedenken Sie, dass Öle oder Fette zu heftigen Explosionen
führen können.
Für Geräte
u Prüfen Sie den Zustand der Schläuche sowie der Schlauchanschlüsse
und -verbindungen, die Sie anschließen. Sie müssen frei von Ölen und
Fetten sein und dürfen keine Beschädigungen, Schnitte oder Verbren-
nungen aufweisen.
u Überprüfen Sie den Durchflusszustand, den Zustand der Gasregelung
und die Sicherheitselemente der Gaszufuhr.
u Benutzen Sie immer Sicherheits- und Flammrückschlagventile.
Sauerstoff druck Acetylendruck
(bar) (bar)
1,5 0,5
2,0 1,0
2,5 1,0
3,0 1,0
3,5 1,0
4,0 1,5
5,0 1,5
6,0 1,5
1,5 0,5
2,0 1,0
2,5 1,0
3,0 1,0
3,5 1,0
4,0 1,5
5,0 1,5
6,0 1,5
(1 bar = 100 kPa = 14,5 psi)
