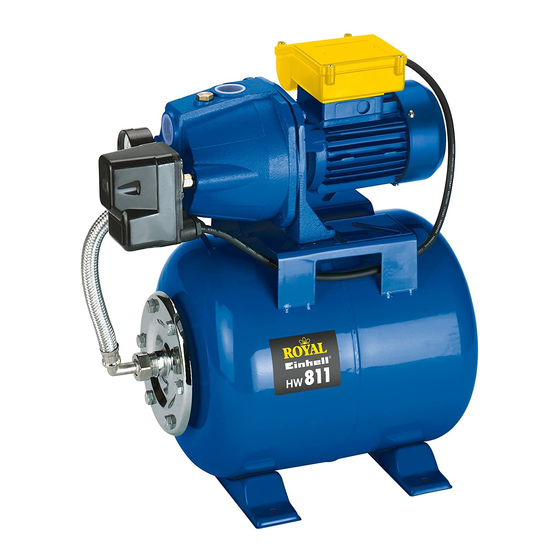

Einhell Royal HW 811 Bedienungsanleitung

Hauswasserwerk
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 4

Quicklinks

HW 811
Water Works
Artikel-Nr.: 4173126
Ident-Nr.:
01028

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Einhell Royal HW 811

Inhaltszusammenfassung für Einhell Royal HW 811

  • Seite 1 HW 811 Artikel-Nr.: 4173126 Water Works Ident-Nr.: 01028...

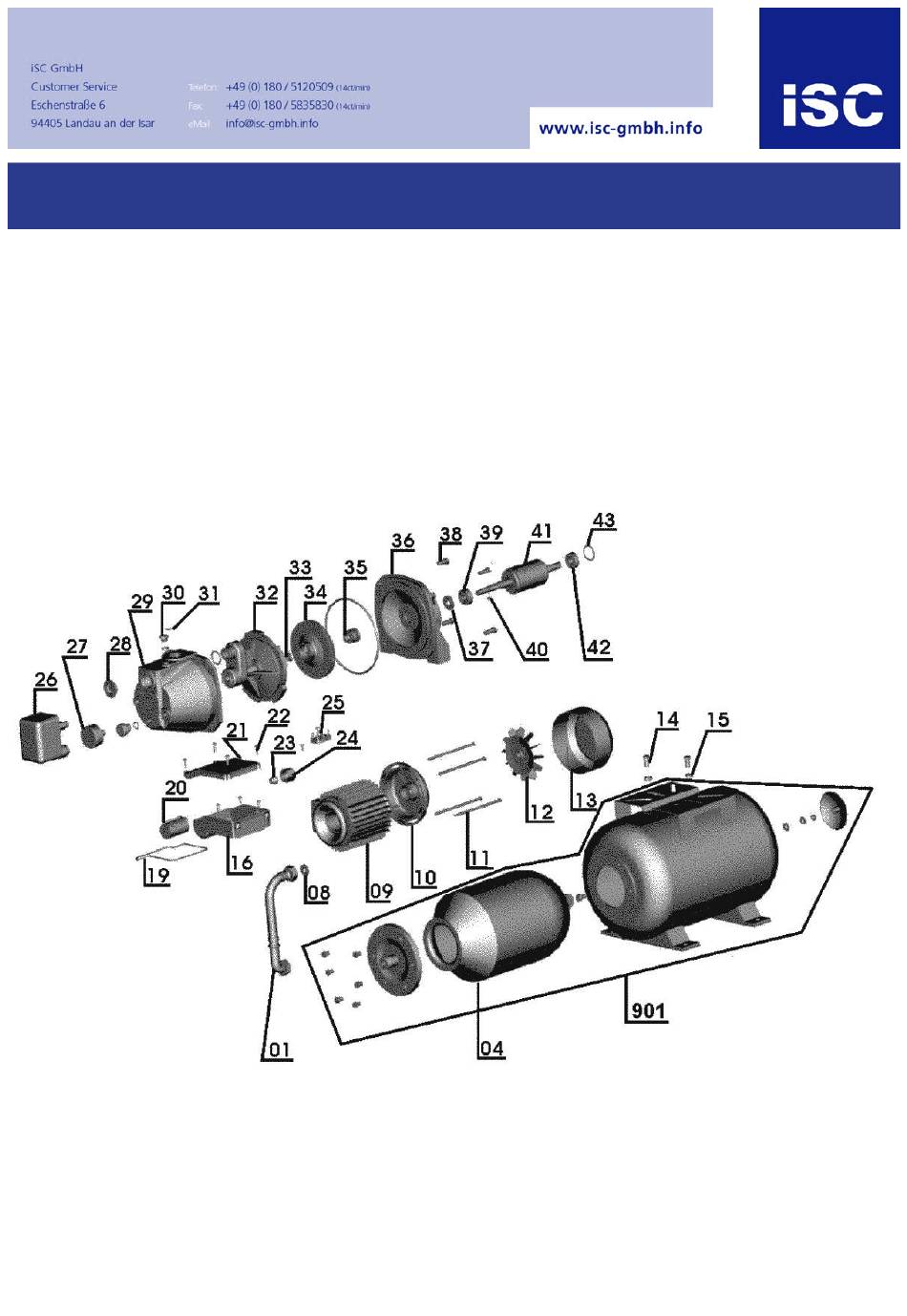

  • Seite 2 Komponenten / Ersatzteile Position Artikel-Nr. Beschreibung 417312501001 Tube 417312501003 Tank Cover 417312501004 waterbag 417312501008 Gasket 417312501010 motor cover 417312501019 Seal Ring 417312501020 Capacitor 417312501026 Pressure Switch 417312501032 Diffuse 417312501033 417312501034 pump wheel 417312501036 base plate 417312501037 Water Proof Ring 417312501038 Screw 417312501039 Ball Bearing 6201RZ...
  • Seite 3 Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 1 ® Bedienungsanleitung Hauswasserwerk Operating Instructions House Waterworks Mode d’emploi Système domestique de pompage d’eau Gebruiksaanwijzing Huiswatervoorzieningsinstallatie Instrukcja obsługi Przenośne urządzenie hydroforowe Upute za uporabu Kućni vodovod Art.-Nr.: 41.731.26 I.-Nr.: 01015...

  • Seite 4: Sicherheitshinweise

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 2 1. Sicherheitshinweise entsprechen. Das Hauswasserwerk niemals am Netzkabel anheben, transportieren oder befestigen. Stellen Sie sicher, dass die elektrische Steckver- bindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchtigkeit geschützt sind. Vor jeder Arbeit am Hauswasserwerk Netz- Bitte lesen Sie die Gebrauchsanweisung stecker ziehen.

  • Seite 5: Bedienungshinweise

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 3 Zur Förderung von klarem Wasser (Süßwasser), dingt die Verlegung der Saugleitung über die Regenwasser oder leichte Waschlauge/ Brauch- Pumpenhöhe, Luftblasen in der Saugleitung wasser verzögern und verhindern den Ansaugvorgang. Saug- und Druckleitung sind so anzubringen, 4.

  • Seite 6: Auswechseln Der Netzleitung

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 4 Wasser auffüllen. Ein Auffüllen der Saugleitung beschleunigt den Ansaugvorgang. 11. Auswechseln der Netzleitung Saug- und Druckleitung dicht anschließen. Druckleitung schließen. Achtung das Gerät vom Netz trennen! Pumpe anschließen – das Ansaugen kann bei Bei defekter Netzleitung, darf diese nur durch max.

  • Seite 7: Störungen

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 5 12. Störungen Kein Motoranlauf Ursachen Beheben Netzspannung fehlt Spannung überprüfen Pumpenrad blockiert-Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen Pumpe saugt nicht an Ursachen Beheben Saugventil nicht im Wasser Saugventil im Wasser anbringen Pumpenraum ohne Wasser Wasser in Ansauganschluss füllen...

  • Seite 8: Safety Instructions

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 6 1. Safety instructions out any work on the house waterworks. Avoid exposing the house waterworks to a direct water jet. The user-owner is responsible for observing local regulations concerning the safety and installation of equipment.

  • Seite 9: Technical Data

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 7 a suction set consisting of a suction hose, a suction obstruct priming. basket and a non-return valve in order to prevent Avoid drawing in foreign bodies (sand, etc.); fit a lengthy re-priming times and unnecessary damage to pre-filter if necessary.

  • Seite 10: Maintenance Instructions

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 8 10. Maintenance instructions The house waterworks requires by and large no maintenance. Nevertheless we recommend inspecting and cleaning the appliance in regular intervals to ensure that it serves you well for many years.

  • Seite 11: Ordering Replacement Parts

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 9 12. Faults The motor fails to start Causes Remedies No voltage Check the power supply Pump impeller is blocked - thermostat has switched off Dismantle the pump and clean it The pump fails to draw in any water...

  • Seite 12: Consignes De Sécurité

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 10 1. Consignes de sécurité Ne soulevez ni ne transportez ni ne fixez jamais le système domestique de pompage d’eau par le câble secteur. Assurez-vous que les connexions électriques enfichables se trouvent dans la zone protégée contre l’inondation et/ou qu’elles sont à...
  • Seite 13 Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 11 3. Application prévue dans le mode 7. Conduite d’aspiration d’emploi Le diamètre de la conduite d’aspiration, soit un tuyau flexible soit un tube, devrait être d’au Domaine d’application moins 1 pouce; pour une hauteur d’aspiration de Pour l’irrigation et l’arrosage d’espaces verts, de...

  • Seite 14: Mise En Service

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 12 endroit sec. raccord de la conduite En cas de risque de gel, vidangez complètement de refoulement le système domestique de pompage d’eau. Après une période d’arrêt prolongé, vérifiez par une brève mise en et hors circuit si le rotor raccord de la tourne irréprochablement.

  • Seite 15: Commande De Pièces De Rechange

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 13 12. Défaillances Aucun démarrage du moteur Causes Remèdes La tension de secteur manque Vérifier la tension Blocage de la roue à aubes - arrêt du thermostat Démonter la pompe et la nettoyer La pompe n’aspire pas...

  • Seite 16: Veiligheidsvoorschriften

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 14 1. Veiligheidsvoorschriften De wisselspanning van 230 V vermeld op het kenplaatje van de huiswatervoorzieningsinstallatie moet overeenkomen met de voorhanden zijnde netspanning. De huiswatervoorzieningsinstallatie nooit met de netkabel opheffen, transporteren of bevestigen.

  • Seite 17: Aanwijzingen Voor Het Gebruik

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 15 3. Gebruiksdoeleinde aanzuighoogte van meer dan 5 m is 1 1 duim aan te raden. Toepassingsgebied Zuigklep (voetklep) met zuigkorf aanbrengen aan Voor het irrigeren en gieten van plantsoenen, de zuigleiding. Mocht dit niet mogelijk zijn, moet...

  • Seite 18: Inbedrijfstelling

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 16 Tijdens het aanzuigen moeten de in de waterzak wordt gepompt, zet die zich uit en drukleiding voorhanden zijnde afsluiters verhoogt de druk in de luchtkamer tot de (spuitmondstukken, kleppen etc.) helemaal uitschakeldruk.

  • Seite 19: Bestellen Van Wisselstukken

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 17 12. Storingen Motor draait niet Oorzaken Verhelpen Netspanning ontbreekt Spanning controleren Pompwiel zit vast – thermische beveiliging heeft Pomp ontmantelen en schoonmaken de pomp stopgezet Pomp zuigt niet aan Oorzaken Verhelpen...

  • Seite 20: Wskazówki Dotyczące Bezpieczeństwa

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 18 1. Wskazówki dotyczące elektryk. Napięcie przemienne 230 V podane na tabliczce bezpieczeństwa znamionowej urządzenia powinno być zgodne z napięciem sieci. Zabrania się podnoszenia, transportowania oraz mocowania urządzenia przy użyciu kabla. Należy zapewnić, aby elektryczne złącza wtykowe umieszczone były w miejscach...
  • Seite 21 Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 19 3. Przeznaczenie 7. Przewód ssący Zakres zastosowania Średnica przewodu ssącego, niezależnie czy jest Do nawadniania i podlewania terenów zielonych, to wąż czy też rura, powinna wynosić co grządek warzywnych i ogrodów najmniej 1 cal;...

  • Seite 22: Wskazówki Dotyczące Konserwacji

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 20 złączki gwintowanej do przyłącza ciśnieniowego prawidłowo, krótko załączając i wyłączając (1” IG ) pompy. pompę. Oczywiście, można też podłączyć wąż W razie niedrożności urządzenia należy ciśnieniowy 1/2” za pomocą odpowiednich podłączyć przewód tłoczny do przewodu dwuzłączek.

  • Seite 23: Zamawianie Części Zamiennych

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 21 12. Usterki Silnik nie uruchamia się Przyczyny Usuwanie Brak napięcia w sieci Sprawdzić napięcie Zablokowany wirnik pompy – zadziałał czujnik Rozłożyć pompę na części i wyczyścić temperatury Pompa nie zasysa Przyczyny Usuwanie Zawór ssący niezanurzony w wodzie...

  • Seite 24: Sigurnosne Napomene

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 22 1. Sigurnosne napomene Provjerite leže li električni utični spojevi u području sigurnom od poplava odnosno jesu li zaštićeni od vlage. Prije svakog rada na kućnom vodovodu izvucite utikač. Izbjegavajte direktno izlaganje kućnog vodovoda mlazu vode.
  • Seite 25 Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 23 4. Napomene za uporabu sprečavaju usisavanje. Usisni i tlačni vod namjestite tako da mehanički ne pritišću na pumpu. U osnovi preporučamo primjenu predfiltra i garniture Usisni ventil trebao bi ležati dovoljno duboko u za usisavanje s usisnim crijevom, usisnom košarom i...

  • Seite 26: Upute Za Održavanje

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 24 može trajati do 5 minuta. Pumpa se isključuje kad se postigne tlak isklapanja od 3 bara. Nakon pada tlaka zbog potrošnje vode pumpa se automatski uključuje (tlak uklapanja oko 1,5 bara) 10.

  • Seite 27: Narudžba Zamjenskih Dijelova

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 25 12. Smetnje Motor ne radi Uzroci Otklanjanje smjetnji Nema napona mreže Provjeriti napon Blokiran zupčanik pumpe - termo-sklopka se je isključila Rastaviti pumpu i očistiti Pumpa ne usisava Uzroci Otklanjanje smjetnji...

  • Seite 28: Konformitätserklärung

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 26 ISC GmbH Konformitätserklärung Eschenstraße 6 D-94405 Landau/Isar ürün ile ilgili olarak AB Yönetmelikleri ve erklärt folgende Konformität gemäß EU-Richtlinie Normlar∂ gere©ince aμa©∂daki uygunluk aç∂kla und Normen für Artikel declares conformity with the EU Directive mas∂n∂...
  • Seite 29 Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 27 GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der...

  • Seite 30: Garancijski List

    Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 28 WARRANTY CERTIFICATE GARANTIE The product described in these instructions comes with a 2 year warranty Nous fournissons une garantie de 2 ans pour l’appareil décrit dans le mode covering defects. This 2-year warranty period begins with the passing of risk or d’emploi, en cas de vice de notre produit.
  • Seite 31 Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 29 D Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
  • Seite 32 Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 30 Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis. Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.
  • Seite 33 Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 31...
  • Seite 34 Anleitung HW 811 SPK1 27.07.2005 14:54 Uhr Seite 32 Nadruk of andere reproductie van documentatie en geleidepapieren Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und van de producten, geheel of gedeeltelijk, enkel toegestaan mits Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- uitdrukkelijke toestemming van ISC GmbH.
