Handbuch
Programmierung der
Automatensteuerung

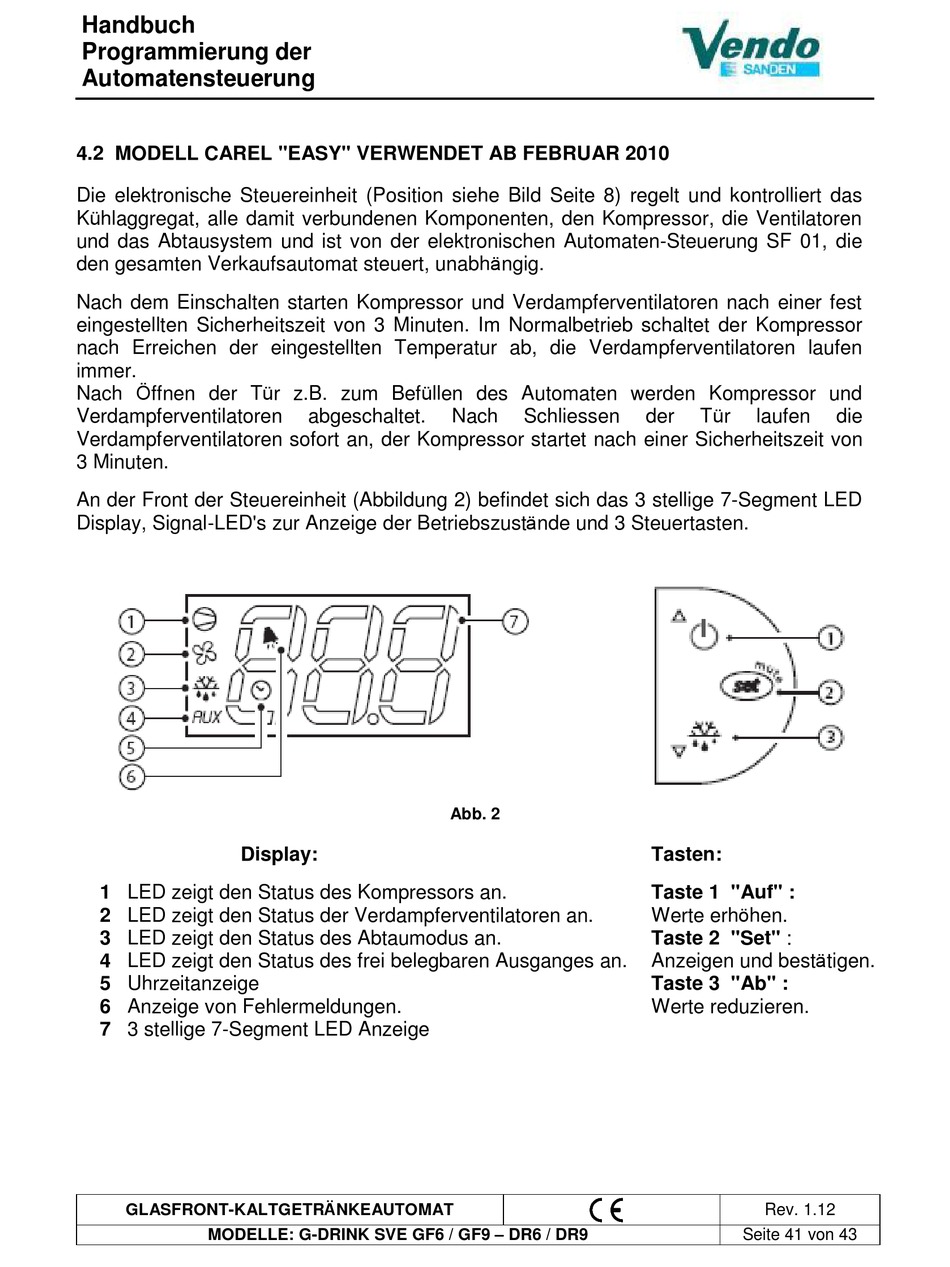

4.2 MODELL CAREL "EASY" VERWENDET AB FEBRUAR 2010
Die elektronische Steuereinheit (Position siehe Bild Seite 8) regelt und kontrolliert das
Kuhlaggregat, alle damit verbundenen Komponenten, den Kompressor, die Ventilatoren
und das Abtausystem und ist von der elektronischen Automaten-Steuerung SF 01, die
den gesamten Verkaufsautomat steuert, unabha ngig.
Nach dem Einschalten starten Kompressor und Verdampferventilatoren nach einer fest
eingestellten Sicherheitszeit von 3 Minuten. Im Normalbetrieb schaltet der Kompressor
nach Erreichen der eingestellten Temperatur ab, die Verdampferventilatoren laufen
immer.
Nach O ffnen der Tur z.B. zum Befullen des Automaten werden Kompressor und
Verdampferventilatoren
Verdampferventilatoren sofort an, der Kompressor startet nach einer Sicherheitszeit von
3 Minuten.
An der Front der Steuereinheit (Abbildung 2) befindet sich das 3 stellige 7-Segment LED
Display, Signal-LED's zur Anzeige der Betriebszusta nde und 3 Steuertasten.
Display:
1 LED zeigt den Status des Kompressors an.
2 LED zeigt den Status der Verdampferventilatoren an.
3 LED zeigt den Status des Abtaumodus an.
4 LED zeigt den Status des frei belegbaren Ausganges an.
5 Uhrzeitanzeige
6 Anzeige von Fehlermeldungen.
7 3 stellige 7-Segment LED Anzeige
GLASFRONT-KALTGETRA NKEAUTOMAT
MODELLE: G-DRINK SVE GF6 / GF9 Ü DR6 / DR9
abgeschaltet.
Nach
Abb. 2
Schliessen
der
Tur
Tasten:
Taste 1 "Auf" :
Werte erho hen.
Taste 2 "Set" :
Anzeigen und besta tigen.
Taste 3 "Ab" :
Werte reduzieren.
laufen
die
Rev. 1.12
Seite 41 von 43
