Mark3D Mark Two Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

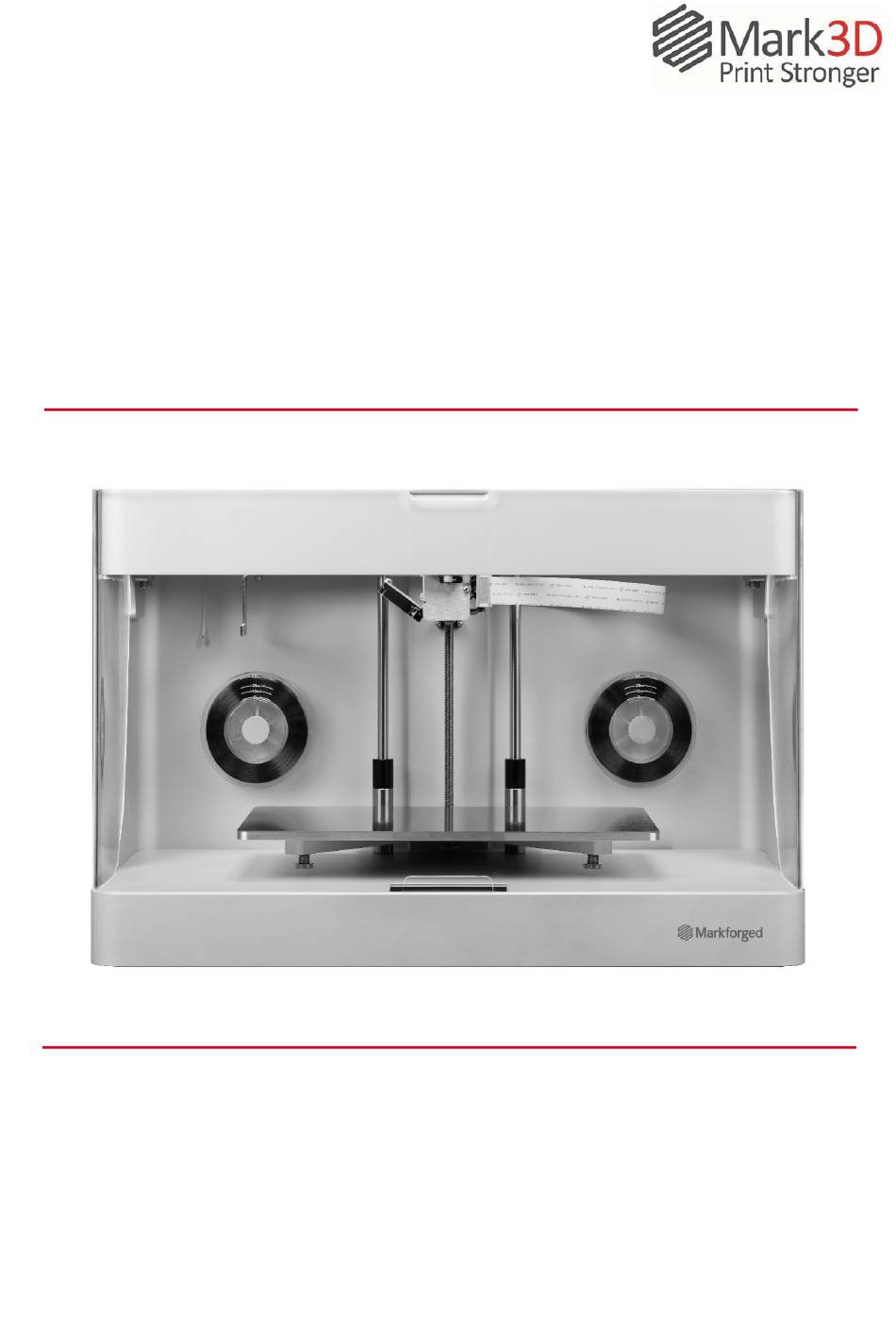

MARK TWO
Installationsanleitung





www.mark3d.de




Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mark3D Mark Two

Inhaltszusammenfassung für Mark3D Mark Two

  • Seite 1     MARK TWO  Installationsanleitung            www.mark3d.de       ...

  • Seite 2: Inhaltsverzeichnis

      INHALTSVERZEICHNIS  INHALTSVERZEICHNIS  .......................... 2  1.  Sicherheit  ............................ 3  2.  Wichtige Information zu Nylon / PA6  .................... 4  3.  Zubehör ............................ 5  4.  Auspacken und installieren ...................... 8  5.  Aktivieren Sie Ihren Mark Two ...................... 10  6.  Verbinden Sie Ihren Mark Two  ...................... 13  Sie haben 4 Möglichkeiten Ihre in EIGER erstellten Bauteile auf dem MARK TWO zu drucken .. 13  Verbinden via WiFi .......................... 13  Verbinden via Ethernet (LAN) ...................... 14  7.  Materialien einrichten  ........................ 16  8.  Nylon einlegen  .......................... 19  9.  Einlegen von Fasern ........................ 25  10.  Justieren der Bauplattform ....................... 28  Wie können Sie sicher sein, dass die Bauplattform richtig justiert ist .......... 28  11.  Vorbereiten der Bauplattform .................... 33 ...

  • Seite 3: Sicherheit

      1. SICHERHEIT  Herzlichen Glückwunsch zu Ihrem Mark Two!  Nehmen Sie sich bitte einen Moment Zeit und lesen Sie die folgenden Sicherheitshinweise.   Sicherheitswarnsymbole zeigen potenzielle Gefahren, welche Sie bitte beachten, wenn Sie  mit dem Mark Two arbeiten.     Achtung: Der Mark Two entwickelt hohe Temperaturen. Lassen Sie den Mark Two immer  abkühlen bevor Sie die Plexiglasblende oder den Deckel öffnen.    Achtung: Der Mark Two hat viele bewegliche Teile woran Sie sich verletzen können. Öffnen  Sie nie die Plexiglasblende oder den Deckel während der Mark Two in Betrieb ist.    Achtung: Benutzen Sie NUR die von MarkForged hergestellten Materialien. Der Mark Two ist  nur für diese Materialien entwickelt.    Achtung: Stecken Sie den Stecker in eine Steckdose, welche in der Nähe des Mark Two und  einfach zugänglich ist.    Achtung: Bei einem Notfall ziehen Sie sofort den Netzstecker raus.    Achtung: Der Mark Two schmilzt Thermoplaste während des Druckvorgangs. Dadurch  entstehen thermoplastische Gerüche. Nutzen Sie den Mark Two deshalb in einem belüfteten  Raum.            3     ...

  • Seite 4: Wichtige Information Zu Nylon / Pa6

      2. WICHTIGE INFORMATION ZU NYLON / PA6    Der Mark Two Composite 3D Drucker™ benutzt ein speziell abgestimmtes Nylon PA6  Kopolymer für den Fused Filament Fabrication (FFF) Druckprozess. Nylon ist ein erstaunlich  stabiler technischer Kunststoff und lässt sich sehr gut mit unseren Continuous Filament  Fabrication (CFF) Fasermaterialien verarbeiten. Aber es ist feuchtigkeitsanfällig. Wenn Nylon  zu feucht geworden ist, wird sich das negativ auf die Druckqualität auswirken.  Bitte achten Sie besonders darauf, das Nylon IMMER in der geschlossenen Dry Box  aufzubewahren.      Lassen Sie NIE eine Nylonspule geöffnet liegen.   Öffnen Sie nie die Verpackung einer Nylonspule, solange Sie diese nicht benutzen.   Stellen Sie sicher, dass die Dry Box KOMPLETT geschlossen ist.    Sollten Sie den Mark Two für eine bestimmte Zeit nicht nutzen, entfernen Sie das Nylon und  den PTFE‐Schlauch von der Dry Box. Stecken Sie die rote Verschlusskappe ein.    Öffnen Sie die Dry Box nur dann, wenn es wirklich nötig ist. Wenn die Dry Box geöffnet  werden muss, dann bitte so kurz wie möglich.    Bitte prüfen Sie die Nylon Verpackung, ob sie komplett geschlossen ist.     4     ...

  • Seite 5: Zubehör

      3. ZUBEHÖR  Ihr Mark Two wird mit folgendem Zubehör geliefert:                  Bauplattform  Elmer's Klebestift: Diesen wasserlöslichen Klebestift bitte vor JEDEM Druck  verwenden.      Justierstreifen: Benutzen Sie diese Schmiermittel: Bei jedem Austausch der Streifen um die Bauplattform, die Nylondüse Druckdüsen UNBEDINGT verwenden. und die Faserdüse zu justieren. Pinzette: Ideal um u.a. überschüssiges PTFE Schlauch: Verbindet die Dry Box Nylon von der Düse zu entfernen.
  • Seite 6   Verschlusskappe: Die Dry Box ver- Faser Düsen: Ersatzdüsen für Fiber. schließen, wenn der Mark Two (3 St. bei Professional & Enterprise, nicht verbunden ist. 1 St. bei Standard Kit inklusive) Nylon Düsen: Ersatzdüsen für Faser Einsätze: Ersatzeinsätze für Nylon. (3 St. bei Professional & Enterprise, Faserdüse.
  • Seite 7     USB A-B Kabel USB Verlängerung       Spachtel: Um Bauteile von der Inbusschlüssel: Zum Justieren der   Bauplattform zu trennen. Faserdüse.       WiFi Antenne Netzteil       7     ...

  • Seite 8: Auspacken Und Installieren

      4. AUSPACKEN UND INSTALLIEREN  Auspacken Ihres Mark Two Composite 3D Printer       1. Entfernen Sie den Transportschutz     2. Entfernen Sie  die Kabelbinder am Druckkopf        8     ...

  • Seite 9: Installieren Der Wifi Antenne

      Installieren der WiFi Antenne  1. Schrauben Sie die WiFi Antenne in die SMA Buchse auf der Rückseite des Mark Two oder  stecken Sie das Ethernetkabel in den Ethernetstecker. Für die WiFi‐ und Ethernet‐ Verbindungen müssen Sie eventuell Ihre Einstellungen am DHCP anpassen.   Weiter Informationen zu den Verbindungen finden Sie auf Seite 11.        Einschalten  1. Stecken Sie den Netzstecker in eine Steckdose und in den Stecker auf der Rückseite des Mark  Two. Bitte beachten Sie: die flache Seite des Steckers MUSS nach oben zeigen.    2. Drücken Sie den Schalter auf ON.  3. Nach wenigen Sekunden leuchtet das Display und zeigt die Temperaturen der Düsen an.                   9     ...

  • Seite 10: Aktivieren Sie Ihren Mark Two

      5. AKTIVIEREN SIE IHREN MARK TWO  Anlegen Ihres Eiger‐Kontos   Bevor Sie Ihren Mark Two in Betrieb nehmen können, ist es notwendig, ein Eiger‐Konto  anzulegen.   Für das Setup, die Registrierung und die Benutzung der Eiger‐Software und des Druckers ist  der Google Chrome Browser Voraussetzung.  Für die Registrierung und die Aktivierung gehen Sie auf die Seite  https://www.eiger.io/register  Geben Sie Ihre E‐Mail‐Adresse und die Seriennummer Ihres Druckers ein. Die Seriennummer  finden Sie auf der beigelegten Karte (Getting Started). Anschließend erhalten Sie eine  Aktivierungsmail an die angegebene E‐Mail‐Adresse.   Öffnen Sie die erhaltene Aktivierungsmail und klicken auf den Anmeldelink.  Geben Sie Ihre Benutzerinformationen ein und legen Sie einen Benutzernamen und ein  Passwort an.   Sobald die Anmeldung durchgeführt wurde, können Sie sich unter https://www.eiger.io  einloggen.    Aktivierung des Mark Two  Wenn Ihr Mark Two mit dem Internet verbunden ist, trennen Sie bitte die Verbindung.  Loggen Sie sich in Ihrem EIGER Konto ein  Gehen Sie zur Settings Page   Gehen Sie zu https://www.eiger.io/settings?s=profile   Oder klicken Sie auf den Settings Menu Button oben rechts und wählen Sie Settings        10     ...
  • Seite 11   Gehen Sie zu Printer Settings, indem Sie auf Printer in der linken Menüleiste klicken       Klicken Sie auf Add Printer         11     ...
  • Seite 12   Um sich registrieren zu können, tragen Sie bitte Folgendes ein:   Einen Namen für Ihren Mark Two   Die Machinen ID und den Access Key finden Sie hier:   Auf dem Typenschild auf der Rückseite   Oder auf der beigefügten Willkommenskarte   Oder auf dem Info Display Ihres Mark Two      Wenn Sie die Daten eingegeben haben, klicken Sie bitte auf Add Printer  Verbinden Sie Ihren Mark Two mit dem Internet. Die Anleitung dazu finden Sie auf Seite 11ff.  Sobald die Verbindung steht, erscheint Ihr Mark Two in Ihrem EIGER Konto.              12     ...

  • Seite 13: Verbinden Sie Ihren Mark Two

      6. VERBINDEN SIE IHREN MARK TWO  Sie haben 4 Möglichkeiten Ihre in EIGER erstellten Bauteile auf dem  MARK TWO zu drucken  1. WiFi (via W‐LAN) – drucken Sie das Bauteil direkt aus EIGER indem Sie printing wählen.  2. Ethernet (via LAN) ‐ drucken Sie das Bauteil direkt aus EIGER indem Sie printing wählen.  3. Mit einem USB (FAT32) Stick. Erstellen Sie einen mfp Datensatz in EIGER und exportieren Sie  den Datensatz auf einen USB Stick, indem Sie auf Export Build klicken. Stecken Sie den USB  Stick in die Buchse auf der Rückseite des Mark Two.   4. Direkt aus dem Druckerspeicher. Erstellen Sie einen mfp Datensatz in EIGER und exportieren  Sie den Datensatz, indem Sie auf Export Build klicken. Sie können den mfp Datensatz via USB  Datenkabel an den Mark Two schicken.  Sie können nicht direkt von Ihrem PC einen Druckauftrag starten, wenn Sie durch ein USB‐ Kabel mit dem Mark Two verbunden sind. Mit dem USB‐Kabel können nur Daten an den  Speicher geschickt werden.  Um Datensätze vom USB‐Stick oder internen Speicher zu drucken, wählen Sie auf dem  Display USB / Onboard Storage und dann den gewünschten Datensatz für den Druck.    Verbinden via WiFi  1. Drücken Sie auf dem Mark Two Display auf das WiFi Symbol rechts oben.      13     ...

  • Seite 14: Verbinden Via Ethernet (Lan)

      2. Setzen Sie den WiFi Schalter auf ON und drücken Sie die Configure Taste.    3. Drücken Sie Network Name Menü. Sie sehen eine Liste der verfügbaren WiFi Verbindungen.  Wählen Sie Ihre Verbindung aus der Liste aus.    4. Wenn notwendig, tragen Sie Ihr Passwort sein.  Achtung: Der Mark Two unterstützt offene oder WPA2 Netzwerke.  5. Drücken Sie Save. Der Mark Two verbindet sich jetzt mit dem ausgewählten WiFi Netzwerk.  Wenn der Mark Two erfolgreich verbunden ist, werden Sie auf die EIGER Seite geleitet.  “Mark Two” in der oberen rechten Ecke auf dem Bildschirm wird durch den Namen ersetzt,  den Sie für Ihren Mark Two gewählt haben, als Sie sich auf EIGER registrierten.    Verbinden via Ethernet (LAN)  1. Stecken Sie Ihr Ethernet Kabel in den Ethernet Stecker.   Achtung: Stellen Sie sicher, dass Ihr LAN DHCP nutzt.  2. Starten Sie Ihren Mark Two neu.           14     ...
  • Seite 15   3. Wenn Ihr Mark Two neu gestartet wurde, erscheint das Ethernet Symbol (<••>) oben rechts  auf dem Bildschirm.    Achtung: Falls Sie Ihren Mark Two bereits gestartet haben, bevor Sie ihn registriert oder sich  ein EIGER angemeldet haben, müssen Sie den Mark Two einmal aus‐ und wieder anschalten.         15     ...

  • Seite 16: Materialien Einrichten

      7. MATERIALIEN EINRICHTEN  Einrichten der Nylon Dry Box und Installieren des Materialschlauchs  Achtung: Stellen Sie sicher, dass die Nylon Dry Box immer GESCHLOSSEN und VERRIEGELT  bleibt. Öffnen Sie die Dry Box nur, wenn Sie Material wechseln oder schnell Material laden.  Lassen Sie die Nylon‐Rolle NIE offen liegen. Installieren des Materialschlauchs  1. Legen Sie den transparenten Materialschlauch in das Messinganschlussstück in der  schwarzen Dry Box ein.     2. Fügen Sie das andere Ende des Schlauchs in die Öffnung auf der Rückseite des Mark Two.     16     ...

  • Seite 17: Achtung: Anbringen Und Entfernen Des Nylonschlauchs An Der Dry Box

        3. Fügen Sie den Schlauch in das Anschlussstück am Ende des Extruders ein.     4. Ziehen Sie den Schlauch langsam nach vorne und setzen sie den Schlauch korrekt in das    Anschlussstück am Extruder.   Achtung: Anbringen und Entfernen des Nylonschlauchs an der Dry  Box        17     ...
  • Seite 18   Um den Schlauch von der Dry Box zu entfernen, drücken Sie auf den orangen Ring an dem  Anschlussstück, um es zu entriegeln. Dann ziehen Sie den Schlauch aus dem Anschlussstück.  Der Schlauch muss sich problemlos entfernen lassen. Ist das nicht der Fall, prüfen Sie, ob der  Ring wirklich entriegelt ist.   Sollten Sie Ihren Mark Two für längere Zeit nicht in Betrieb haben oder Sie wollen den Mark  Two transportieren, trennen Sie die Dry Box bitte von dem Mark Two. Achten Sie unbedingt  darauf, dass Sie die Öffnung in dem Anschlussstück mit dem roten Verschlussstopfen  verschließen. Sonst besteht die Gefahr, dass das Nylon feucht wird, was sich auf die Qualität  der späteren Bauteile auswirken kann.           18     ...

  • Seite 19: Nylon Einlegen

      8. NYLON EINLEGEN  Erneutes Einlegen:  Entfernen von restlichem Nylon  Achtung: Wenn Sie zum ersten Mal Material einlegen, gehen Sie bitte zu "Nylon einlegen“  weiter unten.  Wenn Sie Nylon von einer neuen Spule einlegen möchten, müssen Sie das Nylon, welches  in dem Schlauch zwischen dem Extruder und dem Druckkopf ist, entfernen.    1. Starten Sie Unload Nylon im Load/Unload Material Menü.  2. Wenn der Druckkopf aufgeheizt wurde, erscheint folgende Aufforderung: "ensure the  bowden tube is clear". Tun Sie das, indem Sie die Rändelschrauben außen am Extruder mit  Linksdrehungen entfernen.              19     ...
  • Seite 20       3. Ziehen Sie das 24 Zoll lange Nylon‐Reststück, welches sich in dem Schlauch befindet, raus.  Die Spitze am anderen Ende des Nylon‐Reststückes ist heiß. Seien Sie vorsichtig.         4. Führen Sie den Sechskant zurück in den Extruder und ziehen Sie die Rändelschraube fest.  Jetzt können Sie erneut Nylon einlegen.                 20     ...
  • Seite 21   Nylon einlegen    1. Stellen Sie sicher, dass die Dry Box richtig aufgebaut ist.    2. Entfernen Sie die leere Nylonspule und den Trockenbeutel von der Dry Box.    3. Nehmen Sie die neue Spule aus der Verpackung und legen Sie den neuen Trockenbeutel in  die Dry Box.           4. Setzen Sie die neue Spule auf die Achse.                       21     ...
  • Seite 22   5. Installieren Sie die magnetische Rücklaufsicherung.        6. Setzen Sie die Spule mit der Achse in die Dry Box. Das Metallstück der Achse muss in der V‐ förmigen Vertiefung liegen. Das Nylon muss immer von der Spule von oben in den Schlauch  zum Mark Two laufen.    Schneller Tipp: Die Nylonrolle ist gewickelt und unter Spannung. Halten Sie das Nylon immer  gegen die Spule, um ein Abspulen zu vermeiden. Achten Sie darauf, dass sich das Nylon nie  von der Spule abrollt.                             22     ...
  • Seite 23   7. Schieben Sie etwas Nylon in den transparenten Schlauch.        Achtung: Achten Sie immer darauf, dass die Dry Box geschlossen und verriegelt ist, außer  wenn Sie schnell Nylon einlegen möchten.     8. Drücken Sie oben rechts auf dem Display auf das „Settings” Symbol und dann wählen Sie  „Load/Unload Material” und dann „Load Nylon” aus.    9. Der Druckkopf wird jetzt aufgeheizt. Wenn der Druckkopf die richtige Temperatur erreicht  hat, erscheint die „Next” Taste. Drücken Sie die Taste um fortzufahren. Der Extruder startet.  Schieben Sie das Nylon langsam in den Extruder, bis es von diesem erfasst wird.         10. Der Extruder greift das Nylon und zieht es durch den Schlauch. Sie sehen das Nylon auf der  anderen Seite des Extruders herauskommen (siehe Bild). Es wird ungefähr 1 Minute dauern.     23     ...
  • Seite 24       11. Wenn das Nylon am Druckkopf angekommen ist wird Nylon aus der Düse kommen.   12. Lassen Sie ca. 30 mm Nylon rauskommen. Drücken Sie dann Stop.        13. Sollte das Nylon nicht bis zur Düse transportiert werden, wiederholen Sie den Vorgang.    14. Das Nylon ist eingelegt. Benutzen Sie die Pinzette und reinigen Sie die Düse von dem  ausgetretenen Nylon.     Achtung: Die Düse ist heiß. Vorsicht beim Reinigen der Düse.     15. Drücken Sie Done auf dem Display, um fortzufahren. Das Nylon ist jetzt eingelegt und bereit  für den Druck.                24     ...

  • Seite 25: Einlegen Von Fasern

      9. EINLEGEN DER FASERN  Achtung: Die Faserspulen sind unter Spannung. Wenn Sie das Klebeband entfernen und die Faser loslassen wird sich die Faser abwickeln. Sie können Sie nicht wieder von Hand aufwickeln. Drücken Sie die Faser immer gegen die Spule und nutzen Sie das Klebeband, damit sich die Faser nicht abwickelt.
  • Seite 26   7. Halten Sie das Ende der Faser mit Ihrer rechten Hand und den Faserschlauch mit Ihrer linken  Hand. Legen Sie die abgewickelte Faser in den Schlauch ein. Achten Sie darauf, dass Sie die  Faser nicht knicken oder biegen. Wenn die Faser bricht, müssen Sie das Stück aus dem  Schlauch entfernen und neu beginnen.           8. Setzen Sie die Spule auf die Spulenhalterung und sichern Sie die Spule mit der  Verschlusskappe. Stellen Sie sicher, dass die Faser im Uhrzeigersinn abgerollt wird.         9. Klicken Sie auf dem Display auf das Settings Symbol in der oberen rechten Ecke und wählen  Sie Load/Unload und dann Load Fiber.   10. Sie werden aufgefordert die Spule wie oben beschrieben vorzubereiten. Drücken Sie danach  Continue.  11. Sie hören wie der Extruder startet. Schieben Sie die Faser weiter bis Sie merken, dass der  Extruder die Faser einzieht. An der Öffnung des Extruders befindet sich eine kleine Lippe.  Sollte die Faser dort klemmen, helfen Sie ein wenig nach. Achten Sie aber darauf, die Faser  nicht zu knicken oder zu verbiegen.   12. Sobald die Faser im Extruder ist, fühlen Sie einen kleinen Ruck. Der Extruder zieht jetzt die  Faser ein. Daraufhin kann das Klebeband von der Spule entfernt werden, sodass die Faser  abgerollt werden kann. Kleben Sie das Klebeband wieder auf die Seitenfläche der Spule.     13. Die Faser wird durch den Extruder geführt. Warten Sie bis Sie das Ende der Faser sehen und  klicken dann auf Next. Sehen Sie die Faser nicht, hat es möglicherweise einen Faserstau im  Extruder gegeben.     26     ...
  • Seite 27   14. Die Faser wird jetzt durch den Schlauch bis zur Düse geführt. Warten Sie bis die Faser aus der  Düse austritt. Dann drücken Sie Cut. Drücken Sie nicht „Cut”, solange die Faser nicht aus  der Düse ausgetreten ist. Sonst entsteht ein Faserstau. Nachdem Sie Cut gedrückt haben,  wird die Faser nicht weitergeführt und Sie hören wie die Faser abgetrennt wird.    Nehmen Sie die aus der Düse ausgetretene Faser mit Ihrer Hand und ziehen Sie die Faser  ganz raus. Die zu entfernende Faser ist ca. 60 cm lang. Das ist normal. Das Faser‐ Extrusionssystem ist jetzt kalibriert.  16. Wenn alles fertig ist, drücken Sie Done. Die Faser ist jetzt eingelegt und Sie können mit dem  Druck beginnen.             27     ...

  • Seite 28: Justieren Der Bauplattform

      JUSTIEREN DER BAUPLATTFORM  Wie können Sie sicher sein, dass die Bauplattform richtig justiert ist  Durch die kinematische Kupplung ist ein einfaches Entfernen der Bauplattform mit einer  Wiederholgenauigkeit von 10µm gewährleistet. Sie müssen die Bauplattform vor dem ersten  Druck justieren. Wir empfehlen die Justierung in regelmäßigen Abständen zu überprüfen.    Bauplattform umgedreht                                                      Bauplattform normal  1. Legen Sie die Bauplattform mit den drei Kugelflächen an der Unterseite in die drei  elliptischen Löcher auf der Halterung.    Achtung: Die Bauplattform ist umgedreht gezeigt, damit Sie die Kugelflächen sehen    2. Die magnetischen Kupplungen werden die Bauplattform automatisch ausrichten.   Um präzise Bauteile drucken zu können, ist es notwendig, dass die Bauplattform richtig  justiert und die Höhe der Faserdüse richtig eingestellt ist.  Nutzen Sie die mitgelieferten Justierstreifen, um das sicherzustellen.  Achtung: Bitte downloaden und installieren sie die aktuellste Mark Two Firmware, bevor Sie  die Streifen nutzen.      Justieren der Bauplattform und Einstellen der Faserdüsenhöhe  1. Drücken Sie das Menü Symbol oben rechts.  2. Drücken Sie Level Print Bed.    28     ...
  • Seite 29   3. Drücken Sie NEXT um den Vorgang zu starten.   4. Es wird die Bauplattform justiert und gleichzeitig die Höhe der Nylondüse eingestellt. Nutzen  Sie dazu den Streifen mit der Aufschrift PLASTIC SHIM 100uM.    Die Nylondüse ist die hintere Düse, wenn Sie auf den Druckkopf sehen  5. Drücken Sie NEXT um fortzufahren.  6. Beachten Sie die Instruktionen auf dem Display. Lösen Sie alle drei Schrauben an der  Halterung für die Bauplattform soweit wie möglich, aber drehen Sie die Schrauben nicht  ganz raus. Die Bauplattform ist ganz unten, wenn sie auf dem Aluminium aufliegt. Drücken  Sie NEXT.  7. Schieben Sie den Streifen PLASTIC SHIM 100uM zwischen die Bauplattform und die  Nylondüse (die Nylondüse ist die hintere Düse). Drücken Sie NEXT.    Justierstreifen 100uM                                                 Schraube  Ziehen Sie die Schraube unter der Nylondüse vorsichtig an bis Sie einen kleinen Widerstand   fühlen, wenn Sie den Justierstreifen hin und her schieben.  ...
  • Seite 30     Achtung: wenn Sie die Schraube nicht mehr weiter anziehen können, aber Sie fühlen noch  keinen Widerstand, drücken Sie bitte CANCEL. Drücken Sie dann das Menü Symbol und  wählen Sie Utilities, dann Adjust Z Offset. Folgen Sie den Anweisungen auf dem Display und  korrigieren Sie den Z Versatz. Wenn der Z Versatz korrigiert ist, beginnen Sie den Level Print  Bed Vorgang erneut.    9. Drehen Sie die erste Schraube so, dass Sie beim hin‐ und herschieben des Justierstreifens  eine kleinen Widerstand spüren. Drücken Sie NEXT.  10. Folgen Sie den Anweisungen auf dem Display, um fortzufahren.    Achtung: Sie werden zweimal durch den Vorgang geführt. Der zweite Durchgang ist  notwendig, um die besten Druckergebnisse zu erreichen.     11. Wenn die Bauplattform justiert ist, fährt der Druckkopf in seine Ausgangsposition. Stellen Sie  dann die Höhe der Faserdüse ein (die vordere Düse).      30     ...

  • Seite 31: So Können Sie Sicher Sein, Dass Die Bauplattform Richtig Justiert Ist

      12. Schieben Sie den anderen Justierstreifen („FIBER SHIM 130uM”) zwischen Bauplattform und  Faserdüse hin und her.   13. Stellen Sie die Höhe der Düse durch die Inbusschraube oben auf dem Druckkopf ein. Drehen  Sie solange bis Sie einen kleinen Widerstand spüren. Es sind nur wenige Umdrehungen  notwendig, um die richtige Höhe einzustellen. Rechtsdrehung nach unten; Linksdrehung  nach oben.      Inbusschraube zum Einstellen der Höhe der Faserdüse  14. Sie haben die Bauplattform erfolgreich justiert und die Höhe der Faserdüse richtig  eingestellt.       So können Sie sicher sein, dass die Bauplattform richtig justiert ist  Damit Ihr Mark Two korrekt druckt, ist es notwendig, den Abstand zwischen dem Druckkopf  und den beiden Druckdüsen richtig einzustellen. Zuerst stellen Sie den Abstand zwischen  Bauplattform und der Nylondüse ein. Danach stellen Sie den Abstand zwischen Bauplattform  und Faserdüse ein.     Es ist ganz einfach festzustellen, ob die Nylondüse falsch eingestellt ist. Das extrudierte  Nylon muss eine Bahn von 0,1 mm Höhe und 0,4 mm Breite formen. Ist die Düse zu dicht an  der Bauplattform, wird die Bahn zu breit und zu dünn sein. Ist der Abstand zu groß, sieht die  Nylonbahn aus wie eine runde Schnur.   Der Justierstreifen für die Nylondüse ist 0,1 mm hoch. Der Justierstreifen für die Faserdüse  ist 0,130 mm hoch. Die Faserdüse muss etwas mehr Abstand zur Bauplattform haben als die  Nylondüse.      31     ...
  • Seite 32         Zu wenig Abstand            zu viel  Abstand    Richtiger Abstand.          32     ...

  • Seite 33: Vorbereiten Der Bauplattform

      VORBEREITEN DER BAUPLATTFORM  Sie müssen den Klebestift benutzen. Ansonsten riskieren Sie eine  Beschädigung der Bauplattform. Durch den Kleber wird das Bauteil  auf der Bauplattform gehalten.    Benutzen Sie den mitgelieferten Klebestift und streichen Sie eine dünne Schicht Kleber auf  die Bauplattform. Der Kleber ist wasserlöslich.   1. Sie können den Kleber auf die gesamte Bauplattform verteilen oder nur dort anwenden, wo  das Bauteil gedruckt wird.   2. Es muss vor jedem Druckvorgang eine dünne Schicht Kleber aufgetragen werden.   3. Sollten Sie eine Stelle mit Klebererhöhung sehen, waschen Sie diese einfach mit lauwarmen  Wasser ab und trocken Sie mit Papiertüchern.    Die Bauplattform ist wasserfest. Sie können die Bauplattform komplett reinigen. Aber bitte  nicht in der Spülmaschine.    Achtung: Benutzen Sie weder Seife noch sonstige Reinigungsmittel. Sie können damit die  Oberfläche beschädigen.   1. Bevor Sie einen Druck starten, stellen Sie sicher, dass die Bauplattform ganz sauber ist. Es  dürfen keine Rückstände vom letzten Druck vorhanden sein. Entfernen Sie die Rückstände  mit dem mitgelieferten Spachtel.   Kleiner Tipp: Tragen Sie mit dem Klebstift nur dort eine dünne Schicht Kleber auf, wo Sie  drucken möchten. Dadurch bleibt das Bauteil haften.         33     ...

  • Seite 34: Drucken Sie Ihr Erstes Bauteil

      DRUCKEN SIE IHR ERSTES BAUTEIL    Importieren Sie einen STL Datensatz nach EIGER  1. Loggen Sie sich in Ihr EIGER Konto ein  2. Klicken Sie auf die Import STL Taste oder auf das Import Symbol    3. Wählen Sie einen STL Datensatz aus  4. Sie werden auf die Import Part weitergeleitet    34     ...
  • Seite 35   5. Größe und Platzierung        35     ...
  • Seite 36             6. Anordnung und  Füllung         36     ...
  • Seite 37   7. Füllung   8. Überprüfen und Speichern       37     ...
  • Seite 38   9. Wenn Ihr Bauteil konfiguriert ist, drücken Sie Save. Das Bauteil wird berechnet. Danach  können sie Ihr Bauteil drucken oder Änderungen vornehmen.      Sie können Ihr Bauteil jetzt in Ihrer Datenbank sehen. Sie können jederzeit zurückgehen,  drucken oder Änderungen vornehmen.     38     ...

  • Seite 39: Bauteile Drucken

            Bauteile drucken  1. Finden Sie Ihr Bauteil in EIGER   Gehen Sie zur Library Seite und wählen Sie das Bauteil aus   Suchen Sie das Bauteil, welches Sie drucken möchten und wählen Sie es aus  2. Wenn das Teil hochgeladen ist, drücken Sie Print.    39     ...
  • Seite 40     3. Sie werden weitergeleitet zur Build Page.      40     ...
  • Seite 41   4. Auf der Build Page können Sie konfigurieren wie Sie drucken möchten:   Markieren und ziehen Sie Ihr Bauteil in die richtige Position auf der Bauplattform.   Fügen Sie weitere Bauteile hinzu, indem Sie Bauteile rechts in Add Part auswählen und  durch Klicken auf Add hinzufügen.    Achtung: Neue Bauteile werden immer in die Mitte auf der Bauplattform platziert. Sie  müssen die Bauteile in die richtige Position ziehen, damit die Bauteile sich nicht berühren.     41     ...
  • Seite 42      Klicken Sie auf X neben dem Bauteilnamen wenn Sie das Bauteil entfernen möchten 5. Wenn alle Bauteile richtig platziert sind, können Sie den Druck starten. Mit einem vernetzten Mark Two drucken  Wenn Ihr Mark Two auf Ihren Zugang registriert, online und druckbereit ist, können Sie den  Drucker von Select Printer Dropdown auswählen. Haben Sie einen Drucker ausgewählt,  können Sie auf den Print‐Button klicken. Der Druckauftrag wird erstellt und an den Mark  Two geschickt.      Mit einem Mark Two offline drucken  Wenn Ihr Mark Two nicht mit dem Internet verbunden ist, klicken Sie auf die Download‐ Taste. Eiger wird einen Druckauftrag anlegen und einen .mfp Datensatz erstellen, welchen  Sie downloaden können. Kopieren Sie den Datensatz einfach auf einen USB Stick und stecken  Sie den USB Stick an der Rückseite des Mark Two ein. Gehen Sie auf dem Display zu Settings  Menu und wählen Sie Print From USB. Wählen Sie dann den richtigen Datensatz aus der  Liste aus.  ...
  • Seite 43    Druckaufträge speichern  Druckaufträge mit mehreren Bauteilen werden Builds genannt. Wenn Sie mehr als ein  Bauteil einem Druckauftrag zugeordnet haben, erscheint die Taste Save as Build. Wenn Sie  diese Teile nochmal drucken möchten, speichern Sie den Druckauftrag als Build.        43     ...

  • Seite 44: Bauteil Von Der Bauplattform Entfernen

      BAUTEIL VON DER BAUPLATTFORM ENTFERNEN  Faustgroße Bauteile entfernen.  1. Entfernen Sie die Bauplattform von der Maschine bevor Sie das Bauteil entfernen. Wenn Sie  das Bauteil in der Maschine entfernen, können Sie dadurch die Justierung verändern.  2. Benutzen Sie den mitgelieferten Spachtel, um das Bauteil von der Bauplattform zu lösen.   3. Legen Sie die Bauplattform mit der langen Seite auf einen Tisch.  4. Fahren Sie in einem spitzen Winkel mit dem Spachtel vorsichtig unter das Bauteil und lösen  Sie es langsam von der Bauplattform.     Große, mit Fasern gefüllte Bauteile entfernen.  1. Große, steife Bauteile lassen sich am besten lösen, wenn Sie den Spachtel an allen Seiten  ansetzen.   2. Benutzen Sie immer einen spitzen Winkel.  3. Versuchen Sie zuerst, mit einer Ecke des Spachtels unter das Bauteil zu kommen. Danach  drücken Sie den Spachtel weiter unter das Bauteil.    4. Drücken Sie den Spachtel von allen Seiten unter das Bauteil, um es zu lösen.   Schneller Tipp: Nutzen Sie immer einen spitzen Winkel, um Schäden an der Bauplattform zu  vermeiden. Kleine Teile lassen sich mit etwas Schwung lösen.   Achtung: Arbeiten Sie immer mit dem Spachtel von sich weg. Das Bauteil könnte sich schnell und  unerwartet lösen. Verletzungsgefahr!        44     ...

  • Seite 45: Ihr Kontakt Für Fragen Und Informationen

      IHR KONTAKT FÜR FRAGEN UND INFORMATIONEN    Mark3D GmbH  Anton‐Huber‐Straße 20  73430 Aalen    T 07361 63396 00  F 07361 63396 19    M info@mark3d.de  W www.mark3d.de         45     ...

  • Seite 46: Anhang: Onyx Upgrade Verfahren

      ANHANG: ONYX UPGRADE VERFAHREN    Sie benötigen dafür:   Mark Two Enterprise 3D Drucker   Onyx Upgrade Kit (beinhaltet einen Extruder und eine 3mm Inbusschlüssel)   USB Stick   Eine luftdichte Box groß genug für eine Markforged FFF Spule   Papiertücher   Internetverbindung  Herunterladen der Firmware:  1. Öffnen Sie Eiger und loggen Sie sich ein.  2. Klicken auf “Settings” oben rechts im Bildschirm und wählen Sie About Eiger.                     3. Klicken Sie auf DOWNLOAD FIRMWARE FOR ONYX und speichern Sie die Datei auf einem  USB Stick.        46     ...

  • Seite 47: Auswechseln Des Extruders

      Auswechseln des Extruders:  Starten Sie Unload Nylon.  Entfernen Sie die Nylon Spule aus der DryBox und lagern Sie sie in der luftdichten Box mit  Trockenmittel.  Lösen Sie die Schraube am FFF Bowdenschlauch und trennen Sie den Schlauch von dem  Schnellverschluss.        Schalten Sie den Mark Two aus.  Trennen Sie den Kabelstrang des Extrudermotors.                        47     ...
  • Seite 48   Lösen Sie mit dem Inbusschlüssel die beiden Schrauben an der Frontseite des Extruders.        Trennen Sie den Extruder vom Mark Two.  Wischen Sie mit dem Papiertuch den Bereich sauber.  Entfernen Sie die Messingverschraubung und die Schrauben vom Extruder.        Packen Sie den Onyx Upgrade Extruder aus und schrauben Sie die Messingverschraubung  und die Schrauben in den Upgrade Extruder.          48     ...
  • Seite 49   Setzen Sie den Upgrade Extruder auf die Extruder Halterung in dem Mark Two und ziehen  Sie die Schrauben mit dem Inbusschlüssel an bis der Extruder sicher gespannt ist.  Verbinden Sie den Kabelstrang und stellen Sie sicher, dass die Kabel sauber hinter dem  Extruder liegen.            Verbinden Sie den FFF Bowdenschlauch, indem Sie die Schraube in das Messingstück am  Extruder schrauben.  Stecken Sie den USB Stick mit der Onyx Firmware in den entsprechenden Stecker Ihres Mark  Two.  Wenn der Mark Two den USB Stick erkannt hat, klicken Sie auf dem Upgrade Icon oben  rechts und wählen USB Update.  Das Update wird installiert und der Mark Two neu gestartet.  Ihr Mark Two ist jetzt bereit!    49     ...
