BEGA 84 514 Gebrauchsanweisung

18.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Hochleistungsscheinwerfer RGBW

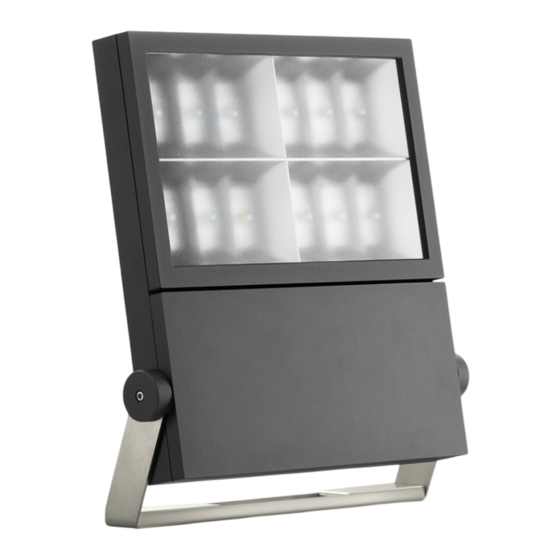

High-performance floodlight RGBW
Projecteur ultra puissant RGBW
Gebrauchsanweisung
Anwendung
LED-Hochleistungsscheinwerfer
mit breitstreuender Lichtstärkeverteilung für
additive Farbmischung RGBW.
Der Scheinwerfer kann über eine DALI-
Farblichtsteuerung (DT 8, RGBWAF, xy)
gesteuert werden. Dazu empfehlen wir unsere
Steuerung BEGA Control.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Modul-Bezeichnung 4x LED-0801/RGBW
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Scheinwerfer besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Schwenkbereich 180°
Befestigungsbügel aus Edelstahl
Werkstoff-Nr. 1.4301 mit
1 zentralen Bohrung ø 22 mm und
2 Bohrungen ø 9 mm · Abstand 80 mm
2 Bohrungen ø 11,5 mm · Abstand 200 mm
2 Leitungsverschraubungen mit Zugentlastung
zur Durchverdrahtung der Netzanschlussleitung
von ø 7,5-15 mm
1 Leitungsverschraubung werkseitig mit
Blindstopfen verschlossen
Anschlussklemme und
Schutzleiterklemme 2,5@
Integrierter Umschalter zur manuellen
Begrenzung des Lichtstroms oder
Leistungsreduzierung über eine geschaltete
Steuerleitung mit drei einstellbaren Leistungen
70 % · 50 % · 30 %
LED-Netzteil
220-240 V x 0/50-60 Hz
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
c – Konformitätszeichen
Windangriffsfläche: 0,38 m²
Gewicht: 25,0 kg
565 565
80 80
200 200
620 620
Instructions for use
Application
LED high-performance floodlight
with wide beam light distribution for additive
colour mixing RGBW.
The floodlight can be controlled by DALI colour
light control (DT 8, RGBWAF, xy).
We recommend our BEGA Control system for
this purpose.
Lamp
326,8 W Module connected wattage
364 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 30 °C Ambient temperature
a max
Module designation
20595 lm Luminaire luminous flux
56,6 lm / W Luminaire luminous efficiency
Product description
Floodlight made of aluminium alloy,
aluminium and stainless steel
Safety glass with optical structure
Silicone gasket
Reflector made of pure anodised aluminium
Swivel range 180°
Mounting bracket made of stainless steel
Steel grade no. 1.4301 with
1 central drilling ø 22 mm and
2 fixing holes ø 9 mm · 80 mm spacing
2 fixing holes ø 11.5 mm · 200 mm spacing
2 screw cable glands with strain relief
for through-wiring of the mains supply cable
from ø 7,5-15 mm
1 screw cable gland closed at the factory with
a dummy plug
Connecting terminal and
earth conductor terminal 2.5@
Integrated changeover switch for the manually
limitation of the luminous flux or power
reduction via connected control cable with
three adjustable outputs of 70 % · 50 % · 30 %
LED power supply unit
220-240 V x 0/50-60 Hz
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 67
Dust-tight and protection against temporary
immersion
Impact strength IK08
Protection against mechanical
impacts < 5 joule
c – Conformity mark
Wind catching area: 0.38 m²
Weight: 25.0 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
90 90
125 125
Fiche d'utilisation
Utilisation
Projecteur ultra puissant à LED
à répartition lumineuse extensive pour mixage
de couleurs RGBW.
Le projecteur peut être commandé via un
système de contrôle de couleurs DALI
(DT 8, RGBWAF, xy). Nous recommandons
d'utiliser le système BEGA Control.
Lampe
326.8 W Puissance raccordée du module
364 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 30 °C Température d'ambiance
a max
4x LED-0801/RGBW Marquage des modules
20595 lm Flux lumineux du luminaire
56,6 lm / W Rendement lum. d'un luminaire
Description du produit
Projecteur fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité à structure optique
Joint silicone
Réflecteur en aluminium pur anodisé
Inclinaison 180°
Etrier de fixation en acier inoxydable
Matériau no. 1.4301 avec
1 trou central ø 22 mm et
2 trous de fixation ø 9 mm · Entraxe 80 mm
2 trous de fixation ø 11,5 mm
Entraxe 200 mm
2 presse-étoupes avec collier anti-traction
en dérivation d'un câble de raccordement
de ø 7,5-15 mm
1 presse-étoupe fermée avec bouchon de
l'usine
Bornier et borne de mise à la terre 2,5@
Commutateur intégré pour limiter manuellement
le flux lumineux ou pour la réduction de
puissance via un câble d'alimentation commuté
avec trois puissances réglables
70 % · 50 % · 30 %
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Gradable DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
c – Sigle de conformité
Prise au vent: 0,38 m²
Poids: 25,0 kg
84 514
IP 67
326,8 W
364 W
t = 25 °C
a
t = 30 °C
a max
4x LED-0801/RGBW
20595 lm
56,6 lm / W
