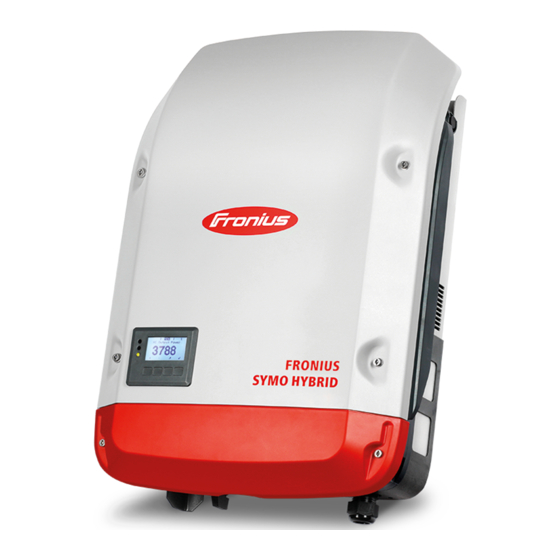

Fronius Symo Hybrid Installationsanleitung
Anlagenüberwachung/mit fremdbatterie
Vorschau ausblenden
Andere Handbücher für Symo Hybrid:
- Bedienungsanleitung (148 Seiten) ,
- Installationsanleitung (56 Seiten) ,
- Installation (52 Seiten)
Verwandte Anleitungen für Fronius Symo Hybrid
Inhaltszusammenfassung für Fronius Symo Hybrid
- Seite 1 Solar Energy / Perfect Charging / Perfect Welding / FIND YOUR FIND YOUR OPERATING MANUALS OPERATING MANUALS Installationsanleitung Fronius Symo Hybrid mit Fremdbatterie Anlagenüberwachung 42,0426,0303,DE 015-22072019...
-
Seite 3: Inhaltsverzeichnis
Fronius Checkbox 500V........................Fremdbatterie............................Technische Daten Fronius Checkbox 500V..................Status LED Fronius Checkbox 500V ....................Fronius Symo Hybrid mit der Fremdbatterie installieren ................Tipps vor der Inbetriebnahme ....................... Inbetriebnahme ............................. Maximale Abstände zwischen den Komponenten ................Modbus-Verkabelung und Abschlusswiderstände ................ -
Seite 5: Anschluss Fremdbatterie Fronius Symo Hybrid
Fehlerfall Überspannungen auftreten können, die zu unsicheren Zuständen führen kön- nen. Für die Batterie und den Fronius Symo Hybrid gibt es eigene Installationsanleitungen. In diesem Dokument wird nur auf die Besonderheiten beim Anschluss an der Fronius Check- box 500V eingegangen. Die restlichen Installationsschritte finden Sie in den Installations- anleitungen bei den Geräten. -
Seite 6: Technische Daten Fronius Checkbox 500V
Technische Daten Umgebungsbedingungen Fronius Check- Schutzart IP65 box 500V Zulässige Umgebungstemperatur -25 °C - +60 °C Maximale Meereshöhe 2000 m Zulässige Luftfeuchtigkeit 0 - 100% (nicht kondensierend) Elektrische Spezifikationen Maximale Eingangsspannung Wechselrichterseite Udc max in_INV 1000 V Batterieseite Udc max out_BAT... -
Seite 7: Fronius Symo Hybrid Mit Der Fremdbatterie Installieren
Zum Aufbau des Gesamtsystems folgende Reihenfolge beachten: Installation Wechselrichter - Fronius Hybrid Serie Installation Fronius Smart Meter Installation Fronius Checkbox und Fremdbatterie (nähere Informationen zur Installation der Fronius Checkbox finden Sie im Kapitel Fronius Checkbox installieren auf Seite 9) Inbetriebnahme-Assistent (Wizard am Wechselrichter) ausführen und abschließen Kommunikation zwischen Batterie und Wechselrichter konfigurieren Funktionstest durchführen... -
Seite 8: Modbus-Verkabelung Und Abschlusswiderstände
Data (Recommended cable: Li2YCY(TP) or CAT6a) NO OPTION NO OPTION Fronius Smart Battery Meter *) Abschlusswiderstand R 120 Ohm liegt beim Fronius Smart Meter bei Datenverkabe- LG Chem ResuH Fronius Symo Hybrid Fronius Smart Meter lung der Fremd- EN GND - (GND) -
Seite 9: Fronius Checkbox Installieren
Sachschäden verursachen. Die Inbetriebnahme des Hybrid-Systems darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. Vor der Installation und Inbetriebnahme die Installationsanleitung und Bedienungsanleitung des Fronius Symo Hybrids und der Batterie lesen. WARNUNG! Ein elektrischer Schlag kann tödlich sein. -
Seite 10: Fronius Checkbox 500V Montieren Und Anschließen
Klemmstellen mit jeweils einem Ferritring bestückt werden, um elektromagnetische Stö- bauen rungen zu vermeiden. Ein Ferritring ist im Lieferumfang des Fronius Symo Hybrids enthalten, der zweite im Lie- ferumfang der Fronius Checkbox (Würth Ferritring - Artikelnummer: 74271132S). Datenleitung vor der Klemmstelle im Wechselrichter mit einem Ferritring bestücken Datenleitung vor der Klemmstelle der Batterie abisolieren und zweimal durch den Fer- ritring führen... -
Seite 11: Fronius Anlagenüberwachung Installieren Und Konfigurieren
WICHTIG! Die Installation der Fronius Anlagenüberwachung setzt Kenntnisse aus der Netzwerk-Technologie voraus. Erstinbetriebnah- WICHTIG! Mit der Fronius Solar.web App kann die Erstinbetriebnahme der Fronius Anla- genüberwachung wesentlich erleichtert werden. Die Fronius Solar.web App ist im jeweili- gen App-Store verfügbar. oder https://wizard.solarweb.com... - Seite 12 Installation mittels Solar.web App Installation mittels Web-Browser Fronius Solar.web App herunterladen Endgerät mit dem WLAN Access Point verbinden SSID = FRONIUS_239.xxxxx (4-8 stellig) nach einem Netz mit dem Na- men „FRONIUS_239.xxxxx“ su- Fronius Solar.web App ausführen chen Verbindung zu diesem Netz her-...
-
Seite 13: Informationen Zur Durchführung Des Techniker Assistenten
► Der Solar Web Assistent muss ausgeführt werden, um die Batterie und gegebenenfalls den Smart Meter zu aktivieren. Den Solar Web Assistenten ausführen und den Anweisungen folgen Die Fronius Solar Web Startseite wird angezeigt. oder Die Web-Seite der Fronius Anlagenüberwachung wird angezeigt. -
Seite 14: Io-Zuordnung Erstellen
Einstellungen für die dynamische Leistungsreduzierung eintragen Software-Version Für die Unterstützung der Fremdbatterie ist eine Software-Version von min. 1.9.x-x erfor- der Fronius Anla- derlich. Für die Dauer des Update-Vorgangs muss eine Online-Verbindung bestehen. Die genüberwachung aktuelle Version der Anlagenüberwachung ist über das Infosymbol ersichtlich:... -
Seite 15: Firmware-Update Via Web Ausführen
Aktualisierung auf die letztgültige Software-Version über mehrere Update- Schritte erfolgt. Beim Update-Vorgang können sowohl der Wechselrichter als auch die Bat- terie aktualisiert werden. Firmware-Update Mittels Web-Browser die Web-Seite der Fronius Anlagenüberwachung öffnen via Web ausfüh- Unter Services Firmware-Update öffnen ‘Update via Web‘ auswählen Schaltfläche ‘Update durchführen’... - Seite 16 Es erscheint eine Seite mit verschiedenen Einstellmöglichkeiten. Unter ‚Update‘ den Punkt ‚Lokal‘ auswählen und auf ‚Update starten‘ klicken Das Update wird gestartet und läuft durch. Dies kann bis zu einer Stunde dauern. Auf das Ende des Updates warten. Es erscheint eine Meldung, dass das Update erfolgreich war. Meldung mit Klick auf ‚OK‘...
-
Seite 17: Einstellungen In Der Fronius Anlagenüberwachung
Unter Einstellungen - Anlagenübersicht im Bereich Batterie „RESU7H / RESU10H“ der Anlagenüber- auswählen sicht Im Bereich Zähler „aktiviert“ auswählen und unter Einstellungen muss die Zählerposi- tion je nach Installation (Verbrauchszweig oder Einspeisepunkt) ausgewählt werden Wenn die Checkbox korrekt installiert wurde, das Häkchen bei „Fronius Checkbox 500V installiert“ setzen... -
Seite 18: Fehlerbehebung
Fehlerbehebung Fehlersuche Batterie bleibt dauerhaft im Energiesparmodus (Fehlermeldung 65000) Verhalten Die Batterie geht in den Energiesparmodus und kann vom Wechselrichter nicht mehr aktiviert werden Behebung Prüfen ob der DC-Hauptschalter der Batterie eingeschaltet ist Behebung Prüfen ob der DC-Hauptschalter des Wechselrichters eingeschaltet ist Behebung Verkabelung zwischen Wechselrichter, Checkbox und Batterie prüfen Behebung... - Seite 20 Slovenský Nederlands Român Slovenský www.fronius.com/QR-link/4204260303SK Nederlands www.fronius.com/QR-link/4204260303NL www.fronius.com/QR-link/4204260303EL Român www.fronius.com/QR-link/4204260303RO Fronius Worldwide - www.fronius.com/addresses Fronius International GmbH Fronius USA LLC Solar Electronics Division 4600 Wels, Froniusplatz 1, Austria 6797 Fronius Drive, Portage, IN 46368 E-Mail: pv-sales@fronius.com E-Mail: pv-us@fronius.com http://www.fronius.com http://www.fronius-usa.com...
