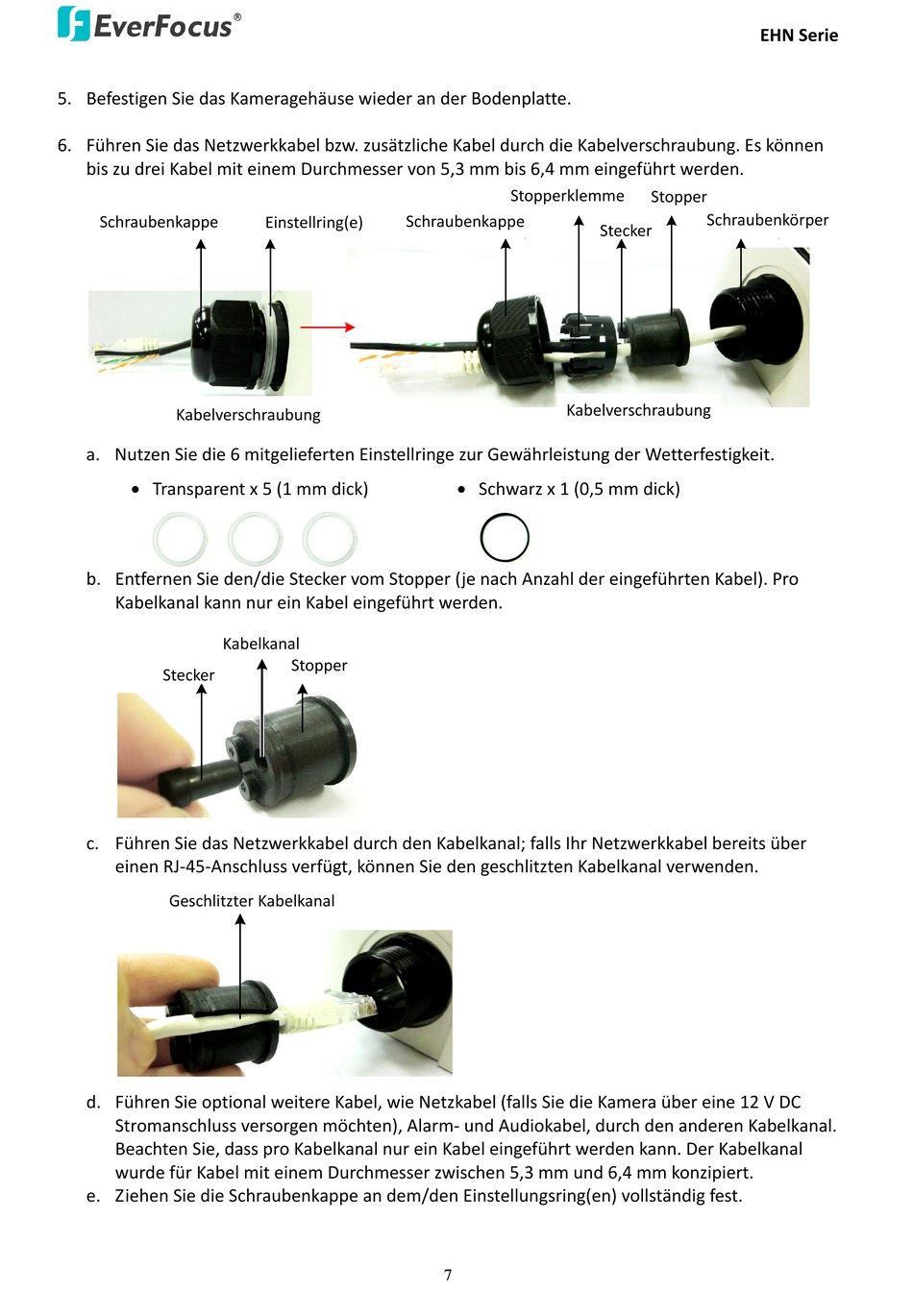

5. Befestigen Sie das Kameragehäuse wieder an der Bodenplatte.
6. Führen Sie das Netzwerkkabel bzw. zusätzliche Kabel durch die Kabelverschraubung. Es können
bis zu drei Kabel mit einem Durchmesser von 5,3 mm bis 6,4 mm eingeführt werden.
Schraubenkappe
Screw Cap
Cable Gland
Kabelverschraubung
a. Nutzen Sie die 6 mitgelieferten Einstellringe zur Gewährleistung der Wetterfestigkeit.
 Transparent x 5 (1 mm dick)
b. Entfernen Sie den/die Stecker vom Stopper (je nach Anzahl der eingeführten Kabel). Pro
Kabelkanal kann nur ein Kabel eingeführt werden.
Kabelkanal
Cable Conduit
Stecker
Plug
c. Führen Sie das Netzwerkkabel durch den Kabelkanal; falls Ihr Netzwerkkabel bereits über
einen RJ‐45‐Anschluss verfügt, können Sie den geschlitzten Kabelkanal verwenden.
Geschlitzter Kabelkanal
d. Führen Sie optional weitere Kabel, wie Netzkabel (falls Sie die Kamera über eine 12 V DC
Stromanschluss versorgen möchten), Alarm‐ und Audiokabel, durch den anderen Kabelkanal.
Beachten Sie, dass pro Kabelkanal nur ein Kabel eingeführt werden kann. Der Kabelkanal
wurde für Kabel mit einem Durchmesser zwischen 5,3 mm und 6,4 mm konzipiert.
e. Ziehen Sie die Schraubenkappe an dem/den Einstellungsring(en) vollständig fest.
Schraubenkappe
Einstellring(e)
Adjustment Ring(s)
Stopper
Stopper
Stopperklemme
Stopper Claw
Screw Cap Stecker Plug
Cable Gland
Kabelverschraubung
 Schwarz x 1 (0,5 mm dick)
