- Seite 1 Tempoplex Plus-Ablauf, hohe Ablaufleistung Gebrauchsanleitung Modell Baujahr: 6960 ab 01/2010 de_AT...
- Seite 2 Tempoplex Plus-Ablauf, hohe Ablaufleistung 2 von 13...
-
Seite 3: Inhaltsverzeichnis
Über diese Gebrauchsanleitung Zielgruppen Kennzeichnung von Hinweisen Produktinformation Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche Produktbeschreibung 2.2.1 Übersicht 2.2.2 Technische Daten Handhabung Montageinformationen 3.1.1 Montagebedingungen 3.1.2 Einbaumaße Montage 3.2.1 Ablauf montieren 3.2.2 Abwassersystem anschließen 3.2.3 Dichtheitsprüfung Pflege Ablauf reinigen Entsorgung Tempoplex Plus-Ablauf, hohe Ablaufleistung 3 von 13... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... - Seite 5 Über diese Gebrauchsanleitung Hinweise geben Ihnen zusätzliche hilfreiche Tipps. Tempoplex Plus-Ablauf, hohe Ablaufleistung 5 von 13...
-
Seite 6: Produktinformation

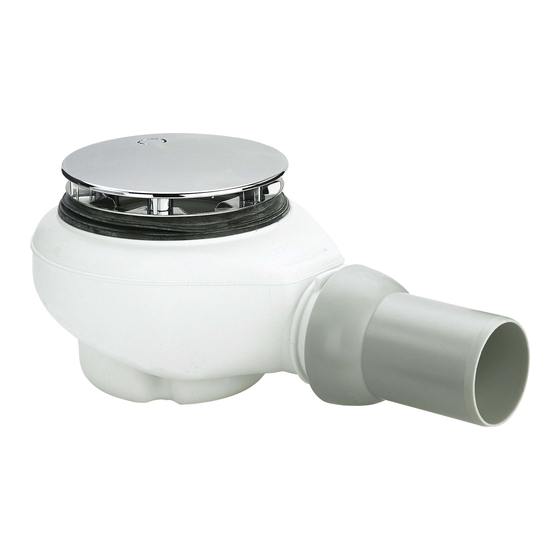

Kugelgelenk-Ablauf (DN 50) für Duschwannen mit 90 mm Ablauf‐ loch. Der Ablauf ist für flache Duschwannen geeignet und bietet eine hohe Ablaufleistung. Genaue Informationen zu allen Duschwannenmodellen und den geeig‐ neten Viega Abläufen finden Sie im Katalog oder im Internet. Produktbeschreibung 2.2.1 Übersicht Abb. -
Seite 7: Technische Daten
Produktinformation 2.2.2 Technische Daten Ablaufleistung bei 15 mm Anstauhöhe 0,85 l / s Durchmesser Ablaufloch 90 mm DN (Durchmesser Nominal) Ablaufstutzen 50 mm Höhe 90 mm Abmessungen und Einbautiefe Ä Kapitel 3.1.2 „Einbaumaße“ auf Seite 8 Sperrwasserhöhe 50 mm Tempoplex Plus-Ablauf, hohe Ablaufleistung 7 von 13... -
Seite 8: Handhabung
Handhabung 3 Handhabung Montageinformationen 3.1.1 Montagebedingungen Für die Montage des Ablaufs gelten folgende Voraussetzungen: Die Duschwanne ist installiert. Die Entwässerungsleitung ist bis zur Duschwanne verlegt. Die Unterseite der Duschwanne ist zugänglich. Die Ablaufleistung ist ausreichend bei einer Anstauhöhe von 15 mm. 3.1.2 Einbaumaße Abb. - Seite 9 Handhabung Die Dichtung am Dichtungswulst in zwei Teile schneiden. Dichtung einsetzen Um den Ablauf zu montieren, gehen Sie wie folgt vor: Dichtung auf die Dichtfläche des Ablaufs legen und in die Haltenut eindrücken. Ablaufkörper mit Dichtung unter der Duschwanne positionieren. Oberen Teil der Dichtung durch das Ablaufloch führen.
- Seite 10 Handhabung Schrauben von Hand einsetzen. HINWEIS! Nur Schraubendreher verwenden, keine Akku‐ schrauber. Schrauben gleichmäßig anziehen. Tauchrohr in den Geruchverschluss einsetzen. Abdeckhaube auf die drei Befestigungspunkte drücken. Tempoplex Plus-Ablauf, hohe Ablaufleistung 10 von 13...
-
Seite 11: Abwassersystem Anschließen
Handhabung 3.2.2 Abwassersystem anschließen Gehen Sie wie folgt vor, um den Ablauf an das Abwassersystem anzu‐ schließen: Voraussetzung: Der Ablaufkörper ist an der Duschwanne installiert. Kugelgelenk-Ablaufstutzen drehen, bis die gewünschte Position erreicht ist. Abwasserrohr auf den Ablaufstutzen schieben. 3.2.3 Dichtheitsprüfung Als Dichtheitsprüfung wird eine reine Sichtprüfung vorgenommen. -
Seite 12: Ablauf Reinigen
Handhabung Ablauf reinigen HINWEIS! Achten Sie bei der Reinigung des Ablaufsystems darauf, den Geruchverschluss nicht zu beschädigen. Abdeckhaube abnehmen. Tauchrohr nach oben herausnehmen. Für den freien Zugriff auf die Abgangsleitung: Verschlussstopfen mit einer Zange an der Lasche greifen und abziehen. Ablauf vorsichtig reinigen, ohne dabei die Garnitur zu beschädigen. -
Seite 13: Entsorgung
Handhabung Verschlussstopfen flächenbündig einsetzen. Achten Sie darauf, den Verschlussstopfen richtig zu positionieren. Die Lasche muss senkrecht platziert sein. Tauchrohr einsetzen. Abdeckhaube aufsetzen. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen.
