Kommunikation
Um eine möglichst gute Qualität der Parallel-Kommunikation zu erzielen, stellen Sie
diesen Schalter an den zwei USV-Anlagen, die am weitesten voneinander entfernt sind,
bitte auf „ON". Für weitere Einzelheiten siehe den Abschnitt 2-6.

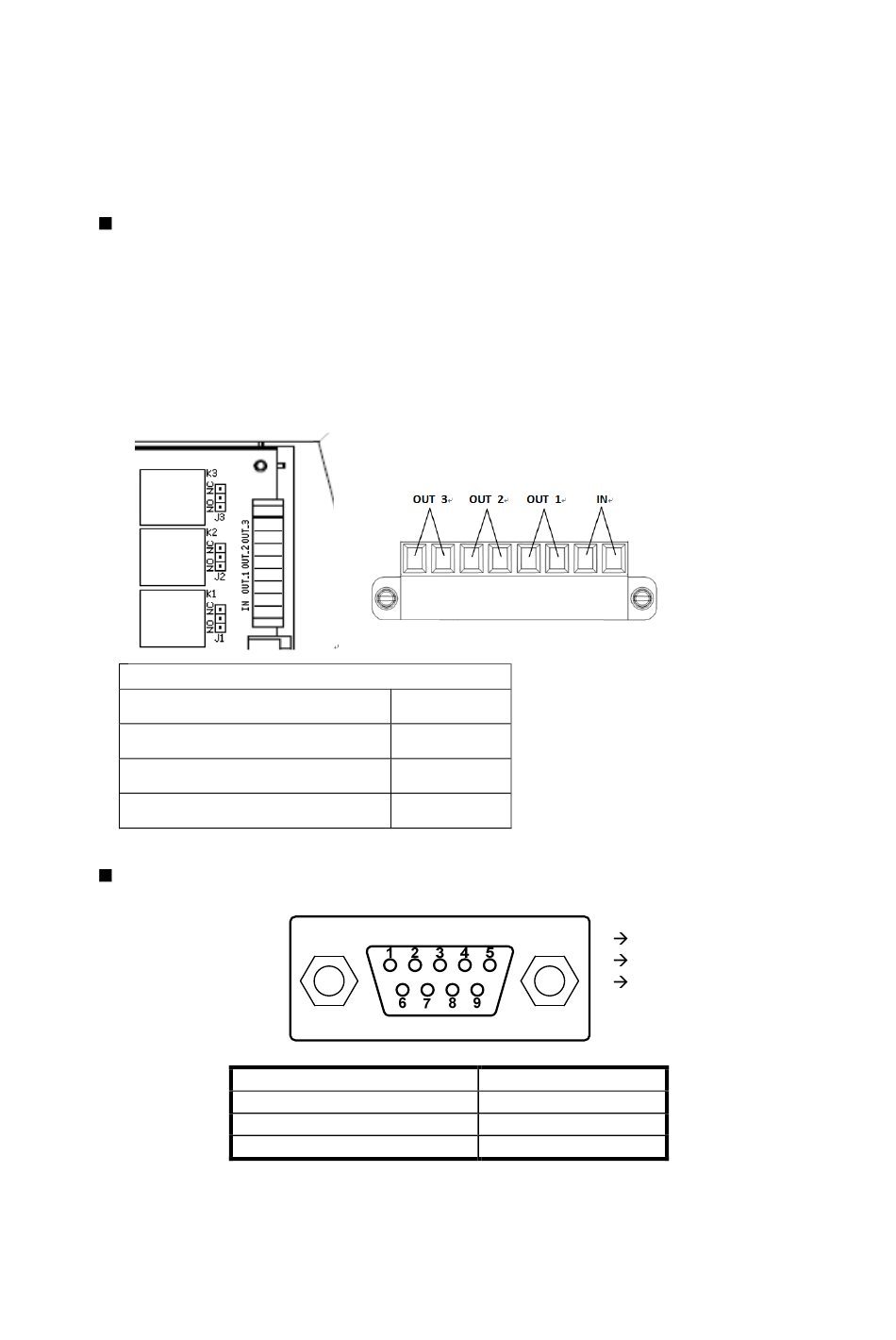

Ausgangs- und Eingangskontakte
Die USV-Anlage bietet 3 potenzialfreie Ausgangskontakte und 1 Eingangskontakt.
Spezifikation des potenzialfreien Ausgangskontaktes ： 250 VAC/ 2 A; 30 VDC/2 A
Zum Einstellen von NC/NO für jeden Ausgangskontakt stehen 3 Jumper (Steckbrücken,
J1~J3) zur Verfügung.
Durch Kurzschließen des Eingangskontaktes wird ein Befehl an die USV-Anlage
gesendet.
Die Definition für jeden Kontakt kann vom Benutzer geändert werden; zum Ändern der
Einstellung wenden Sie sich bitte an Ihren autorisierten Kundendienst vor Ort.
Werkseinstellung Ein-/Ausgang Definition
Allgemeiner Alarm
Last auf Inverter
Last auf Bypass
Wechselrichter Betrieb
RS-232
Pin-Belegung:
Baudrate
Datenlänge
Stopp-Bit
Parität
Über diesen Anschluss kann die Einstellung der USV-Anlage mithilfe einer geeigneten
Software geändert werden.
OUT-1
OUT-2
OUT-3
IN
57600 bps
8 Bits
1 Bit
Keine
36
2
TX (AUS)
3
RX (EIN)
5
Masse
192321262006009
