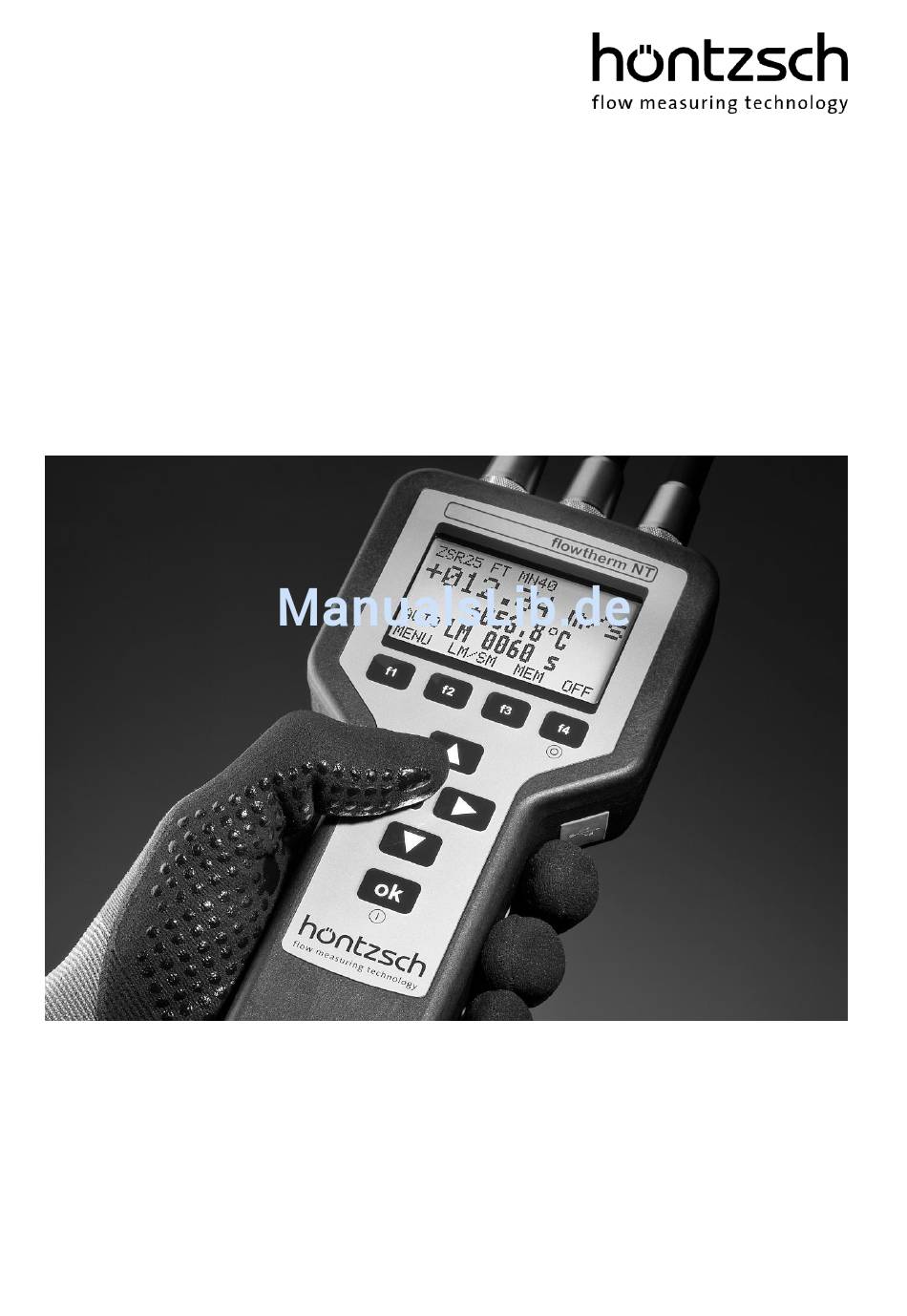

Bedienungsanleitung
flowtherm NT
Softwarestand ab 2.01
Multifunktionales Handgerät mit Datenlogger zum Messen von Durchfluss,
Strömungsgeschwindigkeit, Temperatur, Druck und anderen Messgrößen
U408_flowthermNT_B_d_150923
www.hoentzsch.com
1/36
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für höntzsch flowtherm NT
Inhaltszusammenfassung für höntzsch flowtherm NT
- Seite 1 _________________________________________________________________________________________________ Bedienungsanleitung flowtherm NT Softwarestand ab 2.01 Multifunktionales Handgerät mit Datenlogger zum Messen von Durchfluss, Strömungsgeschwindigkeit, Temperatur, Druck und anderen Messgrößen U408_flowthermNT_B_d_150923 www.hoentzsch.com 1/36...
-
Seite 2: Übersicht Und Kurzanleitung Der Bedienelemente Und Anschlüsse
_________________________________________________________________________________________________ Übersicht und Kurzanleitung der Bedienelemente und Anschlüsse Anschluss Thermischer Sensor TA, TADi Einstellungen prüfen siehe Kapitel 5 immer gleichzeitig nur 1 Strömungssensor anschließen! Anschluss Flügelradsensor FA(R), FT, FA(R)Di oder Vortex-Sensor VA, VAT, VADi oder Temperatursensor Pt100 Einstellungen prüfen siehe Kapitel 5 Anschlussbuchsen Abdeckung Anschluss 2 Analogausgänge 0-10 V, nicht benutzte Anschlüsse... -
Seite 3: Inhaltsverzeichnis
5.3.27 Taste F3 LM-Start....................32 5.3.28 Taste F4 Gerät aus / Off (Reset) ................32 6 Beseitigung von Störungen ....................... 33 7 Ersatzteile ..........................34 8 Betriebsanleitung Kategorie 3G Handgerät flowtherm NT .............. 34 Betriebsmittel ......................... 34 Sicherheitshinweise ......................34 Technische Daten ......................35 Installation ........................ -
Seite 4: Sicherheitshinweise
_________________________________________________________________________________________________ Sicherheitshinweise Lebens-, Verletzungsgefahr und Verursachung von Sachschäden. Bedienungsanleitung vor erster Inbetriebnahme sorgfältig lesen. Allgemeine Sicherheitshinweise und auch die in anderen Kapiteln der Bedienungsanleitung eingefügten Sicherheitshinweise beachten. Es bestehen Gefahren: - bei Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise - bei Veränderungen im Gerät durch den Kunden - bei Betrieb des Geräts außerhalb der für dieses Gerät spezifizierten Betriebsbedingungen - bei Betrieb der Sensoren außerhalb der für diese Sensoren spezifizierten Betriebsbedingungen - bei Verwendung von nichtgeeigneten Stromversorgungen und Peripheriegeräten... -
Seite 5: Umgang Mit Batterien Und Akkus
_________________________________________________________________________________________________ 1.2 Umgang mit Batterien und Akkus - Beim Batterie- bzw. Akku-Wechsel müssen alle Zellen gewechselt werden. Der Tausch einzelner Zellen ist unzulässig. Alle ersetzten Batterien und Akkus müssen baugleich sein (Zellenbauart / Nennkapazität / Hersteller). Die Einbaurichtung ist zu beachten. Eine mögliche Verpolung einzelner Zellen ist zu ver- meiden. -
Seite 6: Lieferumfang
Bitte kontrollieren Sie den Lieferumfang gemäß der Auflistung im Lieferschein/Technischen Blatt. 2.1 Gerätebeschreibung, Typenschild Das flowtherm NT ist ein multifunktionales Handgerät mit Datenlogger zum Messen von Strömungsge- schwindigkeit, Volumenstrom/Durchfluss, Normvolumenstrom/-durchfluss, Massenstrom, Temperatur, Druck und anderen Messgrößen, soweit sie mit den anschließbaren Sensoren messbar bzw. ableitbar sind. - Seite 7 _________________________________________________________________________________________________ Das folgende Typenschild befindet sich auf der Rückseite des Gerätegehäuses: Beschreibung der Typenschildangaben: Gerätebeschreibung siehe Kapitel 2.1 Gerätebezeichnung und Seriennummer Kennzeichnung für Einsatz im Ex-Bereich Kategorie 3 G siehe Sicherheitshinweise Kapitel 1 siehe Betriebsanleitung Ex Kategorie 3G Kapitel 8 siehe Konformitätserklärung Kapitel 9 Eingänge siehe Gerätebeschreibung Kapitel 2.1...
-
Seite 8: Technische Beschreibung
_________________________________________________________________________________________________ Technische Beschreibung 3.1 Einsatzbedingungen Umgebungstemperatur des Anschlussgehäuses bei Betrieb : -20 ... +50 °C Schutzart : IP65 3.2 Gehäuse und Anschluss Schutzart : IP65 bei fest eingeschraubtem Sensorstecker und aufgeschraubten Abdeckkappen auf den nicht benutzten Anschlussbuchsen, dicht geschlossener USB-Anschlussabdeckung und fest zugeschraubtem Batteriefachdeckel Material : Elektrisch ableitfähiger ABS-Kunststoff... -
Seite 9: Messunsicherheit
_________________________________________________________________________________________________ Analogausgänge (2 x) : 0 ... 10 V mit Innenwiderstand von 1000 Ohm Messwert, Anfangswert und Endwert jeweils einstellbar Analogeingang 4-20 mA : zum Anschluss eines Messwertaufnehmers in 2-Leiter Technik mit einer Versorgungsspannung von 12 V. Zuordnung von Einheit, Anfangswert und Endwert einstellbar. Analogeingang 0-10 V : zum Anschluss eines Messwertaufnehmers mit Spannungsausgang. -
Seite 10: Anschlussplan Für Den 8-Poligen Anschlussstecker
_________________________________________________________________________________________________ 8-polige Anschlussbuchse: für Flügelradsensoren FA, FAR, FT, FTR und FA Di Messrohre für Vortex-Sensoren VA, VAT und VA Di Messohre für Temperatursensoren Pt100 Immer gleichzeitig nur einen Strömungssensor anschließen! 12-polige Anschlussbuchse: für Analogausgänge 2 x 0-10 V für Analogeingang 4-20 mA für Analogeingang 0-10 V USB Anschlussbuchse Typ B zum Auslesen vom Datenlogger, zur Gerätekonfiguration... -
Seite 11: Anschlusspläne Für Den 12-Poligen Anschlussstecker
_________________________________________________________________________________________________ 4.3 Anschlusspläne für den 12-poligen Anschlussstecker Der elektrische Anschluss muss gemäß dem zugehörigen Verdrahtungsplan durchgeführt werden. Falschanschluss kann zur Zerstörung der Elektronik führen. Die Anschlusspläne zeigen den Blick auf die Lötpins des Kabelsteckers. 4.3.1 Analogausgänge 0-10 V C = Analogausgang Kanal 1 D = Analogausgang Kanal 2 E = Signal –... -
Seite 12: Bedienung
_________________________________________________________________________________________________ Bedienung 5.1 Tastenfunktionen Einschalten: mit der Taste (auch am Symbol erkennbar) die Taste solange gedrückt halten, bis in der Anzeige die Startmeldung erscheint. Ausschalten: mit der Taste (auch am Symbol erkennbar) die Taste kurz drücken und dann warten, bis die Anzeige erlischt. Reset! Falls das Handgerät durch eine Störung nicht mehr auf Tastenbedienung reagiert, kann das Ausschalten erzwungen werden durch Drücken der Ausschalttaste länger als 10 Sekunden. - Seite 13 _________________________________________________________________________________________________ Beispiele für Tastenfunktionen in den Menüs: Menü-Auswahllisten: in der Liste nach oben oder nach unten. Das jeweils ausgewählte Element wird markiert dargestellt. eine Menüebene höher (zurück). eine Menüebene tiefer (vorwärts) = Auswählen. Auswählen = eine Menüebene tiefer (vorwärts). zurück zur Messwertanzeige. Gerät ausschalten.
-
Seite 14: Einstellmenü Nach Einschalten Des Geräts
_________________________________________________________________________________________________ 5.2 Einstellmenü nach Einschalten des Geräts Menü Einstellungen Sensor FA Eingang Grundeinstellungen 5.3.1 Typ 5.3.1.1 Messbereich 5.3.1.2 Werkstoff 5.3.1.3 Richtungserkennung 5.3.1.4 Messeinstellungen 5.3.2 Medium 5.3.2.1 Querschnitt 5.3.2.2 Profilfaktor 5.3.2.3 Dämpfung 5.3.2.4 Dichtekorrektur 5.3.3 Betriebsbedingungen 5.3.4 Betriebstemperatur 5.3.4.1 Betriebsdruck 5.3.4.2 Normbedingungen 5.3.5 Normtemperatur 5.3.5.1 Normdruck 5.3.5.2... - Seite 15 _________________________________________________________________________________________________ Menü Einstellungen Ausgang 5.3.18 Kanal 5.3.18.1 Quelle 5.3.18.2 Mengenzähler 5.3.19 Rücksetzen 5.3.19.1 Dezimalstellen 5.3.19.2 Messanzeige 5.3.20 Sensor 5.3.20.1 Zeilen 5.3.20.2 Zeile 1 5.3.20.3 Zeile 2 5.3.20.4 Zeile 3 5.3.20.5 Langzeitmessung 5.3.21 Modus 5.3.21.1 Gerät 5.3.22 Werkseinstellungen 5.3.23 Datenlogger 5.3.24 An-/Ausschalten 5.3.24.1 Ansehen 5.3.24.2 Einstellungen 5.3.24.3...
-
Seite 16: Einstellen Der Parameter
_________________________________________________________________________________________________ 5.3 Einstellen der Parameter Einstellungen für Flügelradmesswertaufnehmer FA: 5.3.1 FA-Grundeinstellungen Menü -> Einstellungen -> Sensor -> FA-Eingang -> Grundeinstellungen Der angeschlossene Flügelradmesswertaufnehmer bestimmt den hier einzustellenden Parametertyp, Messbereich, Werkstoff und Richtungserkennung. 5.3.1.1 Typ Einstellung des Flügelradtyps: Der Flügelradtyp kann aus der Seriennummer auf dem Messwertaufnehmer bestimmt werden. Auswahl: = Flügelradtyp Micro beispielsweise verwendet in: Zylindersonden mit Außendurchmesser 14, 16, 18 mm... -
Seite 17: Fa-Messeinstellungen
_________________________________________________________________________________________________ 5.3.2 FA-Messeinstellungen Menü -> Einstellungen -> Sensor -> FA-Eingang -> Messeinstellungen Die durchzuführende Messaufgabe bestimmt die hier für den Flügelradmesswertaufnehmer einzustellenden Parameter Medium, Querschnitt und Profilfaktor. 5.3.2.1 Medium Einstellung des Messmediums: Sollten in den Grundeinstellungen (5.3.1.1) Wertepaare ausgewählt sein, so hat diese Einstellung keinen Einfluss auf die Messung. -
Seite 18: Fa-Dichtekorrektur
_________________________________________________________________________________________________ Bei Messrohren FA Di.. , die mit Wertepaaren kalibriert sind, ist immer der Profilfaktor PF = 1,000 einzustellen! 5.3.2.4 Dämpfung Die hier eingestellte Dämpfung wirkt auf die Messwertanzeige, wenn als Sensor in den Einstellungen Messanzeige (5.3.20.1) FA ausgewählt wurde. Die Dämpfung wirkt auch auf den Analogausgang, wenn in den Einstellungen Ausgang (5.3.18) als Quelle FA ausgewählt wurde. -
Seite 19: Fa-Betriebsbedingungen
_________________________________________________________________________________________________ B-Dichte/kg/m3: Eingabe der Betriebs-Messstoffdichte in kg/m³ Ist die Betriebs-Messstoffdichte nicht bekannt, so kann sie nach folgender Formel ermittelt werden: B-Dichte = P / (R * T) wobei P = Absolutdruck in Pa, R = spezifische Gaskonstante in J/(kg*K), T = Temperatur in K hier die spezifischen Gaskonstanten einiger Gase: Messgas spez. -
Seite 20: Va-Grundeinstellungen
_________________________________________________________________________________________________ Beispiel für Anzahl = 03 01:000.50m/s, 00010Hz 02:010.00m/s, 00350Hz 03:040.00m/s, 01770Hz Ist der Frequenzmesswert größer als im letzten Wertepaar, so wird der Geschwindigkeitswert berechnet. Das bedeutet aber, die Messunsicherheit steigt an, da dieser Wert dann außerhalb des kalibrierten Bereichs liegt. Bei Flügelradmesswertaufnehmern darf der in der Seriennummer und in den technischen Unterlagen zum Sensor zu findende Messbereich nicht überschritten werden, da sonst bleibende Schäden am Flügelrad entstehen! (siehe Kapitel 5.3.1.2 Messbereich des Flügelradssensors) Einstellungen für Vortex-Messwertaufnehmer VA:... -
Seite 21: Va-Betriebsbedingungen
_________________________________________________________________________________________________ Rohrinnendurchmesser PF für Vortex VA40 Rohrinnendurchmesser PF für Vortex VA40 di in mm di in mm 0,719 0,808 0,729 0,819 0,738 0,830 0,750 0,839 0,761 0,842 0,773 0,845 0,784 0,850 0,796 0,850 Für Messungen im größeren Freistrahl sowie in größeren Kanälen oder Messrohren ergibt sich mit dem Profilfaktor PF = 1,000 die örtliche/punktuelle Geschwindigkeit. -
Seite 22: Va-Wertepaare
_________________________________________________________________________________________________ 5.3.11 VA-Wertepaare Menü -> Einstellungen -> Sensor -> VA-Eingang -> Wertepaare Wurden in (5.3.7.1) Typ des Vortex Messwertaufnehmers Wertepaare ausgewählt, so werden für die Messwertbestimmung die hier gespeicherten Wertepaare als Kalibrierkurve verwendet. Auswahl: Konfiguration = Eingabe der Anzahl der Wertepaare (minimal 2, maximal 30) für die Verarbeitung und für die Anzeige bei der Eingabe Wertepaare = Anzeigen, und Ändern der Wertepaare. -
Seite 23: Ta-Normbedingungen
_________________________________________________________________________________________________ 5.3.13.1 Querschnitt Einstellung des Messquerschnitts bei Messung in Rohrleitungen zur Volumenstromanzeige: Auswahl: Rund = für Rohre mit rundem Querschnitt di/mm: Eingabe des Innendurchmessers di in mm Rechteck = für Rohre mit rechteckigem Querschnitt a/mm: Eingabe der Rechteckinnenseite a in mm b/mm: Eingabe der Rechteckinnenseite b in mm 5.3.13.2 Profilfaktor... -
Seite 24: Ta-Wertepaare
_________________________________________________________________________________________________ 5.3.14.2 Normdruck Eingabewert in hPa 5.3.14.3 Normdichte Eingabewert in kg/m³ zur eingestellten Normbasis für die Berechnung des Massenstroms. 5.3.15 TA-Wertepaare Menü -> Einstellungen -> Sensor -> TA-Eingang -> Wertepaare Wurden in (5.3.12.1) Typ des Thermischen Messwertaufnehmers Wertepaare ausgewählt, so werden für die Messwertbestimmung die hier gespeicherten Wertepaare als Kalibrierkurve verwendet. -
Seite 25: Analogeingang
_________________________________________________________________________________________________ Einstellungen für die Analogeingänge: 5.3.17 Analogeingang Menü -> Einstellungen -> Sensor -> Analogeingang Eingang: Auswahl: 4-20mA = Stromeingang 4-20 mA wird ausgewählt 0-10V = Spannungseingang 0-10 V wird ausgewählt Bezeichnung: für jeden der beiden Eingänge kann eine bis zu 13-stellige Bezeichnung des Messwertaufnehmers eingegeben werden. -
Seite 26: Mengenzähler
_________________________________________________________________________________________________ Einstellungen für den Mengenzähler: 5.3.19 Mengenzähler Menü -> Einstellungen -> Mengenzähler Einstellungen für den Mengenzähler 5.3.19.1 Rücksetzen Setzt den Mengenzähler zurück auf 0 5.3.19.2 Anzahl Dezimalstellen Legt die Anzahl Dezimalstellen (0, 1 oder 2) für die Messanzeige fest Einstellungen der Messanzeige: 5.3.20 Messanzeige Menü... -
Seite 27: Einheiten Für Fa- Und Va-Sensor
_________________________________________________________________________________________________ 5.3.20.5 Zeile 3 Auswahl, welcher Messwert Messkanal 3 zugeordnet wird und als Zeile 3 angezeigt wird. Auswahl: (siehe 5.3.20.3) 5.3.20.6 Einheiten für FA- und VA-Sensor Auswahl der Einheit für die Messwertanzeige und für den Datenlogger Auswahl: = Strömungsgeschwindigkeit in Meter / Sekunde ft/min = Strömungsgeschwindigkeit in feet / minute m3/h... -
Seite 28: Langzeitmessung
_________________________________________________________________________________________________ Einstellungen für die Langzeitmessung: 5.3.21 Langzeitmessung Menü -> Einstellungen -> Langzeitmessung Einstellungen für die Langzeitmessung 5.3.21.1 Modus Einstellung des Messmodus für die Langzeitmessung Auswahl: Start/Stopp = Start/Stopp Modus für die Langzeitmessung Start = Start-Modus für die Langzeitmessung eingegeben werden muss zusätzlich: Messintervall/s = Länge der Messung in Sekunden Auto = Automatik-Modus für die Langzeitmessung... -
Seite 29: Geräteeinstellungen
Ist der Datenlogger eingeschaltet (siehe 5.3.24.1), so wird bei der Betätigung von der Mittelwert im Datenlogger mit Zeitstempel gespeichert. Einstellungen für das Gerät: 5.3.22 Geräteeinstellungen Menü -> Einstellungen -> Gerät Die hier einzustellenden Parameter wirken auf das Messgerät flowtherm NT Auswahl: Datum: = Einstellung des aktuellen Datums Uhrzeit: = Einstellung der aktuellen Uhrzeit Bei einem Batteriewechsel wird Datum und Uhrzeit für mehrere Stunden... -
Seite 30: Werkseinstellungen
5.3.23 Werkseinstellungen Menü -> Einstellungen -> Werkseinstellungen Das flowtherm NT wird auf die Werkseinstellungen zurückgesetzt. Alle Einstellungen gehen dabei verloren, wenn sie nicht vorher in einem eigenen Profil abgespeichert wurden (siehe 5.3.26) Die Werkseinstellungen sind auf die in den Lieferpapieren dokumentierten Werte voreingestellt. Wenn in den Lieferpapieren eine spezielle Messaufgabe definiert ist, sind diese Werte dabei kundenspezifisch bzw. -
Seite 31: Einstellungen Einstellungen Für Den Datenlogger
_________________________________________________________________________________________________ 5.3.24.3 Einstellungen Einstellungen für den Datenlogger: Bezeichnung: = Frei einstellbare Messstellenkenzeichnung mit max 8 Zeichen für alle danach gespeicherten Datenloggerwerte bis zur Neueingabe einer Messstellenkennzeichnung. 5.3.24.4 Löschen Löschen des Datenlogger Inhalts: Vor dem Löschen des Datenloggers kommt noch einmal die Sicherheitsabfrage: Datenlogger löschen? die mit bestätigt werden muss. -
Seite 32: Taste F3 Lm-Start
_________________________________________________________________________________________________ Geräteprofile: 5.3.26 Profile Menü -> Profile In den Profilen können die gesamten Parametereingaben des Geräts unter einem frei definierbaren Namen mit bis zu 8 Zeichen gespeichert werden, und danach auch wieder geladen werden. Es können, zum Beispiel, die ganzen Parametereingaben für einen bestimmten Messwertaufnehmer in einem Profil gespeichert werden, oder aber auch die gesamten Parametereingaben zu einer bestimmten Messstelle. -
Seite 33: Beseitigung Von Störungen
_________________________________________________________________________________________________ Beseitigung von Störungen Störung Ursache Störungsbehebung Gerät lässt sich nicht Batterien/Akkus leer Neue Batterien/geladene Akkus einsetzen einschalten Elektronik defekt Rücksendung ins Werk Keine Messwertan- Sensor verunreinigt Sensor gemäß Reinigungs-Anleitung des Sen- zeige oder sors säubern Analogausgang = 0V kein Messwert Profilfaktor 0,000 eingestellt Profilfaktor auf zur Nennweite und Sensortyp gehörenden Wert einstellen... -
Seite 34: Ersatzteile
Temperatursensoren Pt100. Bestimmungsgemäße Verwendung Das Handgerät flowtherm NT mit oben genannten Sensoren in Ex-Ausführung Kategorie 3G dient zur Mes- sung der Strömungsgeschwindigkeit, des Volumenstroms und der Temperatur von Gasen, mit dafür spezi- fizierten Flügelradströmungssensoren FA und Pt100 Sensoren auch für Flüssigkeiten. Sie sind zum Einsatz in Bereichen bestimmt, in denen Kategorie-3G-Betriebsmittel erforderlich sind. -
Seite 35: Technische Daten
_________________________________________________________________________________________________ Technische Daten Kennzeichnung: Explosionsschutz: Flügelradsensoren FA, Vortex Sensoren VA und Temperatursensoren Pt100 Ex nA IIC T6 X Explosionsschutz: Thermische Sensoren TA Ex nA IIC T4 X X: Es sind die Besonderheiten beim Einsatz im explosionsgefährdeten Bereich zu beachten (siehe 1.3) Installation Für das Errichten der Messanlage sind die aktuell gültigen Vorschriften der europäischen Errichtungsbe- stimmungen, sowie die allgemeinen Regeln der Technik und diese Betriebsanleitung maßgebend. -
Seite 36: Konformitätserklärung
Wir, die Höntzsch GmbH Gottlieb-Daimler-Str. 37 D-71334 Waiblingen erklären in alleiniger Verantwortung, dass das Produkt flowtherm NT Handmessgerät auf das sich diese Erklärung bezieht, mit den folgenden Normen oder normativen Dokumenten überein- stimmt: Bestimmung der Richtlinie Nummer sowie Ausgabedatum der Normen 94/9/EG: Geräte und Schutzsysteme zur bestim-...
