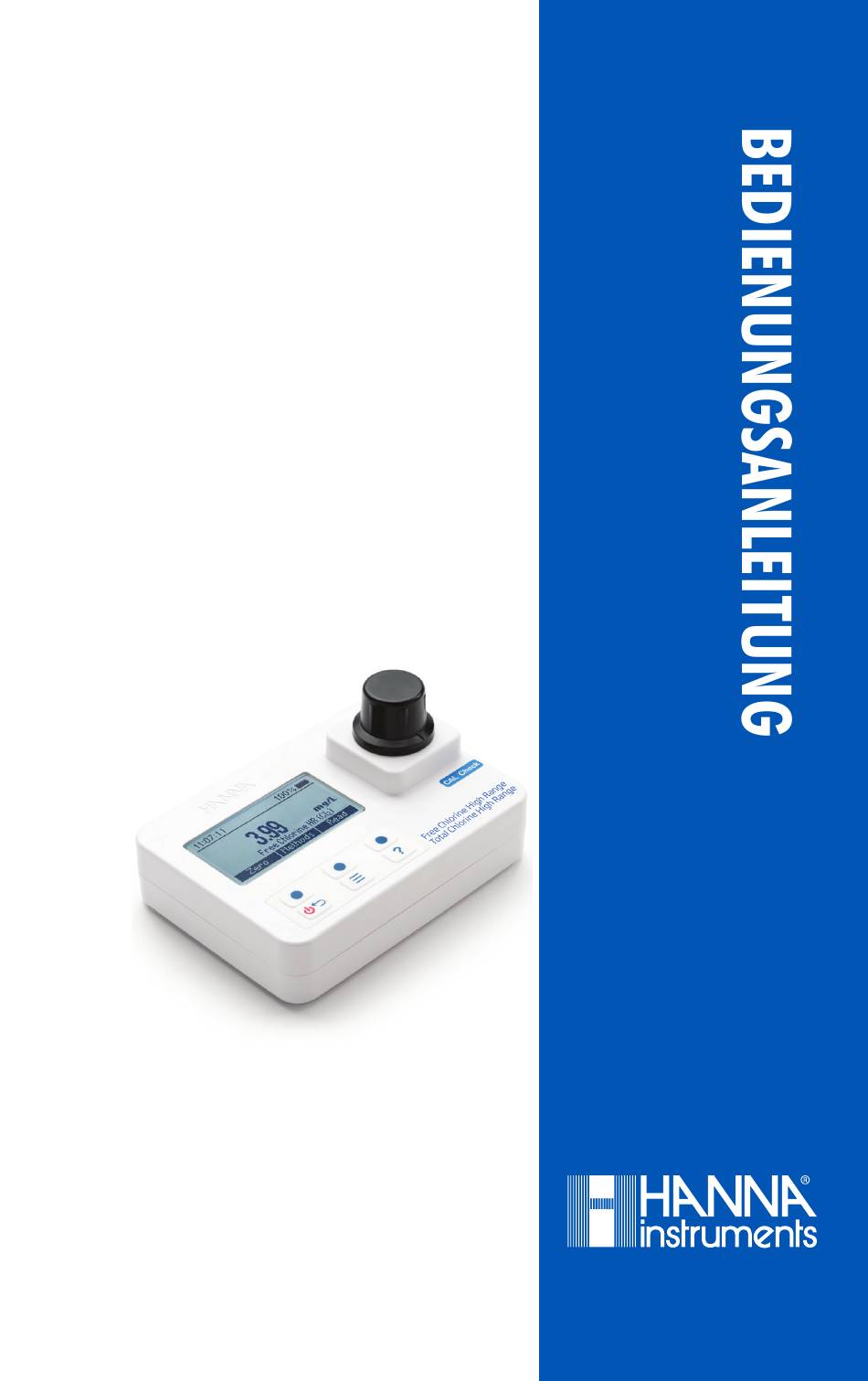

- Seite 1 HI97734 Photometer für freies Chlor, hoch und Gesamtchlor, hoch...
- Seite 2 Dank, dass Sie sich für ein Produkt von Hanna Instruments Sehr geehrter entschieden haben. Kunde, Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie dieses Messgerät verwenden. Dieses Handbuch gibt Ihnen die notwendigen Informationen für den richtigen Gebrauch dieses Messgeräts und eine genaue Vor- stellung von seiner Vielseitigkeit.
-
Seite 3: Inhaltsverzeichnis
ÜBERPRÜFUNG DER LIEFERUNG ................4 SICHERHEITSHINWEISE ..................5 TECHNISCHE DATEN .................... 6 ABKÜRZUNGEN ....................7 BESCHREIBUNG ....................7 BESTIMMUNGSGEMÄSSER GEBRAUCH ............7 ALLGEMEINE BESCHREIBUNG ................. 7 FUNKTIONSBESCHREIBUNG ................8 FUNKTIONSPRINZIP ..................9 DAS OPTISCHE SYSTEM ................10 ALLGEMEINE BEDIENUNG .................. 10 GERÄTEVALIDIERUNG: CAL CHECK™... -
Seite 4: Überprüfung Der Lieferung
Nehmen Sie das Gerät und das Zubehör aus der Verpackung und untersuchen Sie es sorgfältig, um sicherzustellen, dass während des Transports keine Schäden entstan- den sind. Benachrichtigen Sie Ihr nächstes Hanna Instruments Kundendienstzentrum, wenn Sie Beschädigungen oder Fehlfunktionen feststellen. Jedes HI97734C wird in einer Transportbox mit dem folgenden Zubehör geliefert:... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE GEFAHR Die mit diesem Produkt zu verwendenden Chemikalien können bei unsachgemäßem Gebrauch zum Teil Vergiftungen, Organschäden, Ver- ätzungen und Hautreizungen verursachen und korrosiv auf Materialien wirken. • Beachten Sie vor Gebrauch jeder Chemikalie die zugehörigen Sicherheitsdaten- blätter (SDS). Sie finden diese zum Download unter Eingabe der Produktnum- mer auf http://sds.hannainst.com. -
Seite 6: Technische Daten
TECHNISCHE DATEN Messbereich 0,00 bis 10,00 mg/L (als Cl Auflösung 0,01 mg/L Chlor ±0,03 mg/L, ±3% d. Messwerts bei (Alle Metho- Genauigkeit 25 °C den) Adaptation der US EPA Methode 330.5, Methode DPD, kolorimetrisch Lichtquelle Leuchtdiode (LED) Wellenlänge 525 nm Wellenbreite 8 nm Genauigkeit Wellen-... -
Seite 7: Abkürzungen

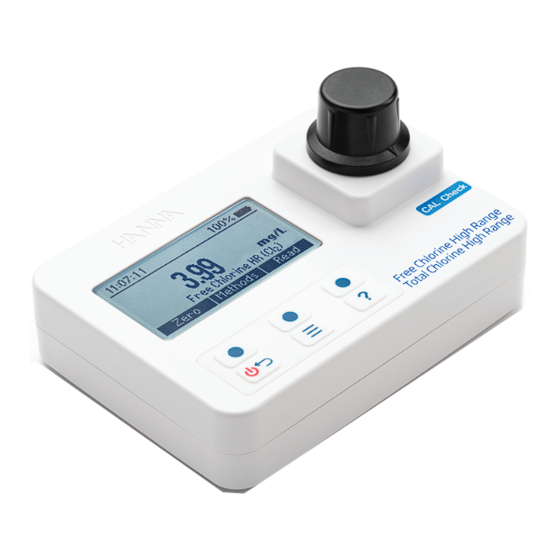

NIST National Institute of Standards and LED Leuchtdiode Technology High Range, hoher Messbereich BESCHREIBUNG BESTIMMUNGSGEMÄSSER GEBRAUCH HI97734 ist ein tragbares, selbstdiagnostisches Messgerät zur photometrischen Bestimmung von freiem Chlor und Gesamtchlor im hohen Messbereich in wässrigen Lösungen. ALLGEMEINE BESCHREIBUNG Das Photometer HI97734 ist ein kompaktes und vielseitiges Messgerät, das sich... -
Seite 8: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG 1) ON/OFF-Taste 4) Messschacht 6)Batteriefachdeckel 2) Tastatur 5) Küvetten-Positions- marker 3) LCD Tastaturbelegung Die Tastatur verfügt über 3 direkte und 3 virtuelle Tasten: Virtuelle Taste. Drücken, um die auf dem LCD direkt darüber angezeigte Funktion auszuführen. Ein-Ausschalttaste. Drücken und Halten zum Ein- oder Ausschalten. Kurz drücken um zur vorherigen Anzeige zurückzukehren. -
Seite 9: Funktionsprinzip
FUNKTIONSPRINZIP Die Photometrie basiert auf dem Prinzip, dass die Farbe einer Substanz durch Absorption und Transmission elektromagnetischer Lichtwellen entsteht. Fällt ein Lichtstrahl einer bestimmten Wellenlänge (der Wellenlänge der Komplementärfarbe) und der Intensität Ι auf eine farbige Messprobe, wird ein Teil der Strahlung durch die Moleküle der Messprobe absorbiert, und eine Strahlung der Intensität Ι... -
Seite 10: Das Optische System
DAS OPTISCHE SYSTEM Das interne Referenzsystem des Photometers kompensiert mögliche Drift durch Spannungsschwankungen oder Änderungen der Umgebungstemperatur und bietet eine stabile Lichtquelle. LED-Lichtquellen bieten im Vergleich zu Wolframlampen viele Vorteile. LEDs verfügen über eine erheblich höhere Effizienz und produzieren mehr Licht bei gleichzeitig geringerem Stromverbrauch. - Seite 11 Einen CAL Check ausführen: Hinweis: Freies Chlor und Gesamtchlor verwenden denselben CAL Check. Taste drücken, um das Menü aufzurufen. Mit CAL Check / Kalibrierung markieren und Wählen drücken. Datum, Uhrzeit und Status des letzten CAL Checks werden angezeigt. Falls noch kein CAL Check gespeichert wurde, wird die Meldung “Nicht verfügbar“...
- Seite 12 - “Außerhalb der Spezifikation“: Der Messwert liegt weit außerhalb des zulässigen Bereichs. Eine Kalibrierung ist nicht möglich. Richtige Eingabe des Zertifikatwerts, und den Zustand und das Haltbarkeitsdatum der Küvette überprüfen .Ggf. Küvette reinigen und CAL Check wiederholen. Bleibt das Problem bestehen, Hanna Instruments Kundenservice kontaktieren.
-
Seite 13: Glp
Taste drücken, um das Menü aufzurufen. Mit GLP markieren und Wählen drücken. Gute Laborpraxis (GLP) zeigt Datum und Uhrzeit der letzten Kalibrierung (falls verfügbar) oder der Werkskalibrierung an. Um die letzte Kalibrierung zu löschen und auf die Werkskalibrierung zurückzusetzen, Löschen drücken und den Bildschirmanweisungen folgen. -
Seite 14: Einstellungen
EINSTELLUNGEN Taste drücken, um das Menü aufzurufen. Mit Einstellungen markieren und Wählen drücken. Mit die gewünschte Option markieren. Beleuchtung Werte: 0 bis 100 % Ändern drücken und mit die gewünschte Helligkeit der Hintergrundbeleuchtung einstellen. Zur Bestätigung Akzept. - Seite 15 Datumsformat Ändern drücken und mit das gewünschte Datumsformat markieren. Zur Bestätigung Akzept. drücken. Zum Abbrechen ohne Speicherung der neuen Auswahl Taste drücken. Dezimaltrennzeichen Optionen: Komma ( , ) oder Punkt ( . ) Mit der virtuellen Taste die gewünschte Option wählen.
-
Seite 16: Reagenzien / Zubehör
Geräteinformationen Wählen drücken, um Modell, Seriennummer, Firm- ware-Version und ausgewählte Sprache anzuzeigen. Taste drücken, um zum Setup -Menü zurückzukehren. Auf Werk zurücksetzen Wählen drücken, um das Gerät auf Werks- einstellungen zurückzusetzen. Zur Bestätigung Akzept. drücken. Zum Abbrechen Aufheben drücken. REAGENZIEN / ZUBEHÖR Taste drücken, um das Menü... -
Seite 17: Batteriestatus
BATTERIESTATUS Das Gerät führt beim Einschalten einen Selbsttest durch. Während des Tests wird das Hanna -Logo angezeigt. Nach 5 Sekunden wird, sofern der Test erfolgreich ® abgeschlossen wurde, die letzte gewählte Methode angezeigt. Das Batteriesymbol in der rechten oberen Ecke des Bildschirms zeigt den Ladungszustand der Batterie an: •... -
Seite 18: Hinweise Zum Gebrauch Der Reagenzien
HINWEISE ZUM GEBRAUCH DER REAGENZIEN Verwendung von Pulverbeuteln Pulverbeutel mit einer Schere öffnen. Beutel zu einer Tülle formen. Beutelinhalt vollständig in das Gefäß entleeren. Verwendung von Spritzen Um mit der 1-mL-Spritze genau zu dosieren: Den Kolben vollständig in die Spritze schieben und deren Spitze in die Lösung tauchen. -
Seite 19: Hinweise Zum Gebrauch Der Küvetten
HINWEISE ZUM GEBRAUCH DER KÜVETTEN Gut verschließen : Verschließen Sie die Küvette stets mit dem HDPE-Kunststoff- stopfen und der Kappe, um Kontamination, Auslaufen oder Verdunstung von Substanzen zu vermeiden. Die Küvettenkappe verhindert auch das Eindringen von externem Licht während des Messvorgangs. Für reproduzierbare Ergebnisse achten Sie darauf, die Kappe jeweils gleich fest aufzuschrauben. - Seite 20 Hinweise: • Küvetten müssen bei der Messung außen trocken und frei von Fingerabdrücken, Öl oder Verschmutzungen sein. Küvette daher vor dem Einsetzen mit dem Reinigungstuch HI731318 reinigen. • Schütteln kann Luftblasen erzeugen, welche das Messergebnis verfälschen können. Luftblasen können durch Schwenken oder Klopfen gegen die Küvette entfernt werden.
-
Seite 21: Methodendurchführung
METHODENDURCHFÜHRUNG FREIES CHLOR (HR) Hinweis: Freies und Gesamtchlor müssen einzeln mit jeweils frischer Probenflüssigkeit gemessen werden. REAGENZIEN Artikelnummer Beschreibung Menge HI93701-0 Reagenz für freies Chlor 1 Beutel HI93734B-0 Reagenz für freies und Gesamtchlor, hoch 5 mL REAGENZIEN-SETS HI93734-01 Reagenz für freies und Gesamtchlor, hoch 100 Tests HI93734-03 Reagenz für freies und Gesamtchlor, hoch... - Seite 22 Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markierung des Messschachtes ausgerichtet ist. Null drücken. Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung bereit Küvette aus dem Messschacht nehmen. 7.
- Seite 23 drücken. Das Display zeigt einen Countdown von 1 Minute an. Um den Messen Countdown zu umgehen , Messen erneut drücken. Nach Ablauf des Countdowns führt das Gerät die Messung aus und zeigt den gemessenen Wert für freies Chlor in mg/L Chlor (Cl ) an.
-
Seite 24: Gesamtchlor (Hr)
GESAMTCHLOR (HR) Hinweis: Freies und Gesamtchlor müssen einzeln mit jeweils frischer Probenflüssigkeit gemessen werden. REAGENZIEN Artikelnummer Beschreibung Menge HI937101 Reagenz für freies Chlor 1 Beutel HI93734B-0 Reagenz für freies und Gesamtchlor 5 mL HI93734C-0 Reagenz für Gesamtchlor 3 Tropfen REAGENZIEN-SETS HI93734-01 Reagenz für freies und Gesamtchlor 100 Tests... - Seite 25 Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markierung des Messschachtes ausgerichtet ist. Null drücken. Das Display zeigt „-0,0-“. Der Nullabgleich ist abgeschlossen und das Gerät ist zur Messung bereit. Küvette aus dem Messschacht nehmen. 1 Beutel HI93711-0 "Reagenz für Gesamtchlor"...
- Seite 26 Messen drücken. Das Display zeigt einen Countdown von 2 Minuten und 30 Sekunden an. Um den Countdown zu umgehen, Messen erneut drücken. Nach Ablauf des Countdowns führt das Gerät die Messung aus und zeigt den gemessenen Wert für Gesamtchlor in mg/L Chlor (Cl ) an.
-
Seite 27: Fehlermeldungen
FEHLERMELDUNGEN Kein Licht: Die Lichtquelle ist defekt. Externer Lichteinfall: Störung durch Umgebungslicht. Umgedrehte Küvette: Null- und Messproben sind ver- tauscht. Licht zu dunkel: Die Lichtstärke kann nicht reguliert werden. Überprüfen Sie die Probe auf Partikel. Licht zu hell: Lichtstärke für die Messung zu hoch. Über- prüfen Sie die Blindprobe. -
Seite 28: Batteriewechsel
BATTERIEWECHSEL Taste drücken und halten, um das Gerät auszuschalten. Batteriefachdeckel gegen den Uhrzeigersinn drehen, um das Batteriefach zu öffnen. Alte Batterien entfernen und durch 3 neue 1,5-V-AA-Batterien ersetzen. Batteriefachdeckel wieder aufsetzen und im Uhrzeigersinn drehen, um das Batteriefach zu schließen. -
Seite 29: Zubehör
ZUBEHÖR REAGENZIEN-SETS Artikelnummer Beschreibung HI97734-01 Reagenz für freies und Gesamtchlor, hoch - 100 Tests HI97734-03 Reagenz für freies und Gesamtchlor, hoch - 300 Tests WEITERES ZUBEHÖR Artikelnummer Beschreibung HI7101412 Transportbox (blau) für HI977xx und 3 CAL Check Küvetten HI731318 Küvettenreinigungstücher (4 Stck.) HI731331 Messküvetten (4 Stck.) -
Seite 30: Entsorgung
Zertifikat Alle Geräte von Hanna Instruments sind mit den Europäischen CE-Richtlinien konform. Entsorgung Gerät und Zubehör Entsorgen Sie das Produkt nicht über den Hausmüll sondern über geeignete Recyclingsysteme für elektrische und elektronische Geräte. Gebrauchte Batterien Dieses Produkt enthält Batterien. Um potenzielle Gefahren für Mensch und Umwelt zu vermeiden, entsorgen Sie Batterien nicht über den Hausmüll sondern über geeignete Recyclingsysteme. - Seite 31 Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung gestattet. Hanna Instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instruments Inc. * Andere Firmen- und Produktnamen sind Marken oder eingetragene Marken der...
- Seite 32 Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen p: +49 7306 3579100 f: +49 7306 3579101 e: info@hannainst.de w: www.hannainst.de B-HI97734-2019-04-30...
