Verwandte Anleitungen für exquisit EKC601-2.1
Inhaltszusammenfassung für exquisit EKC601-2.1
- Seite 1 Glaskeramikkochfeld EKC601-2.1 Gebrauchs- und Montageanweisung...
- Seite 2 Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann. Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs- und Wartungsbedingungen. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. Kundendienst Tel. +49 (0)2944 9716791 www:ggv-exquisit.de Seite | 2...
-
Seite 3: Inhaltsverzeichnis

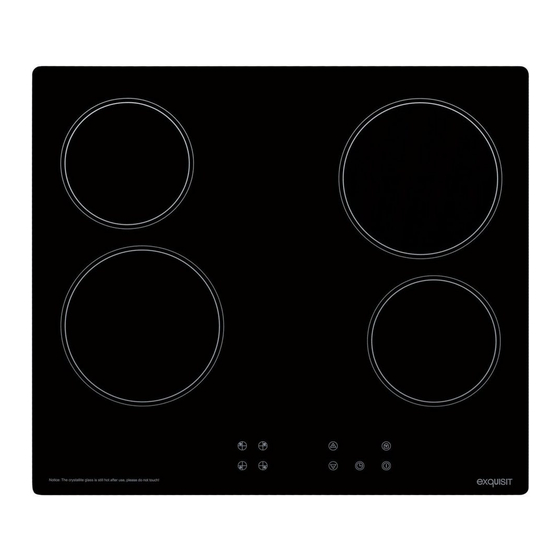

Zu Ihrer Sicherheit Inhaltsverzeichnis Zu Ihrer Sicherheit ................6 Sicherheit und Verantwortung ............7 Sicherheit und Warnungen ............... 8 Geräte auspacken ................9 Einbau–/Installationsanweisung ............10 Der richtige Einbauort ..............11 Gerät für den Einbau vorbereiten ............ 14 Glaskeramikkochfeld einbauen ............15 Elektrischer Anschluss .............. - Seite 4 Zu Ihrer Sicherheit Kochfeld Durchmesser Leistung (kW) (mm) vorne links Ø 180 mm 1800 vorne rechts Ø 145 mm 1200 III hinten links Ø 145 mm 1200 IV hinten rechts Ø 180 mm 1800 Seite | 4...
- Seite 5 Zu Ihrer Sicherheit Bedienfeld TOUCHCONTROL Kochzone Wahltasten Kochzone EIN/AUS Taste EIN/AUS Kochzone Taste „+“ Taste „-„ Schlüsselfunktion Taste Schlüssel Timer Taste Timer Seite | 5...
-
Seite 6: Erklärung Der Sicherheitshinweise
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung, Gebrauchsanleitung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 7: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von schutzbedürftigen Personen: Kinder und Personen mit verringerten Fähigkeiten! • Dieses Gerät kann von Kindern ab 8 Jahren, sowie von Personen mit verringerten physischen, sensomotorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden: wenn Sie beaufsichtigt oder bezüglich des –... -
Seite 8: Sicherheit Und Warnungen
Zu Ihrer Sicherheit 1.2 Sicherheit und Warnungen Brandgefahr durch unsachgemäße Verwendung! • Niemals Gegenstände auf die Kochfläche lagern. • Niemals leicht Entzündliches oberhalb/unterhalb des Gerätes lagern. Bei unbeabsichtigtem Einschalten des Gerätes – können die Teile sich verformen oder entzünden. • Keine Alufolie bzw. -
Seite 9: Geräte Auspacken
Zu Ihrer Sicherheit 1.3 Geräte auspacken Schnittverletzungsgefahr durch beschädigte durch scharfe Kanten! → Beschädigte Kochplatte umgehend durch den Kundendienst reparieren/austauschen lassen. Verletzungsgefahr durch unsachgemäßer Reparatur! → Defekte Geräte ausschließlich nur durch einen autorisierten Elektrofachmann reparieren lassen. Transporthinweise Überprüfen Sie das Gerät auf Transportschäden Transportschutz entfernen Das Glaskeramikkochfeld sind für den Transport geschützt. -
Seite 10: Einbau-/Installationsanweisung
Einbau–/Installationsanweisung 2 Einbau–/Installationsanweisung Wichtige Informationen für den Benutzer Das Glaskeramikkochfeld sind ausschließlich für den Einbau handelsüblicher Küchen vorgesehen. Den Anschluss an das Stromnetz, muss eine autorisierte Elektrofachkraft durchführen, die beim örtlichen Energieversorgungsamt zugelassen ist. Lebensgefahr durch elektrischen Schlag! → Nicht autorisierte Personen dürfen den Netzanschluss nicht vornehmem. -
Seite 11: Der Richtige Einbauort
Einbau–/Installationsanweisung 2.1 Der richtige Einbauort ACHTUNG Sachbeschädigung vermeiden! Wir empfehlen, den Backofen nicht neben einem Kühlgerät, Geschirrspüler oder Trockner aufzustellen. → Die falsche Platzierung beeinflusst den Energieverbrauch (Kühlgeräte) und es bildet sich Kondenswasser. → Beim Geschirrspüler kann es zu Schäden am Gerät kommen. →... - Seite 12 Einbau–/Installationsanweisung Grafik I Einbauabstände Grafik II Einbauabstände B1= mit Wärmequelle B2= ohne Wärmequelle, mit Schrank oder Schublade = 760 mm =760 mm B2 = 15 mm mind. B1 = 50 mm mind. = 20 mm mind. = 20 mm mind. D = Lufteinlass D = Lufteinlass = Luftauslass 5mm mind.
-
Seite 13: Arbeitsplatte Gemäß Massskitze Aussägen
Einbau–/Installationsanweisung Grafik III Einbaumaße mm Abbildung 1 Einbau Alle Masse sind mm Arbeitsplatte gemäß Massskitze aussägen Abbildung 2 Ausschnitt Arbeitsplatte Seite | 13... -
Seite 14: Gerät Für Den Einbau Vorbereiten
Einbau–/Installationsanweisung Gerät für den Einbau vorbereiten Gerät auspacken • Glaskeramikkochfeld behutsam auspacken. • Glaskeramikkochfeld auf Schäden überprüfen. • Sichtbare Schäden sofort dem Kundendienst melden. Schnittverletzung durch gerissene Glaskeramikkochplatte! → Das Glaskeramikkochfeld nicht auf den Glaskeramikecken setzen. Glasbruch! Arbeitsplatte vorbereiten • Die Arbeitsplatte des Einbau-Möbels muss mindestens 30 mm dick sein. -
Seite 15: Glaskeramikkochfeld Einbauen
Einbau–/Installationsanweisung 2.2 Glaskeramikkochfeld einbauen Beim einbauen des Glaskeramikkochfeldes folgende Hinweise beachten. • Die Masse des Ausschnitts in der Arbeitsplatte nochmals kontrollieren. • Die Ränder des Ausschnitts sauber und fettfrei halten. • Das Glaskeramikkochfeld über den Ausschnitt der Arbeitsplatte mit der Restwärme-Anzeige nach vorne positionieren. -
Seite 16: Elektrischer Anschluss
Einbau–/Installationsanweisung 2.3 Elektrischer Anschluss Hinweise für die Elektrofachkraft • 380-415V Netz Dreiphasenanschluss mit Betriebsnull. • Brücke verbindet die Klemmen 4-5. • Phasenreihenfolge nach 1-2-3. • Neutralleiter auf 4 und 5. • Die Nennspannung der Heizelemente beträgt 220-240V. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu Abbildung 5 Anschluss N3... -
Seite 17: Gerät In Betrieb Nehmen
Gerät in Betrieb nehmen Das Glaskeramikkochfeld, das auf die Arbeitsplatte geklebt ist, lässt sich nicht ohne weiteres ausbauen. ACHTUNG Sachschaden! → Das Glaskeramikkochfeld nur durch den Kundendienst des Herstellers, oder eine autorisierte Elektrofachkraft ausbauen und reparieren lassen. 3 Gerät in Betrieb nehmen Vor dem ersten Gebrauch das Glaskeramikkochfeld gründlich, mit einem feuchten Tuch reinigen. - Seite 18 Gerät in Betrieb nehmen Verbrennungen durch heisse Oberflächen des Glaskeramikkochfeldes! Kochstellen und deren Umgebung werden sehr heiß. → Berühren Sie niemals heiße Oberflächen. → Wenn das Kochen beendet ist, das Gerät ausschalten. → Die Heizelemente nicht brennen lassen, wenn die Töpfe oder Pfannen leer oder nicht vorhanden sind.
- Seite 19 Gerät in Betrieb nehmen Bedienfunktionen TOUCHCONTROL Die Heizelemente der Kochzonen werden durch die Berührungstasten des Bedienfeldes TOUCHCONTROL auf dem Kochfeld reguliert. Sie ermöglichen eine Regulierung vom Warmhalten bis zur maximalen Temperatur. HINWEIS Achten Sie bei der Bedienung von Berührungstasten auf saubere trockene Hände.
- Seite 20 Gerät in Betrieb nehmen Koch- Bratvorgang beenden: • Berühren Sie das Kochfeld , welches ausgeschaltet werden soll. • Die Leistungsstufe mit auf ‘0‘ stellen oder mit beiden tasten gleichzeitig berühren. • Sicherstellen das auf der Anzeige ‘0´ steht und mit der Ein/Aus Taste die Kochzone ausschalten Sperrfunktion: Zur Sicherheit der Kinder verfügt dieses Kochfeld über eine Sperrfunktion.
- Seite 21 Gerät in Betrieb nehmen Den Timer berühren und die Zeitschaltuhr blinkt ´10´ auf der Timer-Anzeige Die Zeit durch Berührung der Tasten einstellen. Hinweis: Die Tasten einmal berühren wird die Zeit in einer Schritten gewählt. Hält man die Finger auf die Tasten wird die Zeit in zehner Schritten eingestellt.
- Seite 22 Gerät in Betrieb nehmen • Hinweis: Die Tasten einmal berühren wird die Zeit in einer schritten gewählt. Hält man den Finger auf die Taste wird die Zeit in Zehnerschritten eingestellt. • Sollte die Voreingestellte Zeit über 99 Minuten betragen, fällt die Zeitschaltuhr automatisch auf ‘00’.
-
Seite 23: Geeignetes Kochgeschirr
Gerät in Betrieb nehmen Geeignetes Kochgeschirr Die Kochoberfläche und der Boden des Topfes müssen immer sauber und trocken sein. Töpfe und Pfannen mit einem einwandfreien, glatten Boden Hitzebeständiges Kochgeschirr „Herstellerangaben beachten“ Keine Töpfe benutzen, die aus Plastik bestehen oder deren innere Seite mit Aluminium beschichtet ist. ACHTUNG Beschädigung des Glaskeramikkochfeldes durch raue Topfböden. - Seite 24 Gerät in Betrieb nehmen Leistungsstufen (L-Stufen) der Energieregler L-Stufe Energieregler Aufwärmen Gemüse garen Suppe kochen langsames Anbraten Fleisch / Fisch braten schnelles Kochen / Braten Zuschaltung Bräter Zone / Zweikreiskochfeld Einschalten des Kochfeldes Die Heizungszonen werden durch die auf der Bedienblende des Einbau-gerätes befindlichen Energieregler reguliert, die eine Veränderung der Regulierung vom Warmhalten (ungefähr 7 % des...
-
Seite 25: Reinigung Und Wartung
Reinigung und Wartung 4 Reinigung und Wartung Vor sämtlichen Reinigungs- und Wartungsarbeiten Gerät ausschalten und vollständig auskühlen lassen. Undichtigkeiten am Glaskeramikkochfeld Stromschlaggefahr! → Niemals einen Dampfreiniger zur Reinigung verwenden. Feuchtigkeit könnte in elektrische Bauteile gelangen. Verbrühungsgefahr durch heißes Wasser beim Reinigen. →... - Seite 26 Reinigung und Wartung Glaskeramikkochfeld Das Glaskeramikkochfeld mit einem feuchten Tuch reinigen und mit einem trockenen Tuch trockenwischen. Verschmutzungen mit heißen Wasser und Spülmittel oder mit einem handelsüblichen Keramikkochfeldreiniger das Glaskeramikkochfeld reinigen. Verschüttetes Essen, Speisereste und Fettspritzer sofort wegwischen. In den folgenden Fällen sofort die Energiezufuhr auf «0» drehen und •...
-
Seite 27: Praktische Hinweise Zum Kochen
Praktische Hinweise zum Kochen 5 Praktische Hinweise zum Kochen Nachfolgend finden Sie einige wichtige Hinweise, um energiesparend und effizient mit Ihrem neuen Kochfeld und dem Kochgeschirr umzugehen. • Der Topfbodendurchmesser sollte gleich groß oder nur wenig grösser sein wie der Kochfelddurchmesser. •... -
Seite 28: Kundendienst
Kundendienst 6 Kundendienst Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Führen Sie in diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist. -
Seite 29: Garantiebedingungen
Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit... - Seite 30 Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 31: Technische Daten
Technische Daten 8 Technische Daten Marke Exquisit Modell EKC601-2.1 Produktgruppe Glaskeramik-Kochfeld Schutzklasse Elektrischer Anschluss V/Hz 380-415 / 50 (Spannung/Frequenz) Anschlussleistung 6000 Gewicht (unverpackt) Kochfeld Abmessungen HxBxT 48x580x510 4016572019407 Artikelnummer 0450074 CE Kennzeichen Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforde- rungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU... - Seite 32 Technische Daten Seite | 32...
-
Seite 33: Altgeräte Entsorgen
Altgeräte entsorgen 9 Altgeräte entsorgen Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden. Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. - Seite 34 Altgeräte entsorgen GGV HANDELGES. MBH & CO. KG AUGUST-THYSSEN-STR.8 D-41564 KAARST GERMANY ekc601_2.1_0450074_version_e1.2_.2018_07_23.docx www.GGV-exquisit.de Seite | 34...
