Inhaltszusammenfassung für EWIKON Multi 5

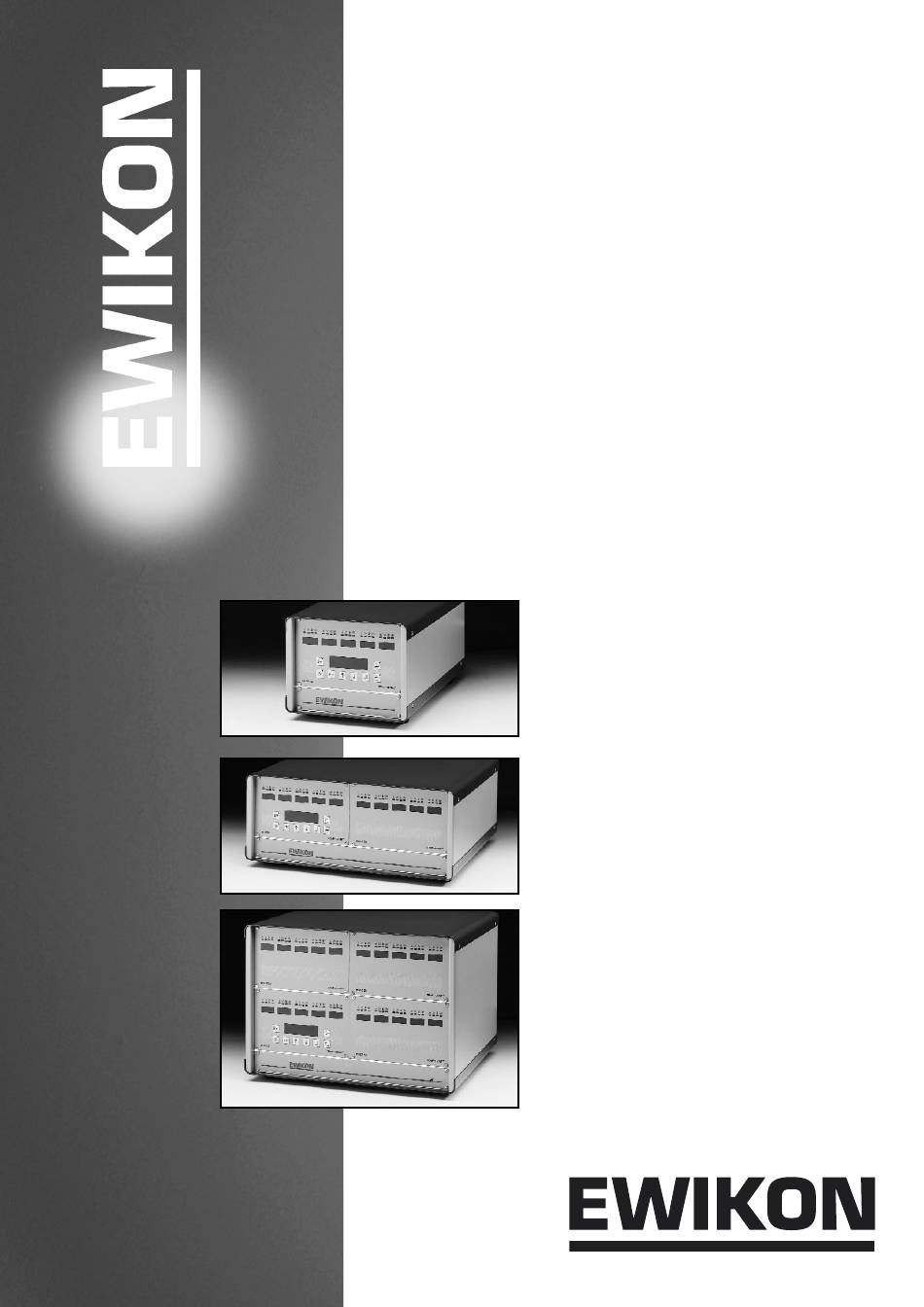

- Seite 1 Heißkanalregelgeräte Betriebsanleitung für Multi 5 Heißkanalregelgeräte...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemein Sicherheitshinweise allgemeine Hinweise Regelgerät Inbetriebnahme Frontansicht Sollwert einstellen, Regelzonen aktivieren Funktionstasten Alarmanzeige Programmiermenü Einstellwerte verändern Softstartrampe Stellerbetrieb (manuell) Technische Daten Anschlüsse Alarmstecker 10-pol 24-pol Wichtige Bedienhinweise, unbedingt beachten! -
Seite 3: Sicherheitshinweise
Sicherheitshinweise - Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung sorgfältig durch. - Bei Arbeiten am Gerät, vor allem vor dem Öffnen des Gehäuses, Netzstecker ziehen. - Sicherungen nur am stromlosen Gerät austauschen. - Vor dem Einstecken der Werkzeugkabel unbedingt überprüfen, ob alle Stecker richtig angeschlossen sind (siehe Anschlüsse). - Netzkabel und Werkzeugkabel regelmäßig auf Beschädigungen überprüfen, bei Verletzung des Kabelmantels unbedingt neue Anschlussleitungen verwenden! Allgemeines... -
Seite 4: Inbetriebnahme
Inbetriebnahme - Nach sorgfältiger Überprüfung der Verkabelung, Werkzeug an das Regelgerät anstecken. Bei Bedarf kann über den Alarmstecker (Zubehör) eine Verbindung zur Spritzmaschine hergestellt werden. Netzkabel anschließen, Regelgerät am Hauptschalter auf der Rückseite einschalten. - Sollwert einstellen und nicht benötigte Regelzonen unbedingt ausschalten (siehe Sollwert einstellen, Regelzonen aktivieren). -
Seite 5: Sollwert Einstellen, Regelzonen Aktivieren
Sollwert einstellen / Regelzonen aktivieren Taste Befehl Anzeige Sollwert anzeigen In den Zonenfenstern erscheinen die Sollwerte, bzw. OFF in den nicht aktiven Zonen, die Tastenanzeige leuchtet. Zonenkennung Im Dialogfenster erscheint ALL, in den Zonenfenstern erscheinen die Zonennummern. Zone wählen Im Dialogfenster erscheint die angewählte Zone, ALL für alle Zonen. -
Seite 6: Alarmanzeige
Alarmanzeige Erdschluss Leuchtet bei einem Widerstand zwischen Heizelement und Erde kleiner 100 kOhm. Die Stromzufuhr wird zweipolig unterbrochen. Temperaturfühler Leuchtet bei Fühlerbruch, im Zonenfenster erscheint "- - -". Ist die automatische Stellerfunktion (Automode) aktiv, wechselt die Anzeige zwischen " - - - " und " - A - ". Bei Verpolung leuchtet die Anzeige ebenfalls, im Zonenfenster erscheint die Raumtemperatur. -
Seite 7: Einstellwerte Verändern
Einstellwerte verändern Taste Befehl Anzeige Einstellwerte Im Dialogfenster erscheint ALL, in den Zonenfenstern länger verändern erscheinen die Zonennummern. 5 Sek. Zone wählen Im Dialogfenster erscheint die angewählte Zone, ALL für alle Zonen. Zone bestätigen Im Dialogfenster erscheint der erste Menüpunkt, in den Zonenfenstern erscheinen die Istwerte, bzw. -
Seite 8: Stellerbetrieb (Manuell)
Stellerbetrieb (manuell) ACHTUNG: In dieser Betriebsart wird Ihr Heißkanal nicht geregelt und bei Übertemperatur nicht abgeschaltet. Eine Überhitzung und Zerstörung des Heißkanals ist somit möglich! Taste Befehl Anzeige Sollwert anzeigen In den Zonenfenstern erscheinen die Sollwerte, bzw. "OFF" in den nicht aktiven Zonen, die Tastenanzeige leuchtet. -
Seite 9: Technische Daten
Technische Daten Gehäuse: Metall-Halbschalengehäuse MULTI 5: ca. 250 x 200 x 420 (BxHxT) MULTI 10: ca. 470 x 200 x 420 (BxHxT) MULTI 20: ca. 470 x 330 x 420 (BxHxT) Steckverbindung: Last und Fühler getrennt; 10-, 24-polig (je nach Zonenzahl) -
Seite 10: Anschlüsse Multi
5 / 6 3(+) / 8(-) 4 / 9 7 / 8 4(+) / 9(-) 83 93 Verriegelung 5 / 10 9 / 10 5(+) / 10(-) Schutzleiter auf Gehäuse verdrahten D 4x 4,3 * Belegung bei Verwendung der EWIKON-Zubehörkabel Art-Nr. 63010.105... -
Seite 11: 24-Pol
7(+) / 19(-) 8 / 20 15 / 16 8(+) / 20(-) 9 / 21 17 / 18 9(+) / 21(-) 10 / 22 19 / 20 10(+) / 22(-) Schutzleiter auf Gehäuse verdrahten * Belegung bei Verwendung der EWIKON-Zubehörkabel Art-Nr. 63010.110... - Seite 12 EWIKON Heißkanalsysteme Ihr EWIKON-Partner: GmbH & Co. KG Siegener Straße 35 35066 Frankenberg Tel: (+49) 64 51 / 50 10 Fax: (+49) 64 51 / 50 12 02 E-mail: info@ewikon.com www.ewikon.com...
