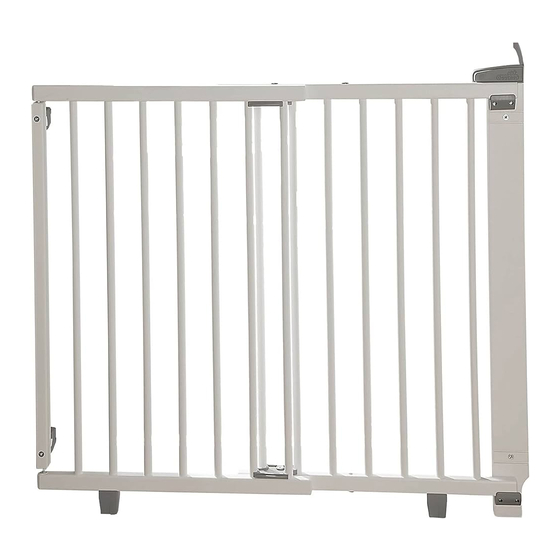

S c hwe n k -
Tü r s c hu t z g i t t e r
Door Safety gate
Heinrich Geuther
Kindermöbel und -geräte GmbH & Co.KG
Verwaltung:
Anlieferung und Versand:
Gartenstraße 19
Steinach 1
D - 96268 Mitwitz
D - 96268 Mitwitz
Germany
Germany
Plus
EN 1930:2011
- 1 -
Stand: 18.07.2018 EDV Nr. 222310991
Art. Nr.: 2732 +
Art. Nr.: 2734 +
Werbung
Verwandte Anleitungen für geuther 2734+
Inhaltszusammenfassung für geuther 2734+

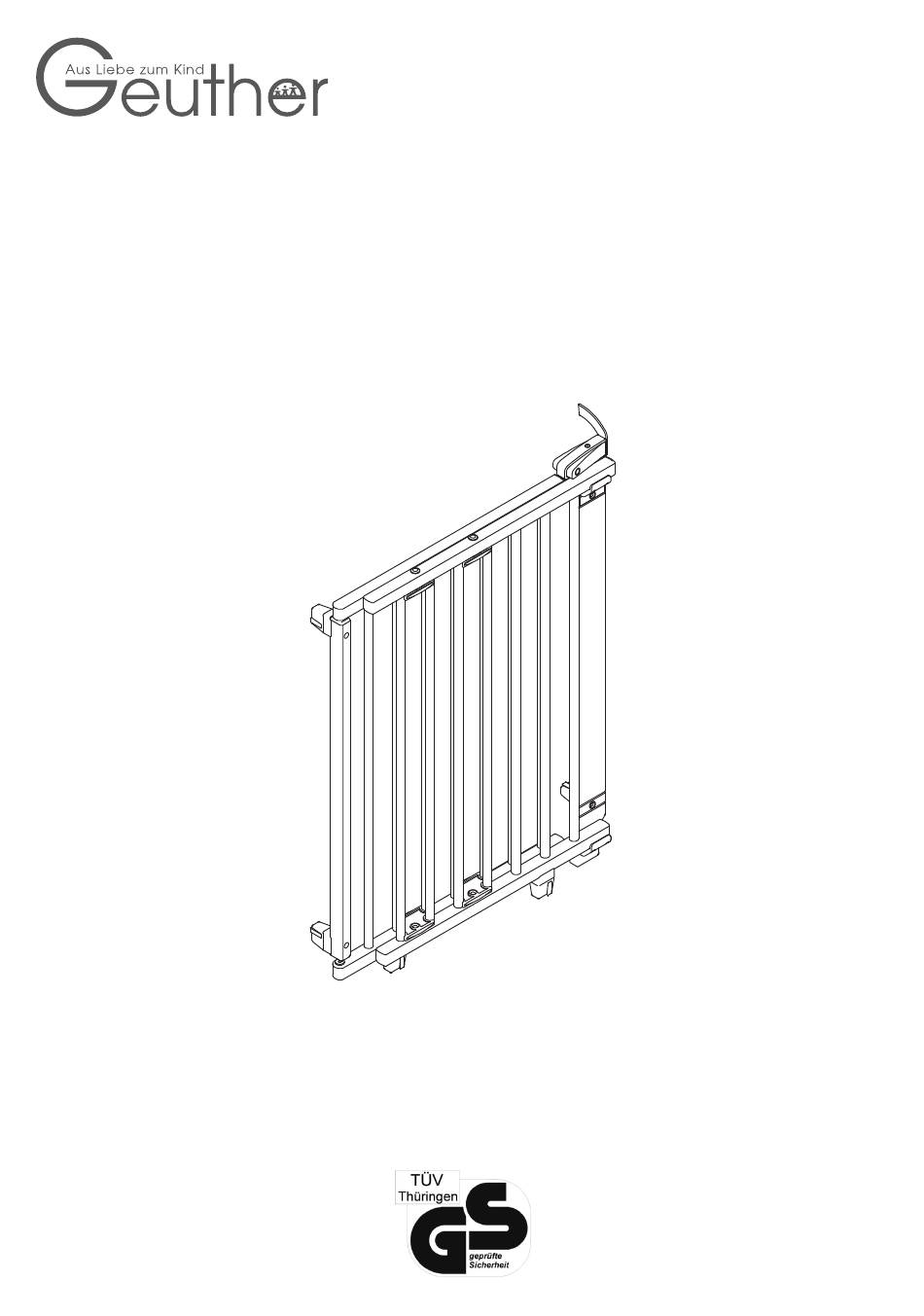

- Seite 1 Plus Tü r s c hu t z g i t t e r Art. Nr.: 2732 + Art. Nr.: 2734 + Door Safety gate Heinrich Geuther Kindermöbel und -geräte GmbH & Co.KG Verwaltung: Anlieferung und Versand: Gartenstraße 19 Steinach 1...
