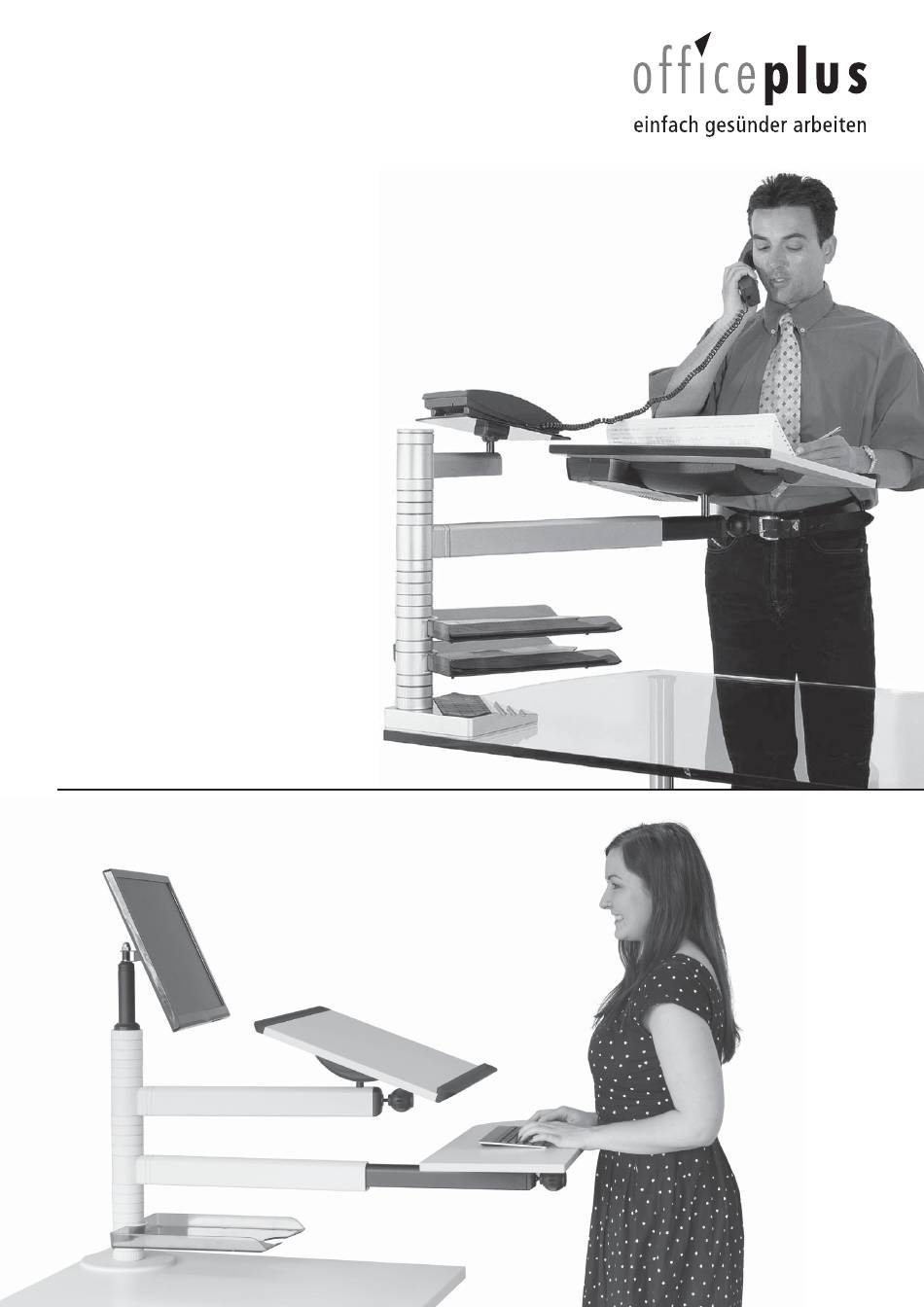

- Seite 1 Tisch-Stehpult desk 1 mit Klebebefestigung desk 2 mit Scheibenbefestigung Auf- und Abbauanleitung...
-
Seite 2: Inhaltsverzeichnis
Montage der Befestigungsscheiben mit der desk-Säule bei desk 2-Modellen desk 1 und 2 Seite 9 Ringsystem der desk-Säule für alle desk 1- und desk 2-Modelle Seite 10 Montage und Anbringung der Arme und Arbeitsplatten über das Ringsystem Montage und Anbringung der Komponenten... -
Seite 3: Inhalt Der Verpackung
Kabelführung (1) oder die Pultplatte mit 15° Neigungsverstellung. und die Auf- und Abbauanleitung (2) b) nur bei desk 1 die Zellgummiabdeckung (3) c) das mögliche Zubehör wie z. B.: Korrespondenzschalen (4), Rauchglasboard (5) und Zugbügel für das Rauchglasboard (6) -
Seite 4: Klebebefestigung
Ersatzteil bzw. Nachrüstung für alle desk-Modelle Befestigungs- Das Set mit Befestigungsscheiben kann als Ersatzteil, scheiben als zusätzliches Befestigungssystem an einem weite- ren Tisch oder als Umrüstung an einem desk 1-Modell geliefert werden. Das Set besteht aus: - Anleitung - obere und untere Befestigungsscheibe - Inbusschlüssel... -
Seite 5: Klebebefestigung Bei Desk 1-Modellen Montage Der Grundplatte
Position für die Montage der Grundplatte Reinigung der Tischfl äche befestigung Voraussetzung ist eine plane, stabile, nicht biegbare Die desk 1-Modelle sind mit der und ausreichend große Tischfl äche. Im Regelfall wird patentierten Klebebefestigung ausgestattet. desk an einem hinteren Bereich der Tischplatte nahe Wichtig für die stabile Klebetechnik ist eine... -
Seite 6: Klebebefestigung Bei Desk 1-Modellen Anbringung Des Haftprofi Ls
Klebebefestigung bei desk 1-Modellen Anbringung des Haftprofi ls desk 1 Klebe- Mit beiliegendem Anpress-Stab dreimal auf jedem Montage-Schablone entfernen und befestigung Profi lsteg unter starkem Druck wie abgebildet zum Aluminium-Profi lplatte wieder auf Anpressen hin- und herfahren! das Haftprofi l schieben. -
Seite 7: Montage Der Befestigungsscheiben Mit Der Desk-Säule Bei Desk 2-Modellen
Montage der Befestigungsscheiben mit der desk-Säule bei desk 2-Modellen desk 2 Befestigungs- Voraussetzung für die Montage der Scheiben ist Als Schablone für die Anbringung mittels scheiben eine plane, stabile, nicht biegbare und ausreichend Bohrung und Verschraubung am Tisch, große Tischfl äche. dient die obere Scheibe. -
Seite 8: Montage Der Befestigungsscheiben Bei Desk 2-Modellen
Montage der Befestigungsscheiben bei desk 2-Modellen desk 2 Befestigungs- Führen Sie die Schraube M6x60 zusammen mit dem Nehmen Sie die andere Hand und stellen scheiben Inbussschlüssel durch die Bohrung am Tisch un der Sie die desk-Säule auf die obere Scheibe. Bohrung der oberen Scheibe hindurch. -
Seite 9: Ringsystem Der Desk-Säule Für Alle Desk 1- Und Desk 2-Modelle
Abstandsring desk 2 Die Bestückung mit Standardkomponenten Kurzarm (optional) und Zubehör sowie die Einstellung der Höhe erfolgt über das Ringsystem. Befestigungsring desk 1 / desk 2 easy und optimal Auslegerarm / Teleskoparm Telefonplatte (optional) desk-Säule Pultplatte Korrespondenzschale (optional) Klebe- befestigung... -
Seite 10: Desk 1
Position bringen. – auch nicht durch leichtes Drehen – muss das Druckstück in der Bohrung mit einem Stift Achtung: Bei desk 1 bzw. der Haftprofi l- zurückgeschoben werden. Befestigung ist zu beachten: Der Kleber ist nach •... -
Seite 11: Montage Und Anbringung Der Komponenten Über Das Ringsystem
Aufnahme des Vesa-Adapters (Moni- abschließen. torbefestigung) ausgestattet. Bei allen desk-Modellen easy und optimal sowie bei desk 1 top wird mit dem Verschlußdeckel die desk-Säule durch Aufstecken abgedeckt. desk desk 1 top wird mit einer desk 2 top verfügt über die... -
Seite 12: Montage Und Anbringung Des Optionalen Rauchglasboards Und Telefons
Montage und Anbringung des optionalen Rauchglasboards und Telefons desk 1 desk 2 Befestigung des Rauchglasboards (optional) Bei allen desk Modellen – außer desk 2 top – kann ein Rauchglasboard für die Aufnahme eines Telefons angebracht werden. Anbringung auf dem Verschlußdeckel: Anbringung am Kurzarm: •... -
Seite 13: Einstellmöglichkeiten Der Pultplatte
Einstellmöglichkeiten der Pultplatte Pult- platte Neigungsverstellung bei Pultplatte mit 15° Neigungsverstellung bei Pultplatte mit 70° Kippmechanik Mechanik • Ziehen Sie die Pultplatte zu sich heran und • Ziehen Sie den Arretierungshebel rechts drücken Sie diese nach unten. unterhalb der Pultplatte und halten ihn fest. •... -
Seite 14: Aufbewahrung Der Anleitung
• Auslegerarm bzw. Teleskoparm (6) Die Bestell-Nr. lautet: BE-PF-20 • weitere Abstands- und Befestigungsringe (7) Geben Sie bitte das Lieferdatum Ihres Stehpultes • Gummiabdeckung bei desk 1 Modellen (8) mit an. Die erneute Montage Ihres desk 2 Modells mit Scheibenbefestigung kann mit den vorhandenen Scheiben erfolgen. -
Seite 15: Desk 1
1 Klebe- Entfernen der Grundplatte mit Säule bei den mit Entfernen der Aluminium-Profi lplatte befestigung Klebebefestigung montierten desk 1 Modellen • Aluminium-Profi lplatte durch • Die Werkzeuge befi nden sich in der desk-Säule, Verschieben entfernen wobei der Imbusschlüssel am Säulendeckel festgeklippst ist. - Seite 16 Abbauanleitung desk 2 Entfernen der Scheiben mit desk-Säule bei der Befestigungs- Scheibenbefestigung der desk 2 Modelle scheiben Lösen Sie zuerst die beiden Schrauben der unteren schwarzen Scheibe. Bevor Sie die Schrauben ganz entfernen, halten Sie die desk-Säule mit einer Hand fest.
