24 iTRAX Sprühsteuerung
P/N 7560286‐06

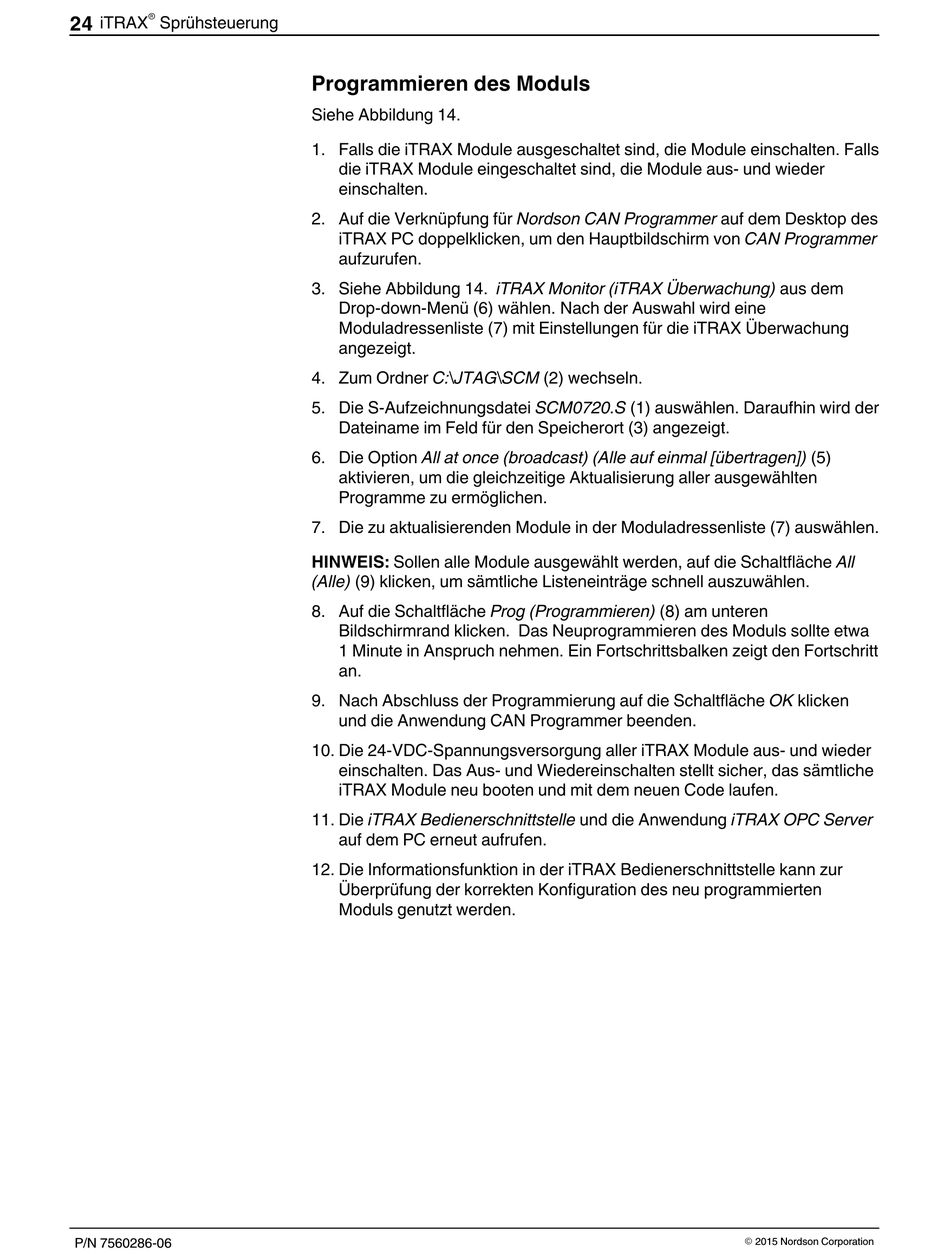

Programmieren des Moduls

Siehe Abbildung 14.
1. Falls die iTRAX Module ausgeschaltet sind, die Module einschalten. Falls
die iTRAX Module eingeschaltet sind, die Module aus- und wieder
einschalten.
2. Auf die Verknüpfung für Nordson CAN Programmer auf dem Desktop des
iTRAX PC doppelklicken, um den Hauptbildschirm von CAN Programmer
aufzurufen.
3. Siehe Abbildung 14. iTRAX Monitor (iTRAX Überwachung) aus dem
Drop-down-Menü (6) wählen. Nach der Auswahl wird eine
Moduladressenliste (7) mit Einstellungen für die iTRAX Überwachung
angezeigt.
4. Zum Ordner C:\JTAG\SCM (2) wechseln.
5. Die S­Aufzeichnungsdatei SCM0720.S (1) auswählen. Daraufhin wird der
Dateiname im Feld für den Speicherort (3) angezeigt.
6. Die Option All at once (broadcast) (Alle auf einmal [übertragen]) (5)
aktivieren, um die gleichzeitige Aktualisierung aller ausgewählten
Programme zu ermöglichen.
7. Die zu aktualisierenden Module in der Moduladressenliste (7) auswählen.
HINWEIS: Sollen alle Module ausgewählt werden, auf die Schaltfläche All
(Alle) (9) klicken, um sämtliche Listeneinträge schnell auszuwählen.
8. Auf die Schaltfläche Prog (Programmieren) (8) am unteren
Bildschirmrand klicken. Das Neuprogrammieren des Moduls sollte etwa
1 Minute in Anspruch nehmen. Ein Fortschrittsbalken zeigt den Fortschritt
an.
9. Nach Abschluss der Programmierung auf die Schaltfläche OK klicken
und die Anwendung CAN Programmer beenden.
10. Die 24-VDC-Spannungsversorgung aller iTRAX Module aus- und wieder
einschalten. Das Aus- und Wiedereinschalten stellt sicher, das sämtliche
iTRAX Module neu booten und mit dem neuen Code laufen.
11. Die iTRAX Bedienerschnittstelle und die Anwendung iTRAX OPC Server
auf dem PC erneut aufrufen.
12. Die Informationsfunktion in der iTRAX Bedienerschnittstelle kann zur
Überprüfung der korrekten Konfiguration des neu programmierten
Moduls genutzt werden.
E 2015 Nordson Corporation
