Vor Inbetriebnahme sorgfältig durchlesen
Inhaltsverzeichnis
Inhaltsverzeichnis .................................................................................................................................. 1
1
Technische Daten / Technische Beschreibung .................................................................................. 2
2
Sicherheitshinweise ........................................................................................................................... 2
2.1 Allgemeines ........................................................................................................................................................ 2
2.2 Gefahren im Umgang mit der Maschine ............................................................................................................. 3
2.3 Bestimmungsgemäße Verwendung .................................................................................................................... 3
2.4 Originalteile und Sicherheit ................................................................................................................................. 3
3
Anwendung ....................................................................................................................................... 4
3.1 Inbetriebnahme ................................................................................................................................................... 4
3.2 Arbeitsweise ........................................................................................................................................................ 4
3.3 Außerbetriebnahme ............................................................................................................................................ 4
4
Wartung und Pflege .......................................................................................................................... 5
4.1 Keilriemenwechsel .............................................................................................................................................. 5
4.2 Messerwechsel ................................................................................................................................................... 6
5
Behebung von Störungen .................................................................................................................. 6
6
Sonderzubehör .................................................................................................................................. 6
7
Ersatzteile ......................................................................................................................................... 7
7.1 Geräteübersicht .................................................................................................................................................. 7
7.2 Explosionszeichnung „DS 30" ............................................................................................................................. 8
7.3 Explosionszeichnung „DS 31" ............................................................................................................................. 9
8. Standardzubehör ................................................................................................................................ 10
GRÜN GmbH Spezialmaschinenfabrik Siegener Straße 81-83, 57234 Wilnsdorf-Niederdielfen
Tel: 0271-3988-110, Fax: 0271-3988-159; www.gruen-gmbh.de; info@gruen-gmbh.de
V:\Bedienungsanweisungen\Hochbau\Dachsanierung\Dachschneider\DS30_31\20130724_Komplettbedienungsanleitung_DS30-31.doc
und zugänglich aufbewahren

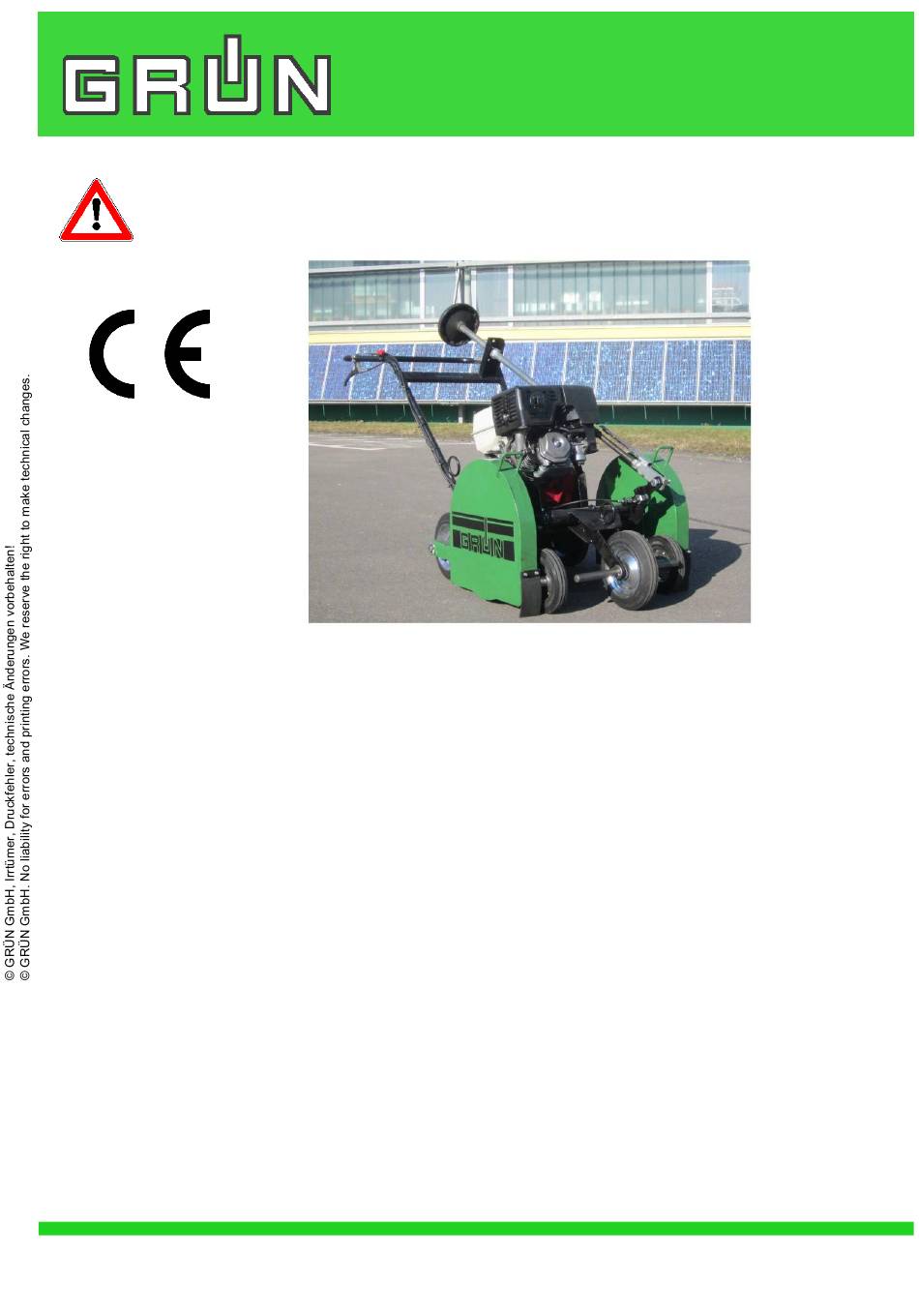

Betriebsanleitung
Dachschneider DS-30 / 31
Artikel-Nummer : 5422 / 5420
Seite 1 von 10
24.07.2013
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für GRÜN DS-30
-
Seite 1: Inhaltsverzeichnis
Betriebsanleitung Dachschneider DS-30 / 31 Artikel-Nummer : 5422 / 5420 Vor Inbetriebnahme sorgfältig durchlesen und zugänglich aufbewahren Inhaltsverzeichnis Inhaltsverzeichnis ..........................1 Technische Daten / Technische Beschreibung .................. 2 Sicherheitshinweise ........................... 2 2.1 Allgemeines ................................ 2 2.2 Gefahren im Umgang mit der Maschine ......................3 2.3 Bestimmungsgemäße Verwendung ........................ -
Seite 2: Technische Daten / Technische Beschreibung
5,4 m/s² 2 Sicherheitshinweise Diese Betriebsanleitung hilft Ihnen, die Dachschneider DS-30 und DS-31 besser kennen zu lernen und optimal zu nutzen. Sie finden hilfreiche Informationen mit denen Sie Gefahren rechtzeitig erkennen und vermeiden können. Sie tragen damit nicht nur zu Ihrer eigenen Sicherheit bei, sondern vermindern Reparaturkosten und erhöhen die Lebensdauer Ihrer Maschine. -
Seite 3: Gefahren Im Umgang Mit Der Maschine
Artikel-Nummer : 5422 / 5420 2.2 Gefahren im Umgang mit der Maschine Die Dachschneider DS-30 und DS-31 sind nach dem neuesten Stand der Technik und den anerkannten technischen Regeln gebaut. Dennoch können bei der Anwendung Gefahren für Leib und Leben bzw. Sachwerte entstehen. -
Seite 4: Anwendung
Artikel-Nummer : 5422 / 5420 3 Anwendung Die Dachschneider DS-30 und DS-31 werden zur Arbeitserleichterung bei der Sanierung von isolierten Dachflächen eingesetzt, wobei durch das rotierende Schlagmesser die Dachbahnen in Streifen geteilt werden, um ein leichtes Abheben der Dachbahnen und den Isolierstoffen zu ermöglichen. -
Seite 5: Wartung Und Pflege
Betriebsanleitung Dachschneider DS-30 / 31 Artikel-Nummer : 5422 / 5420 4 Wartung und Pflege Bei sämtlichen Arbeiten am Gerät Motor ausschalten, Zündschalter (rot) an der Fahrstange in Position "O" bringen. Zündkerzenstecker ziehen. Schneidrückstände in Messerschutzhauben regelmäßig mit Reinigungsspatel (Art. Nr.: 5420 50 00) entfernen. -
Seite 6: Messerwechsel
Betriebsanleitung Dachschneider DS-30 / 31 Artikel-Nummer : 5422 / 5420 4.2 Messerwechsel Um die Schlagmesser zu wechseln, befolgen Sie folgende Schritte: 1) Führungsklaue (1) nach Lösen der Inbusschraube mit Innensechskantschlüssel SW5 entfernen. 2) Messerschutzhaube (2) hochklappen. 3) Beim Messerwechsel auf Drehrichtung achten! Messer so einbauen, dass untere Hartmetallschneidplatte (3) bei senkrechter Messerstellung nach vorne weist. -
Seite 7: Ersatzteile
Betriebsanleitung Dachschneider DS-30 / 31 Artikel-Nummer : 5422 / 5420 7 Ersatzteile 7.1 Geräteübersicht GRÜN GmbH Spezialmaschinenfabrik Siegener Straße 81-83, 57234 Wilnsdorf-Niederdielfen Seite 7 von 10 Tel: 0271–3988-110, Fax: 0271-3988-159; www.gruen-gmbh.de; info@gruen-gmbh.de 24.07.2013 V:\Bedienungsanweisungen\Hochbau\Dachsanierung\Dachschneider\DS30_31\20130724_Komplettbedienungsanleitung_DS30-31.doc... -
Seite 8: Explosionszeichnung „Ds 30
Betriebsanleitung Dachschneider DS-30 / 31 Artikel-Nummer : 5422 / 5420 7.2 Explosionszeichnung „DS 30“ GRÜN GmbH Spezialmaschinenfabrik Siegener Straße 81-83, 57234 Wilnsdorf-Niederdielfen Seite 8 von 10 Tel: 0271–3988-110, Fax: 0271-3988-159; www.gruen-gmbh.de; info@gruen-gmbh.de 24.07.2013 V:\Bedienungsanweisungen\Hochbau\Dachsanierung\Dachschneider\DS30_31\20130724_Komplettbedienungsanleitung_DS30-31.doc... -
Seite 9: Explosionszeichnung „Ds 31
Betriebsanleitung Dachschneider DS-30 / 31 Artikel-Nummer : 5422 / 5420 7.3 Explosionszeichnung „DS 31“ GRÜN GmbH Spezialmaschinenfabrik Siegener Straße 81-83, 57234 Wilnsdorf-Niederdielfen Seite 9 von 10 Tel: 0271–3988-110, Fax: 0271-3988-159; www.gruen-gmbh.de; info@gruen-gmbh.de 24.07.2013 V:\Bedienungsanweisungen\Hochbau\Dachsanierung\Dachschneider\DS30_31\20130724_Komplettbedienungsanleitung_DS30-31.doc... -
Seite 10: Standardzubehör
5422 00 00 Standard - Zubehör 5420 00 00 Stand / Datum: Artikel – Nr.: Artikel: 5422 00 00 Dachschneider DS-30 mit 1 Schlagmesser 5420 00 00 Dachschneider DS-31 mit 2 Schlagmesser Artikel: Artikel - Nr.: 1 St. Druckknopftasche 1660 09 01 1 St. -
