Ventil der Serie DL (Hebelgriff)
Die abgebildeten Ventile haben Rohrstumpfschweißenden. Diese Anleitung gilt auch für Ventile der Serien DL und DS
mit anderen Endanschlüssen.
Inhalt
•
Erforderliches Werkzeug . . . . . . . . . . . . . . . . . 2
•
Betätigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
•
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
•
Schalttafeleinbau . . . . . . . . . . . . . . . . . . . . . . . 3
•
Prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Definitionen
VORSICHT
H inweise, die Zustände oder Praktiken aufzeigen,
die zu Sachschäden an der Ausrüstung oder
anderen Gegenständen führen können.
MS-CRD-0032-EG
Dezember 2010, R2
Membranventile, Serien DL/DS
•
•
WARNUNG
H inweise, die Zustände oder Praktiken
aufzeigen, die zu Personenschäden, unter
Umständen zu Todesfolge führen können.
Wartungsanleitung
Ventil der Serie DS (Handrad)
Inhalt des Satzes . . . . . . . . . . . . . . . . . . . . . . . 4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Swagelok DL Serie
Inhaltszusammenfassung für Swagelok DL Serie
-
Seite 1: Inhaltsverzeichnis

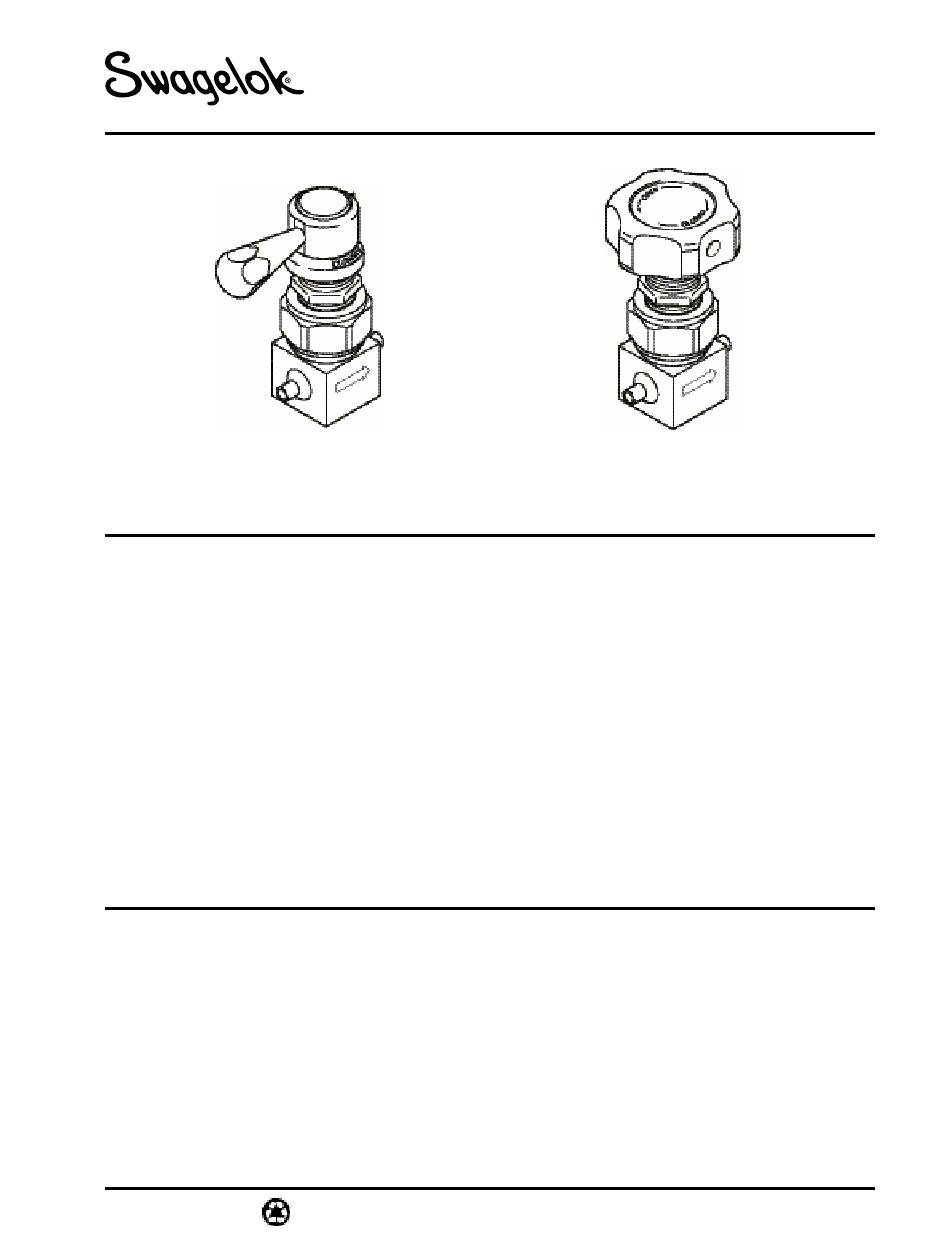

Membranventile, Serien DL/DS Wartungsanleitung Ventil der Serie DL (Hebelgriff) Ventil der Serie DS (Handrad) Die abgebildeten Ventile haben Rohrstumpfschweißenden. Diese Anleitung gilt auch für Ventile der Serien DL und DS mit anderen Endanschlüssen. Inhalt • Erforderliches Werkzeug . . . . . . . . . . . . . . . . . 2 •... -
