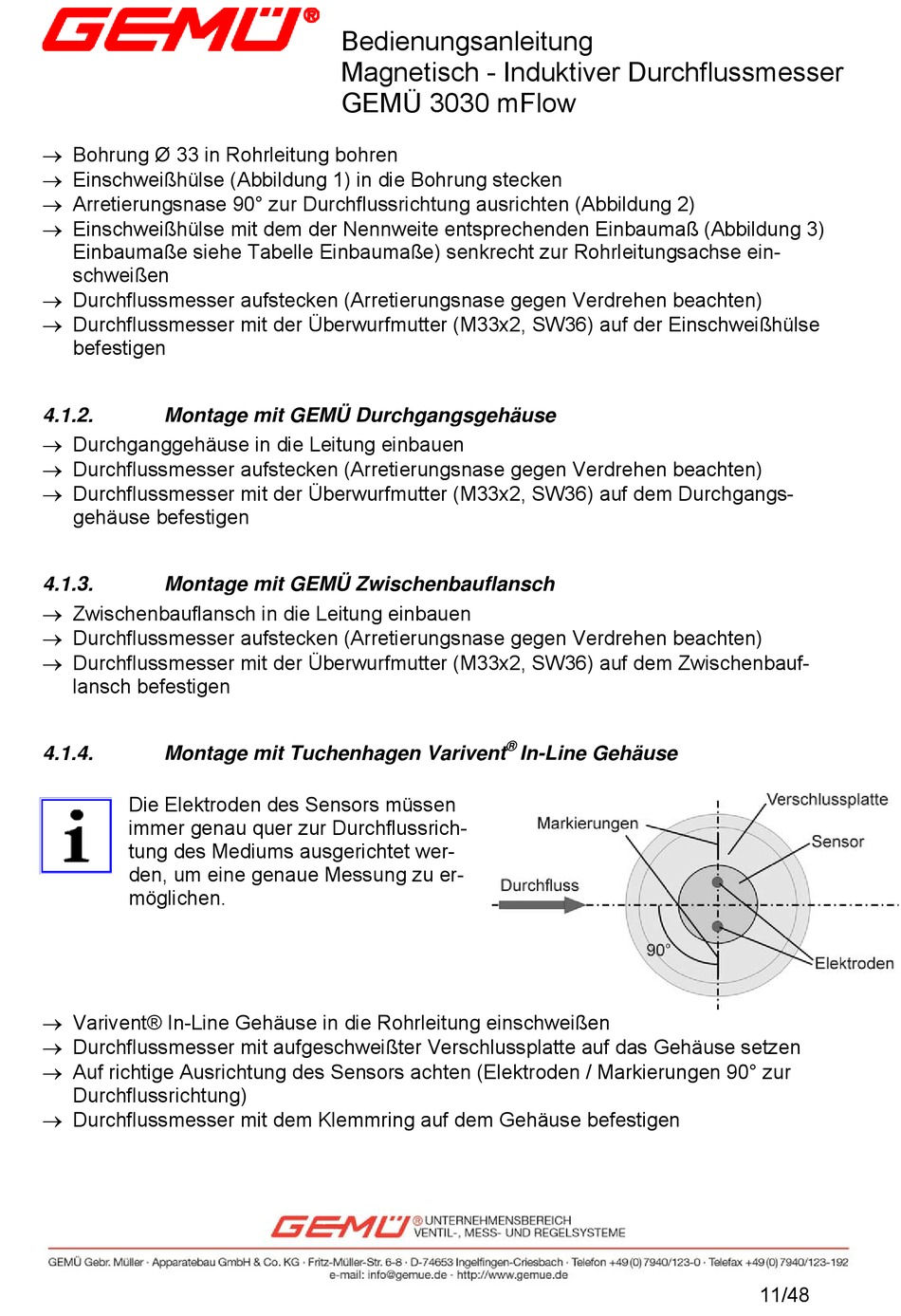

 Bohrung Ø 33 in Rohrleitung bohren
 Einschweißhülse (Abbildung 1) in die Bohrung stecken
 Arretierungsnase 90° zur Durchflussrichtung ausrichten (Abbildung 2)
 Einschweißhülse mit dem der Nennweite entsprechenden Einbaumaß (Abbildung 3)
Einbaumaße siehe Tabelle Einbaumaße) senkrecht zur Rohrleitungsachse ein-
schweißen
 Durchflussmesser aufstecken (Arretierungsnase gegen Verdrehen beachten)
 Durchflussmesser mit der Überwurfmutter (M33x2, SW36) auf der Einschweißhülse
befestigen
4.1.2. Montage mit GEMÜ Durchgangsgehäuse
 Durchganggehäuse in die Leitung einbauen
 Durchflussmesser aufstecken (Arretierungsnase gegen Verdrehen beachten)
 Durchflussmesser mit der Überwurfmutter (M33x2, SW36) auf dem Durchgangs-
gehäuse befestigen
4.1.3. Montage mit GEMÜ Zwischenbauflansch
 Zwischenbauflansch in die Leitung einbauen
 Durchflussmesser aufstecken (Arretierungsnase gegen Verdrehen beachten)
 Durchflussmesser mit der Überwurfmutter (M33x2, SW36) auf dem Zwischenbauf-
lansch befestigen
4.1.4. Montage mit Tuchenhagen Varivent
Die Elektroden des Sensors müssen
immer genau quer zur Durchflussrich-
tung des Mediums ausgerichtet wer-
den, um eine genaue Messung zu er-
möglichen.
 Varivent® In-Line Gehäuse in die Rohrleitung einschweißen
 Durchflussmesser mit aufgeschweißter Verschlussplatte auf das Gehäuse setzen
 Auf richtige Ausrichtung des Sensors achten (Elektroden / Markierungen 90° zur
Durchflussrichtung)
 Durchflussmesser mit dem Klemmring auf dem Gehäuse befestigen
