13.2 Elektroschaltpläne
13.2.1

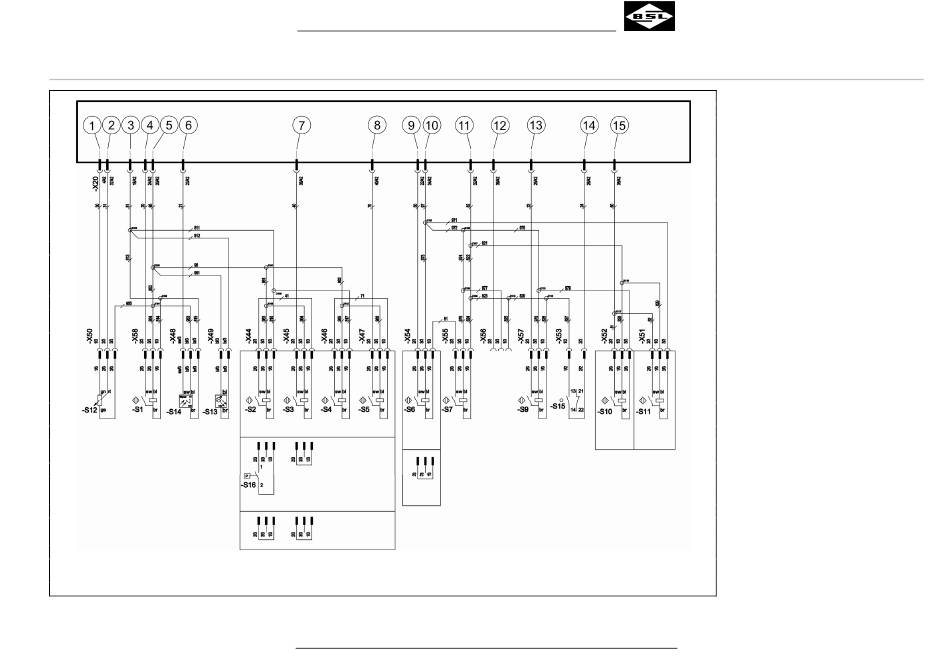

Elektroschaltplan Sensorik ISOBUS-Bedienung / Komfort-Bedienung

Fig. 123
Schaltpläne
230
(10) Masse Sensorik 2
(11) 12 V Sensorik 2
(12) Keine Funktion
(13) Signal "Heckklappe vollständig geöffnet"
(14) Signal "Ladewagen ist voll"
(15) Signal "Drehzahl Dosierwalzen"
S01 Schneidwerk
S02 Achse gesperrt 1 (nur bei doppelt wirkender
S03 Achse gesperrt 2 (nur bei doppelt wirkender
S04 Achse frei 1 (nur bei doppelt wirkender Lenkachse
S05 Achse frei 2 (nur bei doppelt wirkender Lenkachse
S06 Heckklappe zu rechts (nur Ladewagen ohne
S07 Heckklappe zu links
S08 Heckklappe mitte (nur Ladewagen mit
S09 Heckklappe vollständig geöffnet
S10 Drehzahl Dosierwalzen links
S11 Drehzahl Dosierwalzen rechts
S12 Poti Ladeautomatik
S13 Schneidmesser-Sicherung (Sender)
S14 Schneidmesser-Sicherung (Empfänger)
S15 Ladewagen ist voll
S16 Druckschalter (nur bei einfachwirkender
Super-Vitesse CFS Stand 12.10
(1) Versorgung Poti Ladeautomatik
(2) Signal Ladeautomatik
(3) 12 V Sensorik 1
(4) Signal Schneidwerk
(5) Masse Sensorik 1
(6) Signal Lichtschranke
(7) Signal "Achse gesperrt"
(8) Signal "Achse frei"
(9) Signal "Heckklappe zu"
Lenkachse (FAD))
Lenkachse (FAD))
(FAD))
(FAD))
Dosierwalzen)
Dosierwalzen)
Lenkachse (BPW))
