Installation and Assembly:

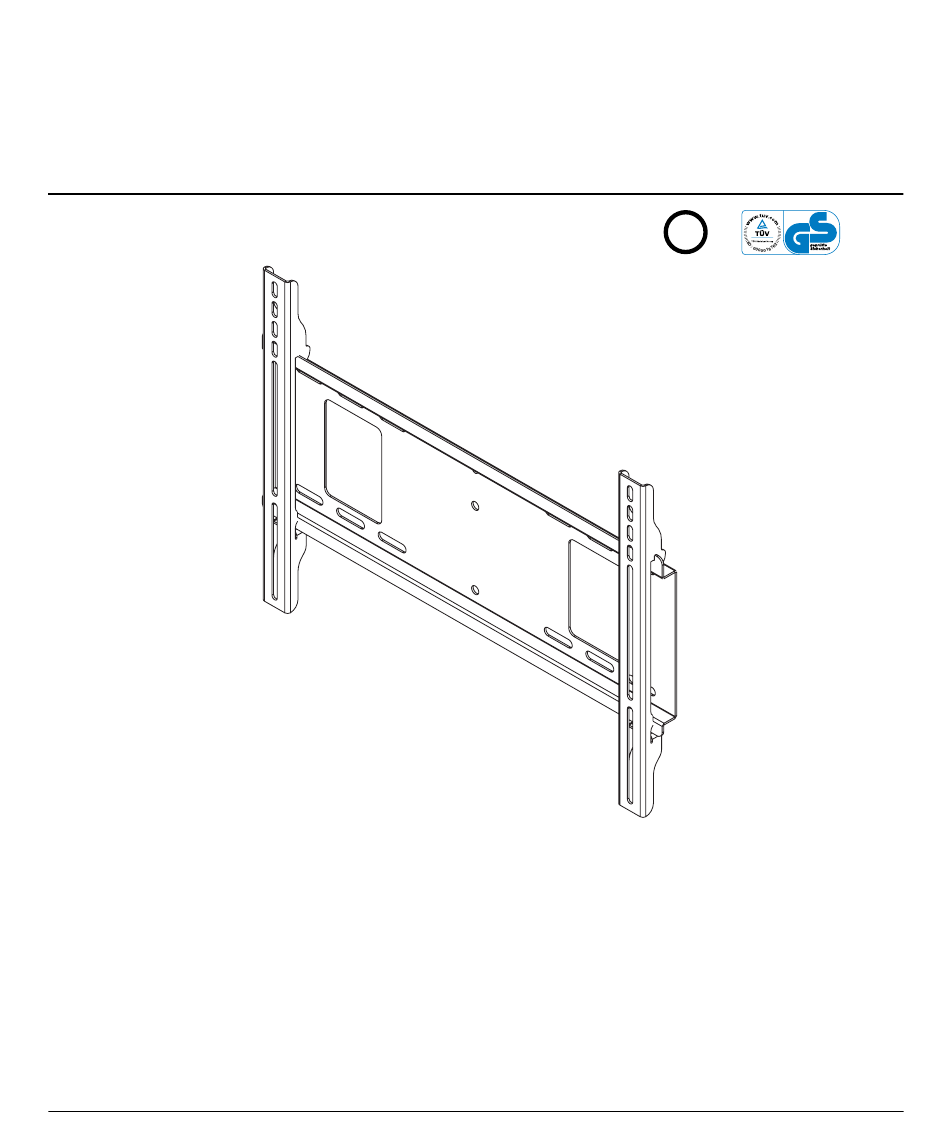

Paramount™ Universal Flat Wall Mount
for 23" - 46" (58 - 117 cm) *LCD and Flat Panel Plasma Screens
Model: PF640, PWS211/BK
Features:
•
For flat panel screens
•
Ultra-slim design holds the screen flat against the wall
• Screen simply hooks onto the wall plate for quick and easy installation
• Includes hardware for installation to wood studs, concrete and cinder block
*
Note: Most 42" (107 cm) and larger plasma screens may not work with this mount. Use Mount Finder to confirm
compatibility.
U L
C
US
©
Max Load Capacity: 150 lb (68 kg)
ISSUED: 11-09-07 SHEET #: 202-9251-3 04-30-09

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PEERLESS Mounts Paramount PF640

Inhaltszusammenfassung für PEERLESS Mounts Paramount PF640

  • Seite 1 Installation and Assembly: Paramount™ Universal Flat Wall Mount for 23" - 46" (58 - 117 cm) *LCD and Flat Panel Plasma Screens Model: PF640, PWS211/BK © Max Load Capacity: 150 lb (68 kg) Features: • For flat panel screens • Ultra-slim design holds the screen flat against the wall •...

  • Seite 2: Inhaltsverzeichnis

    Note: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.

  • Seite 3: Parts List

    Parts List Description Qty. Part Number 200-P1797 AA wall plate 201-P1515 BB adapter bracket 5S1-015-C03 CC #14 x 2.5" wood screw 590-0320 DD concrete anchor 560-1129 ee 4 mm allen wrench Parts may appear slightly different than illustrated. Adapter Bracket Fasteners M4 x 12 mm (4) M5 x 12 mm (4) (504-9013)

  • Seite 4: Installation To Double Wood Stud Wall

    Installation to Double Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all at- tached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

  • Seite 5: Installation To Solid Concrete Or Cinder Block

    Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...

  • Seite 6: Installing Adapter Brackets

    Installing Adapter Brackets WARNING • Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become de- tached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque. •...
  • Seite 7 For Flat Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/1 for a full screen compatibility chart for this mount. Begin with the shortest length screw, hand thread through washer and adapter bracket into screen as shown below.

  • Seite 8: Mounting And Removing Flat Panel Screen

    Mounting and Removing Flat Panel Screen WARNING • Always use an assistant or mechanical lifting equipment to safely lift and position the flat panel screen. Hook adapter brackets (BB) onto wall plate (AA). Then slowly swing screen in as shown. Turn safety screws, using allen wrench (ee), clockwise at least six times to prevent screen from being removed as shown in detail 1 of figure 3.1.

  • Seite 9: Características

    Instalación y ensamblaje: Soporte Universal de Pared Plano Paramount™ Para *Pantal- las LCD y Pantallas Planas de Plasma de 23" - 46" (58 - 117 cm) Modelos: PF640, PWS211/BK Características: • Para pantallas planas • el diseño ultra delgado sujeta la pantalla plana contra la pared •...
  • Seite 10 español Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVeRteNCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad- vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está...

  • Seite 11: Lista De Piezas

    español Lista de piezas Descripción Cant. Nº de pieza 200-P1797 AA placa de apoyo 201-P1515 soporte adaptador 5S1-015-C03 tornillo para madera Nº14 x 2.5 anclajes para concreto 590-0320 560-1129 Ilave allen de 4 mm Las piezas podrían verse ligeramente diferentes a las ilustradas. Fijaciones para los soportes adaptadores M4 x 12 mm (4) M5 x 12 mm (4)

  • Seite 12: Instalación En Una Pared Con Montantes De Madera Dobles

    español Instalación en una pared con montantes de madera dobles ADVeRteNCIA • el instalador tiene que asegurarse de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fijadores y componentes. • Apriete los tornillos de madera de manera que la placa de pared se fije firmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir significativamente su fuerza de fijación.

  • Seite 13: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias

    Instalación en una pared de concreto macizo o de bloques español de hormigón de escorias ADVeRteNCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para concreto.

  • Seite 14: Instalación De Los Soportes Adaptadores

    español Instalación de los soportes adaptadores ADVeRteNCIA • Apriete los tornillos de tal modo que los soportes adaptadores queden firmemente sujetos. No apriete aplicando demasiada fuerza. el apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su fuerza de fijación y causando el posible desprendimiento de sus cabezas.
  • Seite 15 español Instalación de un televisor que tiene la parte posterior plana Refiérase a la Tabla de compatibilidad de las pantallas para determinar cuáles son los sujetadores adecuados para usarse. Acceda a www.peerlessmounts.com/1 para ver una tabla completa de las pantallas compatibles con este soporte.

  • Seite 16: Instalación De La Pantalla Plana En La Placa De Apoyo

    español Montaje y desmontaje de la pantalla plana ADVeRteNCIA • Siempre cuente con un asistente o con un equipo mecánico de izar para levantar y colocar los televisores de pantalla plana con más seguridad. enganche los soportes adaptadores (BB) en la placa de apoyo (AA).
  • Seite 17 Installation et montage : Support mural plat universel Paramount™ pour écrans plats *ACL et plasma de 23 - 46 po (58 - 117 cm) Modèles: PF640, PWS211/BK Caractéristiques: • Pour les écrans plats • Conception ultra-mince permettant de maintenir l’écran à plat contre le mur •...

  • Seite 18: Outils Nécessaires Au Montage

    Français Remarque : lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage. AVeRtISSeMeNt • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse- ments contenus dans cette fiche d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...

  • Seite 19: Liste Des Pièces

    Français Liste des pièces Description Qté Pièce nº AA plaque murale 200-P1797 support adaptateur 201-P1515 vis à bois nº 14 x 2,5 po 5S1-015-C03 DD chevilles d'ancrage pur béton 590-0320 clé hexagonale 4 mm 560-1129 Il est possible que les pièces semblent légèrement différentes de celles illustrées ici. Fixations des supports adaptateurs M4 x 12 mm (4) M5 x 12 mm (4)

  • Seite 20: Installation Sur Un Mur À Doubles Montants En Bois

    Français Installation sur un mur à montant en bois simple AVeRtISSeMeNt • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

  • Seite 21: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer

    Français Installation sur du béton plein ou un bloc de béton de mâchefer AVeRtISSeMeNt • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 0,34 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...

  • Seite 22: Installation De Supports Adaptateurs

    Français Installation des supports adaptateurs AVeRtISSeMeNt • Serrez les vis de manière que les supports adaptateurs soient solidement fixés. N’employez pas une force excessive pour serrer. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérable- ment leur pouvoir de maintien et de décoller les têtes des vis.
  • Seite 23 Pour les écrans à dos plat Français Le Tableau de compatibilité avec l’écran permet de déterminer quelle fixation utiliser. Visitez www.peerlessmounts.com/1 pour obtenir un tableau de compatibilité complet pour ce support. Commencez par la vis la plus courte et vissez-la manuellement à l’écran en la faisant passer à travers la rondelle et le support adaptateur, comme indiqué...

  • Seite 24: Installation De L'écran Plat Sur La Plaque Murale

    Français Montage et démontage de l’écran plat AVeRtISSeMeNt • Pour lever et positionner l’écran plat en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. Accrochez les supports adaptateurs (BB) sur la plaque murale (AA). ensuite, faites pivoter lentement l’écran vers l’intérieur, comme illustré.

  • Seite 25: Anbringung Und Zusammenbau: Paramount™-Universal-Flachbildschirmwandhalter Für Plas

    Anbringung und Zusammenbau: Paramount™-Universal-Flachbildschirmwandhalter für Plas- ma-Flachbildschirme von 23 - 46 Zoll (58 - 117 cm) Modelle: PF640, PWS211/BK Merkmale: • Für Flachbildschirme • Dank der ultraflachen Konstruktion passt der Bildschirm flach an die Wand • Schnelle, unkomplizierte Anbringung durch einfaches einhaken des Bildschirms in die Wandplatte •...

  • Seite 26: Für Den Zusammenbau Erforderliche Werkzeuge

    Deutsch HINWeIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem zusammenbau beginnen. ACHtUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.

  • Seite 27: Teileliste

    Deutsch teileliste Beschreibung Anz. Teile Nr. AA Wandplatte 200-P1797 BB Adapterhalterung 201-P1515 CC Nr. 14 x 2,5 zoll Holzschrauben 5S1-015-C03 DD Betondübel 590-0320 ee 4 mm Inbusschlüssels 560-1129 Die Teile können etwas anders als in der Abbildung aussehen. Kipphalterungen Befestigungsteilesortiments M4 x 12 mm (4) M5 x 12 mm (4) (504-9013) (520-1027)

  • Seite 28: Installation Zu Verdoppeln Holzständerreihe

    Deutsch Installation zu verdoppeln Holzständerreihe ACHtUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -kompo- nenten tragen kann. • ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

  • Seite 29: Installation Zu Massivbeton Oder Porenbetonstein

    Installation zu massivbeton oder porenbetonstein Deutsch ACHtUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 zoll) von der Blockseite entfernt.

  • Seite 30: Anbringung Von Kipphalterungen

    Deutsch Anbringung von Kipphalterungen ACHtUNG • ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen.
  • Seite 31 Bildschirme mit flacher Rückseite Deutsch Wenden Sie sich mit Fragen an den Peerless-Kundendienst unter der Telefonnummer +1-800-865-2112 (innerhalb der USA) oder besuchen Sie unsere Website www.peerlessmounts.com/1. Beginnen Sie mit der kürzesten Schraube und schrauben Sie diese wie unten gezeigt von Hand durch die Mehrlochscheibe und Adapterhalterung in den Bildschirm.

  • Seite 32: Anbringung Und Abnahme Des Flachbildschirms

    Deutsch Anbringung und Abnahme des Flachbildschirms ACHtUNG • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen. Haken Sie die Adapterhalterungen (BB) an der Wandplatte (AA) ein.
  • Seite 33 LIMIteD FIVe-YeAR WARRANtY Peerless Industries, Inc. establishes a warranty period of five years for products manufactured or supplied by Peerless. This period commences from the date of sale of the product to the original consumer, but will in no case last for more than six years after the date of the product’s manufacture. During the warranty period such products will be free from defects in material and workmanship, provided they are installed and used in compliance with the instructions established by Peerless Industries, Inc.
  • Seite 34 Français GARANtÍA LIMItADA De CINCo AÑoS Peerless Industries, Inc. establece un período de garantía de cinco años para los productos fabricados o suministrados por Peerless. este período empieza en la fecha de venta del producto al consumidor original, pero en ningún caso durará más de seis años después de la fecha de fabricación del producto. Durante la vigencia de la garantía, dichos productos se encontrarán libres de defectos en sus materiales y fabricación, siempre que se instalen y usen de conformidad con las instrucciones establecidas por Peerless Industries, Inc.
