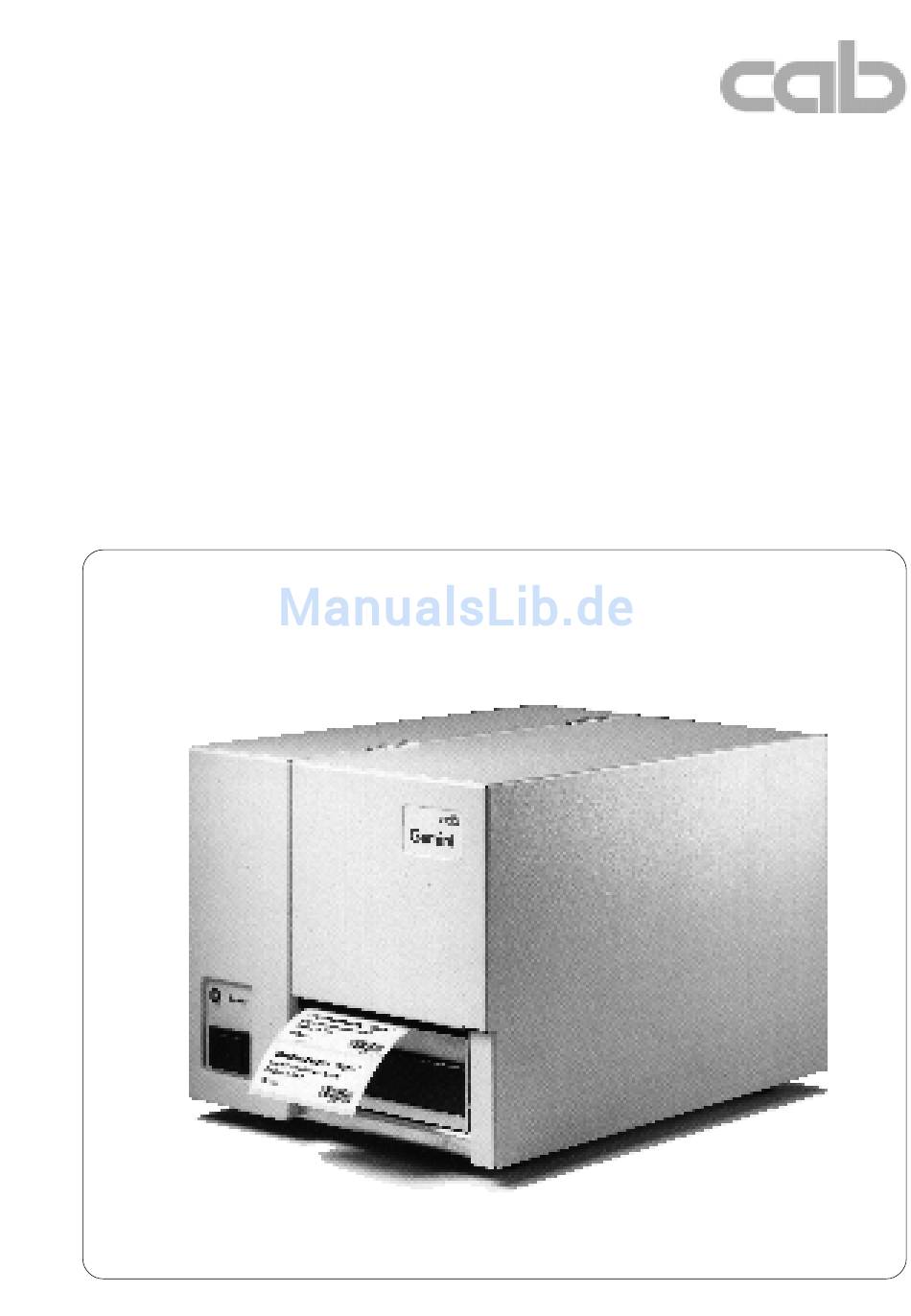

Transferdrucker / Transfer Printer
Gemini
Serviceanleitung / Service Manual
Ausgabe/Edition 12/96

Werbung

loading

Verwandte Anleitungen für CAB Gemini

Inhaltszusammenfassung für CAB Gemini

  • Seite 1 Transferdrucker / Transfer Printer Gemini Serviceanleitung / Service Manual Ausgabe/Edition 12/96...
  • Seite 3 Warning Caution Notice...
  • Seite 4 Warning...
  • Seite 5 Caution...
  • Seite 13 Notice Notice...

  • Seite 14: Printer Status

    Gemini Control Panel Printer Status: S tatus Firmware Version: V ersi on Pause Printer: S e tup F orm Feed Software Version: A bo ut C anc el R epl ace: P ri nth ead est Print Distance: C ount...
  • Seite 15 Printh e a d Printh e a d Notice C ount C ount H elp H elp...
  • Seite 16 Notice...
  • Seite 17 Notice Notice...
  • Seite 21 Caution...
  • Seite 22 Notice...
  • Seite 23 Notice Notice...
  • Seite 25 Notice Notice...
  • Seite 27 Notice Notice...
  • Seite 28 Notice...
  • Seite 30 Notice Notice...
  • Seite 32 4,5-5 N 1,3-1,5 N...
  • Seite 34 Notice...
  • Seite 35 Caution...
  • Seite 36 Notice Caution...
  • Seite 37 Caution...
  • Seite 38 Caution Notice...
  • Seite 39 Notice Notice Notice...
  • Seite 40 Caution Notice...
  • Seite 41 Caution...
  • Seite 42 Caution Notice...
  • Seite 43 Notice Caution Caution Printh e a d Printh e a d...
  • Seite 44 Faulty adjustment of printhead Fehlerhafte Anpassung des contact pressure; re-enter Druckkopf-Widerstandes, printhead contact pressure Neueingabe des Druck- value via the Gemini Control kopf-Widerstandswertes Panel (see manual) über das Gemini Control Panel (s. Bedienungs- Unsuitable ribbon/paper anleitung) combination; choose different Ungünstige Transfer-...
  • Seite 45 Fehlerhafte Anpassung des Faulty adjustment of Druckkopf-Widerstandes, printhead resistance; re-enter printhead resistance value via Neueingabe des Druckkopf- the Gemini Control Panel (see widerstandswertes über das manual) Gemini Control Panel (s. Bedienungsanleitung) Print is too high or too Label sensor not adjusted;...
  • Seite 49 910 5037 Geräte-Etikett Malibu 5/4x gültig bis Serien-Nr. 600 nur bei Gemini TD 230V, Gemini TD 115V und Malibu (TD) gültig ab Serien-Nr. 601 7/7x nur bei Gemini TD 115V und Gemini T 115V 11) nur bei Gemini TD 230V, Gemini T 230V und Malibu 12) gültig von Serien-Nr.
  • Seite 50 Riemenrad Hauptantrieb gültig bis Serien-Nr. 600 nur bei Gemini TD 230V, Gemini TD 115V und Malibu (TD) nur bei Gemini T 230V, Gemini T 115V, Malibu und Malibu (T) 12) gültig von Serien-Nr. 601 bis 1165 13) gültig ab Serien-Nr. 1166...
  • Seite 51 7/2x 16 553 4378 Mitnehmer gültig bis Serien-Nr. 600 nur bei Gemini TD 230V, Gemini TD 115V und Malibu (TD) 12) gültig von Serien-Nr. 601 bis 1165 1 1) 12) 13) gültig ab Serien-Nr. 1166 14) gültig bis Serien-Nr. 1165...
  • Seite 52 Serien-Nr. 600 gültig bis Serien-Nr. 200 gültig ab Serien-Nr. 201 gültig ab Serien-Nr. 601 nur bei Gemini TD 115V und Gemini T 115V 11) nur bei Gemini TD 230V, Gemini T 230V und Malibu 4/2x 5/2x 7 3) 7 6)
  • Seite 53 Index 2 20.11.1996 Nr. Artikel-Nr. Benennung Stück 553 4127 Aufnahmewinkel 553 0330 Umlenkblech - Transfer 553 0349 Druckstück 590 5013 Druckfeder D-075B 590 3502 Sicherungsscheibe DIN6799-2.3-St-galZn 590 2026 Linsenschraube DIN7985-M3x6-4.8-H-galZn 1 590 5014 Druckfeder D-144C 590 2112 Zylinderschraube DIN 7984-M3x25-galZn 553 4140 Schraube 10 590 5015...
  • Seite 54 Index 2 20.11.1996 Nr. Artikel-Nr. Benennung Stück 553 4148 Teller 590 2131 EJOT-PT-Schraube KB 40x8-WN1412-galZn 3 553 0553 Rollenaufnahme 590 2022 Linsenschraube DIN7985-M4x10-4.8-H-galZn 6 590 2044 EJOT-PT-Schraube KB 40x10-WN1412 553 0373 Achse 590 3037 Scheibe DIN9021-5.3 590 2138 Zylinderschraube DIN912-M5x10-8.8-galZn 552 1733 Führung 590 2090...
  • Seite 55 Index 2 20.11.1996 9.1 Blockschaltbild 9.1 Block Diagram...
  • Seite 56 Index 2 20.11.1996 9.2 Stromlaufplan Controllermodul 9.2 Flow Diagram Controller Module...
  • Seite 57 Index 2 20.11.1996 Stromlaufplan Speichermodul Flow Diagram Memory Module...
  • Seite 58 Index 2 20.11.1996 Stromlaufplan Stromversorgungsmodul Flow Diagram Power Supply...
  • Seite 59 Index 2 20.11.1996 Stromlaufplan Motortreibermodul Flow Diagram Motor Driver Module...
  • Seite 60 Index 2 20.11.1996 9.3 Belegungsplan 9.3 Components Diagram...
  • Seite 61 Index 2 20.11.1996 9.4 Steckerplan 9.4 Plug Diagram Spendelichtschranke Etikettenlichtschranke Druckkopf Motor Spannungsversorgung...
  • Seite 63 49 61...
  • Seite 64 50 62...
