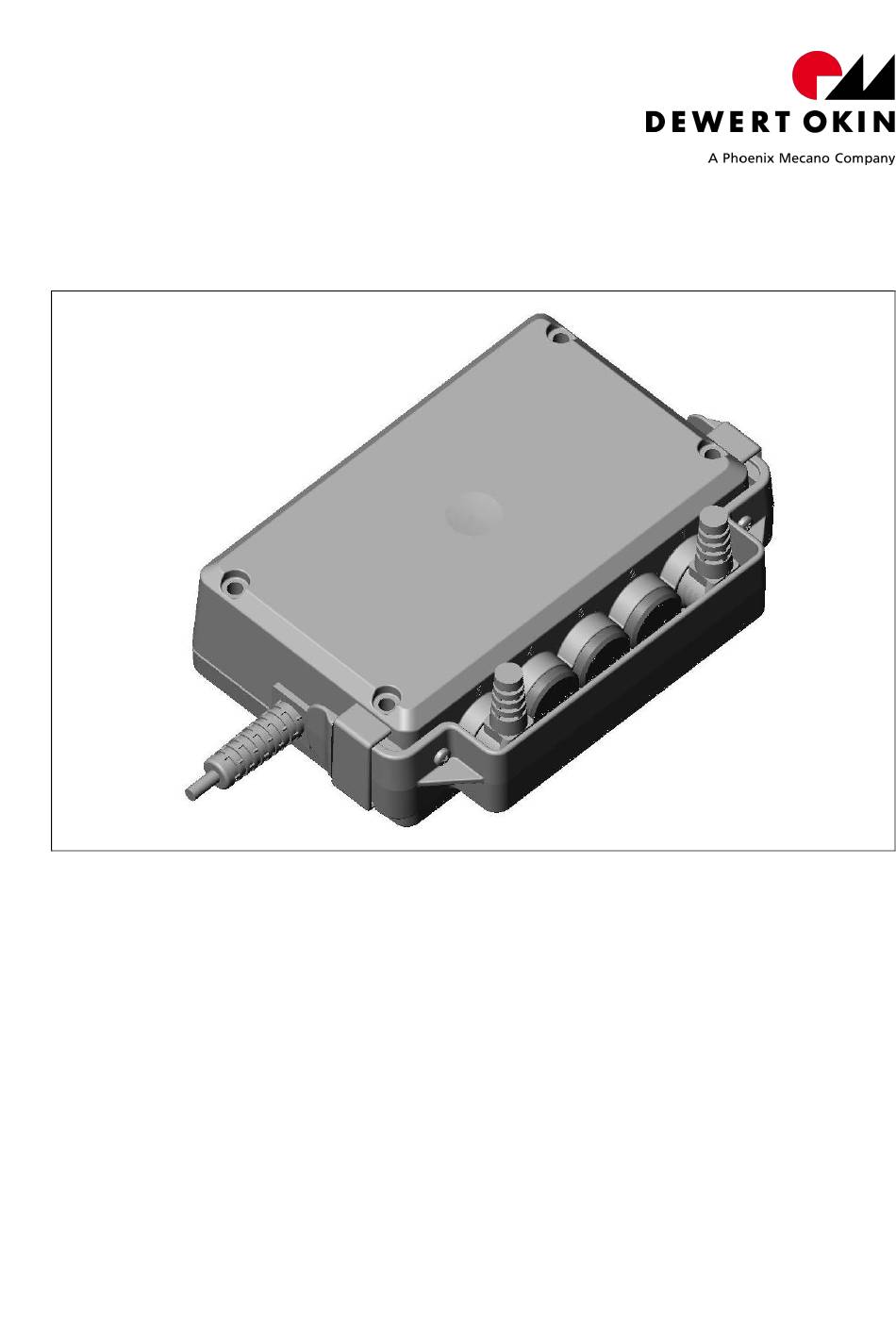

- Seite 1 CU155 DC-ADAPTER Montageanleitung (Originalmontageanleitung)
-
Seite 3: Vorwort
CU 155 DC Adapter Vorwort Haftungsausschluss DewertOkin haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von DewertOkin nicht freigegebenen Änderungen am Produkt oder von DewertOkin nicht hergestellten oder nicht freigegebenen Ersatzteilen resultieren. Kontaktadressen DewertOkin GmbH Weststraße 1 32278 Kirchlengern Tel: +49 (0)5223/979-0 Fax: +49 (0)5223/75182 http://www.dewertokin.de... -
Seite 4: Inhaltsverzeichnis
Handbuchkonventionen Sicherheitshinweise Bestimmungsgemäße Verwendung Personalauswahl – Eignung Hinweise zur Sicherheit beim Betrieb Kennzeichen auf dem Produkt Gerätebeschreibung Gerätekomponenten Anschlussschema des CU155 DC-Adapter Technische Daten CU155 DC-ADAPTER Montage Sicherheitsrelevante Hinweise zur Montage Durchführung der Montage Hinweise zur Bedienung Allgemeine Hinweise Fehlerbehebung... -
Seite 5: Allgemeines
Angaben zur Montageanleitung Diese Montageanleitung ist eine wesentliche Hilfe für die erfolgreiche und gefahrlose Monta- ge vom CU155 DC-ADAPTER in das Endprodukt. Sie ist keine Betriebsanleitung für das Endprodukt. Die Montageanleitung hilft Ihnen, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer der Maschine zu er- höhen. -
Seite 6: Sicherheitshinweise
Anschluss einer LED Lampe mit DIN 41529 Stecker, z.B. Leselampe VORSICHT Der CU155 DC-ADAPTER ist nur für die oben beschriebenen Anwendungen be- stimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstö- rung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlö- schen jeglicher Garantie- und Gewährleistungsansprüche des Endprodukteher-... -
Seite 7: Personalauswahl - Eignung
CU 155 DC Adapter Personalauswahl – Eignung Der Einbau vom CU155 DC-ADAPTER in das Endprodukt darf nur durch Personal mit abge- schlossener Berufsausbildung zum Elektromaschinenmonteur oder einer gleichwertigen Qualifikation vorgenommen werden. Führen Sie den Einbau vom CU155 DC-ADAPTER in das Endprodukt nur dann aus, wenn Sie über eine solche Qualifikation verfügen oder beauftragen Sie nur entsprechend ausge-... -
Seite 8: Kennzeichen Auf Dem Produkt
Kennzeichen auf dem Produkt 2.4.1 Typenschild Jeder CU155 DC-ADAPTER besitzt ein Typenschild, das Sie neben der genauen Bezeich- nung und der Seriennummer über die für den CU155 DC-ADAPTER gültigen technischen Angaben informiert. Entnehmen Sie der folgenden Abbildung die Positionen der Angaben auf dem Typenschild vom CU155 DC-ADAPTER. -
Seite 9: Gerätebeschreibung
CU 155 DC Adapter Gerätebeschreibung Der CU155 DC-ADAPTER ist ein Bauteil für den Anschluss an eine Steuerung zur Span- nungsversorgung von einem zusätzlichen Peripheriegerät (z.B. Wägesystem) und/oder einer LED-Lampe. An den CU155 DC-ADAPTER kann ein Peripheriegerät (5VDC / 9VDC / 12VDC oder 24VDC / max. -
Seite 10: Anschlussschema Des Cu155 Dc-Adapter
Position des Anschlussschemas auf dem CU155 DC-ADAPTER A Anschlussschema ACHTUNG Schließen Sie die Komponenten nur so an, wie auf dem Aufkleber am CU155 DC- Adapter angegeben. Andernfalls sind Beschädigungen am CU155 DC-Adapter nicht auszuschließen. Beachten Sie die Hinweise in dieser Montageanleitung. -
Seite 11: Technische Daten
CU 155 DC Adapter Technische Daten CU155 DC-ADAPTER Eingangsspannung 29VDC Stromaufnahme max. 1,5A Ausgangsspannung an Buchse 1 24VDC Ausgangsstrom an Buchse 1 max. 350mA Ausgangsspannung an Buchse 5 5VDC, 9VDC, 12VDC oder 24VDC einstellbar über einen Drehschalter Ausgangsstrom an Buchse 5 max. - Seite 12 CU 155 DC Adapter Abbildung 5 Draufsicht CU155 DC-ADAPTER, (Angaben in mm) Abbildung 6 Vorderansicht CU155 DC-ADAPTER, (Angaben in mm) 72809(-) 12 / 24...
-
Seite 13: Montage
Montage Sicherheitsrelevante Hinweise zur Montage Zur Gewährleistung eines dauerhaft sicheren Betriebs des Endproduktes müssen sowohl beim Gebrauch des Endproduktes als auch bei der Montage des CU155 DC-ADAPTER in das Endprodukt grundlegende Sicherheitsregeln eingehalten werden. 5.1.1 Betriebssicherheit durch Maßnahmen beim Einbau Die Sicherheit des Betriebs Ihres Endproduktes mit DewertOkin Komponenten wird durch bauliche Maßnahmen gewährleistet, auf die in diesem Abschnitt hingewiesen wird. -
Seite 14: Einbau / Ausbau Des Cu155 Dc-Adapter
Die Montage und Demontage darf nur im spannungsfreien Zustand erfolgen! Der CU155 DC-ADAPTER kann an den 4 Befestigungspunkten durch passende Schrauben (z.B. Schraube M4 x 50) mit dem Endprodukt verschraubt werden. Der CU155 DC- ADAPTER muss plan auf dem Untergrund aufliegen. Im Endprodukt dürfen keine mechani- schen Kräfte (z.B. -
Seite 15: Montage Der Steckerauszugsicherung
Verwenden Sie nur Peripheriegeräte bzw. LED Lampen mit DIN 41529 Winkelste- cker und zusätzlicher Gummidichtung. 4 Montieren Sie die Steckerauszugsicherung an dem CU155 DC-ADAPTER durch Einras- ten in den Führungen. 5 Verbinden Sie gegebenenfalls die Steckerauszugsicherung mit den beiden Befestigungs- schrauben wieder fest mit dem CU155 DC-ADAPTER. -
Seite 16: Elektrischer Anschluss
VORSICHT Die Montage und Demontage der Leitungen darf nur im spannungslosen Zustand erfolgen! Abbildung 9 CU155 DC-Adapter mit Anschlussleitung A Anschlussleitung mit LSP-Stecker 1 Verbinden Sie den LSP-Stecker der Anschlussleitung mit der Spannungsversorgung, z.B. Steuerung MCL II mit Pigtail. ACHTUNG Achten Sie auf die richtige Eingangsspannung. -
Seite 17: Einstellung Der Ausgangsspannung Für Peripheriegeräte
5 Schließen Sie Ihr Peripheriegerät an. 6 Verschließen Sie die Buchse 4 wieder mit dem Blindstopfen 7 Montieren Sie die Steckerauszugsicherung an der CU155 DC-ADAPTER durch Einrasten in den Führungen. 8 Verbinden Sie gegebenenfalls die Steckerauszugsicherung mit den beiden Befestigungs- schrauben wieder fest mit der CU155 DC-ADAPTER. -
Seite 18: Hinweise Zur Bedienung
Endprodukt die hier beschriebenen Sachinformationen nutzen. Beachten Sie dabei, dass die Montageanleitung nicht alle für den sichern Betrieb des Endproduktes notwendigen Informa- tionen enthalten kann, da sie nur die Montage und die Bedienung der CU155 DC-ADAPTER als unvollständige Maschine beschreibt. -
Seite 19: Fehlerbehebung
Peripheriegerät / Keine Netzspannung Netzverbindung herstellen LED-Lampe ohne Zuleitung (Netz) unterbro- Zuleitung überprüfen ggf. Kon- Funktion chen takt wiederherstellen Sicherung in dem CU155 Wenden Sie sich an Ihren Liefe- ranten/Händler DC-ADAPTER hat mögli- cherweise ausgelöst. 19 / 24 72809(-) -
Seite 20: Wartung
Belastung Pflege und Reinigung Der CU155 DC-ADAPTER wurde so entworfen, dass dieser einfach zu reinigen ist. Insbe- sondere wird die Reinigung durch viele glatte Flächen begünstigt. ACHTUNG Reinigen Sie den CU155 DC-ADAPTER nie in einer Waschstraße oder mit einem Hochdruckreiniger und vermeiden Sie das Eindringen von Flüssigkeiten. -
Seite 21: Entsorgung
CU 155 DC Adapter Entsorgung Der CU155 DC-ADAPTER enthält Elektronikbauteile, Kabel, Metalle, Kunststoffe usw. Der CU155 DC-ADAPTER ist gemäß den geltenden Umweltvorschriften des jeweiligen Landes zu entsorgen. Die Entsorgung des Produkts unterliegt in Deutschland dem Elektro-G (RoHS), international der EU-Richtlinie 2002/95/EG (RoHS ab dem 01.07.2006) oder den jeweiligen nationalen Gesetzgebungen. -
Seite 22: Eg-Konformitätserklärung
Nach Anhang III der EG-Niederspannungsrichtlinie 2006/95/EG Der Hersteller: DewertOkin GmbH Weststraße 1 32278 Kirchlengern Deutschland - Germany erklärt hiermit, dass das Produkt CU155 DC-ADAPTER mit DewertOkin-Spannungsversorgung die Anforderungen folgender EG-Richtlinien erfüllt: Richtlinie über elektromagnetische Verträglichkeit 2004/108/EG Niederspannungsrichtlinie 2006/95/EG Angewendete Normen: • EN 60335-1/A14:2010 •... - Seite 24 DewertOkin GmbH Weststraße 1 32278 Kirchlengern Tel: +49 (0)5223/979-0 Fax: +49 (0)5223/75182 http://www.dewertokin.de Info@dewertokin.de ID-Nr.: 72809...
