· Power Cord · Quick Reference Guide Included To Begin Unpack your PiX™ PAR24 and make sure you have received all parts in good condition. If the box or contents appear damaged, notify the carrier immediately, not CHAUVET®. Page 2 of 64...

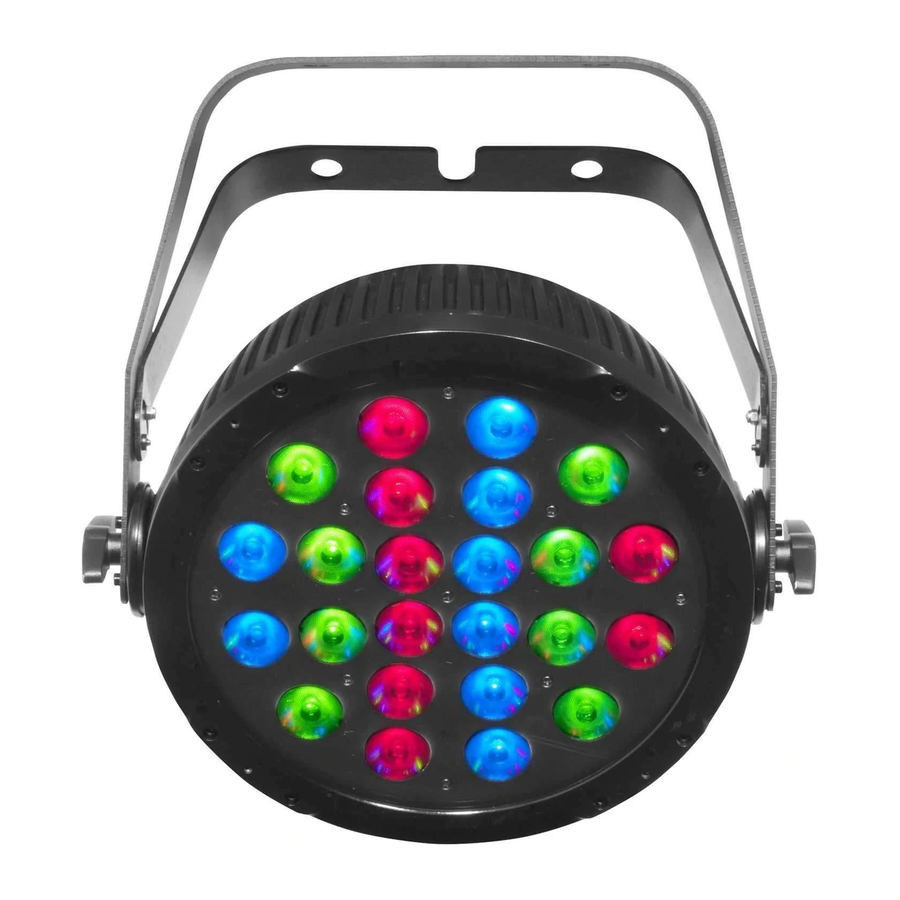

PiX™ PAR 24 QRG Product The PiX™ PAR 24 is a compact, pixel mapping par can with individual LED control for animation and video effects. It includes multiple DMX Description personalities to fit any programming style. The PiX™ PAR 24 also works with ShowXpress™...
PiX™ PAR 24 QRG Mounting Before mounting this product, read the Safety Notes. Bracket Adjustment Knob Mounting Diagram Mounting Bracket Menu Options Main Level Programming Levels Description Green Blue Static Colors Cyan Magenta Yellow White 7-Color Fading 7-Color Switching 7-Color Pop and Fade Auto Programs 7-Color Blend Chase Program...
PiX™ PAR 24 QRG DMX Linking The PiX™ PAR 24 can work with a DMX controller when linked by DMX serial connections. Instructions for connecting and configuring this product for DMX operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetlighting.com.
Seite 6
PiX™ PAR 24 QRG DMX Values (continued) 9-CH (cont) Channel Function Value Percent/Setting 000 ó 009 No function 010 ó 019 Fade transition (7 colors) 0~100%~0 020 ó 029 Fade transition (7 colors) 0~100% 030 ó 039 Fade transition (7 colors) 100%~0 040 ó...
Seite 7
PiX™ PAR 24 QRG DMX Values (continued) 12-CH Channel Function Value Percent/Setting Quadrant 000 ó 255 0~100% 000 ó 255 0~100% Green 000 ó 255 0~100% Blue 000 ó 255 0~100% 000 ó 255 0~100% Green 000 ó 255 0~100% Blue 000 ó...
Seite 8
PiX™ PAR 24 QRG DMX Values (continued) 72-CH Channel Function Value Percent/Setting 000 ó 255 0~100% 000 ó 255 0~100% Green 000 ó 255 0~100% Blue 000 ó 255 0~100% 000 ó 255 0~100% Green 000 ó 255 0~100% Blue NOTE: Individual LED RGB pixel control continues this way through LED 24.
Seite 9
PiX™ PAR 24 GRR Acerca de Esta La Guía de Referencia Rápida (GRR) del PiX™ PAR 24 contiene información básica sobre el producto, como montaje, opciones de menú y Guía valores DMX. Descargue manual usuario www.chauvetlighting.com para una información más detallada. Exención de La información y especificaciones contenidas en esta GRR están sujetas a Responsabilidad...
Desembale su PiX™ PAR 24 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al transportista inmediatamente, no a CHAUVET®. Descripción El PiX™ PAR 24 es un reflector de mapeo de píxeles con control individual de LED para efectos de vídeo y animación.
PiX™ PAR 24 GRR Descripción del Botón Función Panel de Control <MENU> Sale del menú o función actual Navega hacia arriba por la lista de menú y aumenta el valor <UP> numérico cuando está en una función Navega hacia abajo por la lista de menú y disminuye el valor <DOWN>...
PiX™ PAR 24 GRR Opciones de Menú Nivel Principal Niveles de Programación Descripción Rojo Verde Azul Colores Estáticos Cian Magenta Amarillo Blanco Fading de 7 Colores Conmutación de 7 Colores 7- Intensidad de Color y Fade Programas Mezcla de 7 Colores Automáticos Programa de secuencia Programa de Píxel...
PiX™ PAR 24 GRR Valores DMX Canal Función Valor Porcentaje/Configuración 000 ó 255 0~100% Rojo 000 ó 255 0~100% Verde 000 ó 255 0~100% Azul Canal Función Valor Porcentaje/Configuración 000 ó 255 0~100% Atenuador 000 ó 255 0~100% Rojo 000 ó 255 0~100% Verde 000 ó...
Seite 14
PiX™ PAR 24 GRR Valores DMX (continuación) 9-C (cont.) Canal Función Valor Porcentaje/Configuración 000 ó 009 Sin función 010 ó 019 Transición de Fade (7 colores) 0~100%~0 020 ó 029 Transición de Fade (7 colores) 0~100%~0 030 ó 039 Transición de Fade (7 colores) 0~100%~0 040 ó...
Seite 15
PiX™ PAR 24 GRR Valores DMX (continuación) 12-C Canal Función Valor Porcentaje/Configuración Cuadrante 000 ó 255 0~100% Rojo 000 ó 255 0~100% Verde 000 ó 255 0~100% Azul 000 ó 255 0~100% Rojo 000 ó 255 0~100% Verde 000 ó 255 0~100% Azul 000 ó...
Seite 16
PiX™ PAR 24 GRR Valores DMX (continuación) 72-C Canal Función Valor Porcentaje/Configuración 000 ó 255 0~100% Rojo 000 ó 255 0~100% Verde 000 ó 255 0~100% Azul 000 ó 255 0~100% Rojo 000 ó 255 0~100% Verde 000 ó 255 0~100% Azul NOTA: El control de píxel RGB de LED individual continúa así...
PiX™ PAR 24 MdR À Propos de Le Manuel de Référence (MdR) du PiX™ PAR 24 reprend des informations de base sur cet appareil notamment en matière de montage, ce Manuel d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation www.chauvetlighting.com pour de plus amples informations.
Déballez votre PiX™ PAR 24 et assurez-vous d'avoir tout reçu et en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-le immédiatement au transporteur et non à CHAUVET®. Description de Le PiX™ PAR 24 est un projecteur Par compact de mappage de pixels à...
PiX™ PAR 24 MdR Remplacement du Pour remplacer le fusible du PiX™ PAR 24, suivez les étapes suivantes : 1. Débranchez cet appareil de la prise. Fusible 2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du porte- fusible.
PiX™ PAR 24 MdR Options du Menu Niveau Principal Niveaux de Programmation Description Rouge Vert Bleu Static Colors Cyan Magenta Jaune Blanc 7 couleurs en fondu 7 couleurs en alternance 7 couleurs pop et en fondu Auto Programs 7 couleurs en mélange Programme de chenillard Programme de pixels Programme de pixels en mode musical...
PiX™ PAR 24 MdR Valeurs DMX 3 Canaux Canal Fonction Valeur Pourcentage/Configuration 000 ó 255 0 à 100 % Rouge 000 ó 255 0 à 100 % Vert 000 ó 255 0 à 100 % Bleu 9 Canaux Canal Fonction Valeur Pourcentage/Configuration 000 ó...
Seite 22
PiX™ PAR 24 MdR Valeurs DMX (suite) 9 Canaux Canal Fonction Valeur Pourcentage/Configuration 000 ó 009 Pas de fonction (suite) Transition de fondu (7 couleurs) 0 % à 100 % à 010 ó 019 020 ó 029 Transition de fondu (7 couleurs) 0 % à 100 % 030 ó...
Seite 23
PiX™ PAR 24 MdR Valeurs DMX (suite) 12 Canaux Canal Fonction Valeur Pourcentage/Configuration Quadrant 000 ó 255 0 à 100 % Rouge 000 ó 255 0 à 100 % Vert 000 ó 255 0 à 100 % Bleu 000 ó 255 0 à 100 % Rouge 000 ó...
Seite 24
PiX™ PAR 24 MdR Valeurs DMX (suite) 72 Canaux Canal Fonction Valeur Pourcentage/Configuration 000 ó 255 0 à 100 % Rouge 000 ó 255 0 à 100 % Vert 000 ó 255 0 à 100 % Bleu 000 ó 255 0 à 100 % Rouge 000 ó...
Seite 25
PiX™ PAR 24 SAL Über diese In der Schnellanleitung PiX™ PAR 24 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX- Schnellan- Werte des Geräts. Laden Sie für weiterführende Informationen unter leitung www.chauvetlighting.com das Benutzerhandbuch herunter. Haftungs- Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden.
Packen Sie Ihr PiX™ PAR 24-Gerät aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch CHAUVET®. Produktbe- PiX™ PAR 24 ist eine kompakte PAR-Kanne mit Pixel-Effekt, deren LEDs individuell für Animationen oder Video-Effekte gesteuert werden...
PiX™ PAR 24 SAL Auswechseln der Zum Auswechseln der Sicherung des PiX™ PAR 24 gehen Sie wie folgt Sicherung vor: 1. Trennen Sie das Gerät vom Stromnetz. 2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters. 3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse weg ab, und nehmen Sie den Sicherheitshalter heraus.
Seite 28
PiX™ PAR 24 SAL Menüoptionen Hauptebene Programmierebenen Beschreibung grün blau Statische Farben kobaltblau magentarot bernsteinfarben weiß 7-Farben-Fading 7-Farben-Umschalten 7-Farben-Pop-und-Fading Auto-Programme 7-Farben-Mischung Chase-Programm Pixel-Programm Pixel-Programm-Musiksteuerung Programmgeschwind Wählt die Geschwindigkeit des Auto- S001-S100 igkeit Programms grün Benutzerdefinierte Farbmischung blau Blitzgeschwindigkeit (Stroboskop) DIM1 Dimmer Dimmungsgeschwindigkeit ändern DIM2...
Seite 29
PiX™ PAR 24 SAL DMX-Werte 3 Kanäle Kanal Funktion Wert Prozent/Einstellung 000 ó 255 0 bis 100 % 000 ó 255 0 bis 100 % Grün 000 ó 255 0 bis 100 % Blau 9 Kanäle Kanal Funktion Wert Prozent/Einstellung 000 ó...
Seite 30
PiX™ PAR 24 SAL DMX-Werte (Fortsetzung) 9 Kanäle Kanal Funktion Wert Prozent/Einstellung 000 ó 009 Keine Funktion (fort.) 010 ó 019 Fade-Übergang (7 Farben) 0~100%~0 020 ó 029 Fade-Übergang (7 Farben) 0~100% 030 ó 039 Fade-Übergang (7 Farben) 100%~0 040 ó 049 Übergang Auto-Fade (Zufall) 050 ó...
Seite 31
PiX™ PAR 24 SAL DMX-Werte (Fortsetzung) 12 Kanäle Kanal Funktion Wert Prozent/Einstellung Quadrant 000 ó 255 0 bis 100 % 000 ó 255 0 bis 100 % Grün 000 ó 255 0 bis 100 % Blau 000 ó 255 0 bis 100 % 000 ó...
Seite 32
PiX™ PAR 24 SAL DMX-Werte (Fortsetzung) 72 Kanäle Kanal Funktion Wert Prozent/Einstellung 000 ó 255 0 bis 100 % 000 ó 255 0 bis 100 % Grün 000 ó 255 0 bis 100 % Blau 000 ó 255 0 bis 100 % 000 ó...
PiX™ PAR 24 GRR Sobre este Guia O Guia de Referência Rápida (GRR) do PiX™ PAR 24 contém informações básicas sobre o produto tais como instalação, opções de menu e valores www.chauvetlighting.com para DMX. Transfira o Manual de Utilizador de obter mais informações.
Desembale o PiX™ PAR 24 e certifique-se de que recebeu todas as peças em boas condições. Se a caixa ou conteúdos aparentarem estar danificados, notifique imediatamente a transportadora e não a CHAUVET®. Descrição do O PiX™ PAR 24 é um holofote PAR compacto com mapeamento de píxeis e controlo individual de LEDs para efeitos de animação e de vídeo.
Seite 35
PiX™ PAR 24 GRR Substituição do Para substituir um fusível no PiX™ PAR 24, siga os seguintes passos: 1. Desligue este produto da tomada de alimentação. Fusível 2. Encaixe a ponta de uma chave de fendas de cabeça chata na ranhura do suporte de fusíveis.
PiX™ PAR 24 GRR Opções de Menu Nível Principal Níveis de Programação Descrição Vermelho Verde Azul Cores estáticas Ciano Magenta Amarelo Branco Desvanecimento de 7 cores Alternância de 7 cores Surgimento e desvanecimento de 7 cores Programas Mistura de 7 cores automáticos Programa de procura Programa de píxeis...
Seite 37
PiX™ PAR 24 GRR Valores DMX 3 Canais Canal Função Valor Percentagem/Definição 000 ó 255 0~100% Vermelho 000 ó 255 0~100% Verde 000 ó 255 0~100% Azul 9 Canais Canal Função Valor Percentagem/Definição Regulador da 0~100% 000 ó 255 intensidade da 000 ó...
Seite 38
PiX™ PAR 24 GRR Valores DMX (continuação) 9 Canais Canal Função Valor Percentagem/Definição 000 ó 009 Sem função (cont) Transição de desvanecimento automática (7 cores) 010 ó 019 0~100%~0 Transição de desvanecimento automática (7 cores) 020 ó 029 0~100% Transição de desvanecimento automática (7 cores) 030 ó...
Seite 39
PiX™ PAR 24 GRR Valores DMX (continuação) 12 Canais Canal Função Valor Percentagem/Definição Quadrante 000 ó 255 0~100% Vermelho 000 ó 255 0~100% Verde 000 ó 255 0~100% Azul 000 ó 255 0~100% Vermelho 000 ó 255 0~100% Verde 000 ó 255 0~100% Azul 000 ó...
Seite 40
PiX™ PAR 24 GRR Valores DMX (continuação) 72 Canais Canal Função Valor Percentagem/Definição 000 ó 255 0~100% Vermelho 000 ó 255 0~100% Verde 000 ó 255 0~100% Azul 000 ó 255 0~100% Vermelho 000 ó 255 0~100% Verde 000 ó 255 0~100% Azul NOTA: O controlo individual de píxeis RGB LED continua desta forma até...
Seite 41
PiX™ PAR 24 GR Informazioni La Guida Rapida PiX™ PAR 24 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, sulla Guida scaricare il Manuale Utente dal sito www.chauvetlighting.com. Esclusione di Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.
Seite 42
Per Iniziare Disimballare PiX™ PAR 24 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a CHAUVET®. Descrizione PiX™ PAR 24 è un proiettore Par Can compatto con funzione 'pixel mapping' e controllo individuale dei LED, per animazioni ed effetti video.
PiX™ PAR 24 GR Descrizione del Pulsante Funzione Pannello di <MENU> Consente di uscire dal menù o dalla funzione corrente Consente di spostarsi verso l'alto nell'elenco menù e di Controllo <UP> aumentare il valore numerico all'interno di una funzione Consente di spostarsi verso il basso nell'elenco menù e di <DOWN>...
Seite 44
PiX™ PAR 24 GR Opzioni del Menù Livello Principale Livelli di Programmazione Descrizione Rosso Verde Colori statici Ciano Magenta Giallo Bianco Fading a 7 colori Commutazione a 7 colori Pop e Fade a 7 colori Programmi auto Miscelazione di 7 colori Programma chase Programma pixel Attivazione sonora programma pixel...
Seite 45
PiX™ PAR 24 GR Valori DMX 3-CH Canale Funzione Valore Percentuale/Impostazione Rosso 0~100% Verde 0~100% 0~100% 9-CH Canale Funzione Valore Percentuale/Impostazione Dimmer 0~100% Rosso 0~100% Verde 0~100% 0~100% Nessuna funzione Macro colore Bianco 1: 3.200K Bianco 2: 3.400K Bianco 3: 4.200K Bianco 4: 4.900K Macro colore Bianco 5: 5.600K...
Seite 46
PiX™ PAR 24 GR Valori DMX (continua) Canale Funzione Valore Percentuale/Impostazione 9-CH 000 ó 009 Nessuna funzione (cont.) 010 ó 019 Transizione fade (7 colori) 0~100%~0 020 ó 029 Transizione fade (7 colori) 0~100% 030 ó 039 Transizione fade (7 colori) 100%~0 040 ó...
Seite 47
PiX™ PAR 24 GR Valori DMX (continua) 12-CH Canale Funzione Valore Percentuale/Impostazione Quadrante 000 ó 255 0~100% Rosso 000 ó 255 0~100% Verde 000 ó 255 0~100% 000 ó 255 0~100% Rosso 000 ó 255 0~100% Verde 000 ó 255 0~100% 000 ó...
Seite 48
PiX™ PAR 24 GR Valori DMX (continua) 72-CH Canale Funzione Valore Percentuale/Impostazione 000 ó 255 0~100% Rosso 000 ó 255 0~100% Verde 000 ó 255 0~100% 000 ó 255 0~100% Rosso 000 ó 255 0~100% Verde 000 ó 255 0~100% NOTA: Il controllo pixel LED RGB individuale prosegue in questo modo fino al LED 24.
Seite 49
PiX™ PAR 24 QRG O Przewodniku PiX™ PAR 24 praktyczny przewodnik (QRG) zawiera podstawowe informacje o produkcie takie jak montaż, opcje menu i wartości DMX. Szczegółowe informacje znajdują się w instrukcji obsługi na stronie www.chauvetlighting.com. Oświadczenie Informacje i specyfikacje zawarte w niniejszym dokumencie QRG podlegają...
Państwo wszystkie części w dobrym stanie. Jeżeli opakowanie lub jego zawartość wydają się być uszkodzone, należy niezwłocznie powiadomić o tym przewoźnika, a nie firmę CHAUVET®. PiX™ PAR 24 to kompaktowe oświetlenie typu par z funkcją mapowania pikseli oraz niezależną kontrolą LED dla animacji oraz efektów video.
PiX™ PAR 24 QRG Aby wymienić bezpiecznik w PiX™ PAR 24 należy: Wymiana 1. Odłączyć produkt od zasilania. Bezpiecznika 2. Włożyć końcówkę śrubokręta z płaską główką do otworu zacisku bezpiecznika. 3. Wyjąć pokrywę bezpieczeństwa z obudowy. 4. Usunąć spalony bezpiecznik z zacisku z przodu pokrywy bezpieczeństwa i wymienić...
PiX™ PAR 24 QRG Opcje Menu Główny Poziom Poziomy Programowania Opis czerwony zielony niebieski Kolory statyczne cyjanowy magenta żółty biały Płynna zmiana 7kolorów Przełączanie 7 kolorów Włączanie i płynna zmiana 7 kolorów Auto programy Mieszanie 7 kolorów Program “Chase” Program pikseli Program pikseli Sound Active Prędkość...
Seite 53
PiX™ PAR 24 QRG Połączenie PiX™ PAR 24 może współpracować z kontrolerem DMX, gdy jest podłączony za pomocą połączeń seryjnych DMX. Polecenia odnośnie podłączenia i konfiguracji produktu w celu obsługi system DMX znajdują się w instrukcji obsługi. Jeżeli nie znacie Państwo systemu DMX, DMX Primer znajduje się...
Seite 54
PiX™ PAR 24 QRG Wartości DMX (ciąg dalszy) 9-CH Kanał Wartość Funkcja Procent/Ustawienia (ciąg dalszy) 000 ó 009 Brak funkcji 010 ó 019 Płynna zmiana (7 kolorów) 0~100%~0 020 ó 029 Płynna zmiana (7 kolorów) 0~100% 030 ó 039 Płynna zmiana (7 kolorów) 100%~0 040 ó...
Seite 55
PiX™ PAR 24 QRG Wartości DMX (ciąg dalszy) 12-CH Kanał Funkcja Wartość Procent/Ustawienie Kwadrant 000 ó 255 0~100% Czerwony 000 ó 255 0~100% Zielony 000 ó 255 0~100% Niebieski 000 ó 255 0~100% Czerwony 000 ó 255 0~100% Zielony 000 ó 255 0~100% Niebieski 000 ó...
Seite 56
PiX™ PAR 24 QRG Wartości DMX (ciąg dalszy) 72-CH Kanał Funkcja Wartość Procent/Ustawienie 000 ó 255 0~100% Czerwony 000 ó 255 0~100% Zielony 000 ó 255 0~100% Niebieski 000 ó 255 0~100% Czerwony 000 ó 255 0~100% Zielony 000 ó 255 0~100% Niebieski UWAGA: Niezależne sterowanie pikseli LED RGB za pomocą...
PiX™ PAR 24 QRG О данном Краткое руководство (QRG) по PiX™ PAR 24 содержит базовую информацию об устройстве, включая вопросы монтажа, настроек меню руководстве и значений DMX. Загрузите Руководство пользователя на сайте www.chauvetlighting.com. Отказ от Информация и спецификации, приведенные в этом руководстве, могут меняться...
Seite 58
Распакуйте устройство PiX™ PAR 24 и проверьте исправное состояние всех полученных деталей. Если коробка или ее содержимое работы имеют признаки повреждения, немедленно сообщите об этом не CHAUVET®, а перевозчику. Описание PiX™ PAR 24 – это компактный пиксельный проецирующий светильник Par Can с индивидуальным светодиодным контролем для...
PiX™ PAR 24 QRG Для замены предохранителя в PiX™ PAR 24 выполните следующие Замена шаги: предохранителей 1. Отсоедините это устройство от розетки питания. 2. Вставьте кончик отвертки с плоской головкой в отверстие держателя предохранителя. 3. Извлеките предохранительный колпачок из корпуса и вытащите установленный...
PiX™ PAR 24 QRG Настройки меню Г У О ЛАВНЫЙ УРОВЕНЬ РОВНИ ПРОГРАММИРОВАНИЯ ПИСАНИЕ Красный Зеленый Синий Статические цвета Циановый Маджента Желтый Белый Затухание 7 цветов Переключение 7 цветов 7-цветное появление и затухание 7-цветное смешивание Автопрограммы Чейз-программа Пиксельная программа Звуковая активация...
Seite 61
PiX™ PAR 24 QRG Значения DMX 3-CH Канал Функция Значение Процент/уставка Красный 000 ó 255 0~100% Зеленый 000 ó 255 0~100% Синий 000 ó 255 0~100% 9-CH Канал Функция Значение Процент/уставка Регулятор 0~100% 000 ó 255 яркости Красный 000 ó 255 0~100% Зеленый...
Seite 62
PiX™ PAR 24 QRG Значения DMX (продолжение) Канал Функция Значение Процент/уставка 000 ó 009 Нет действия 010 ó 019 Переход затухания (7 цветов) 0~100%~0 020 ó 029 Переход затухания (7 цветов) 0~100% 030 ó 039 Переход затухания (7 цветов) 100%~0 040 ó...
Seite 63
PiX™ PAR 24 QRG Значения DMX (продолжение) 12-CH Канал Функция Значение Процент/уставка Квадрант Красный 000 ó 255 0~100% Зеленый 000 ó 255 0~100% Синий 000 ó 255 0~100% Красный 000 ó 255 0~100% Зеленый 000 ó 255 0~100% Синий 000 ó 255 0~100% Красный...
