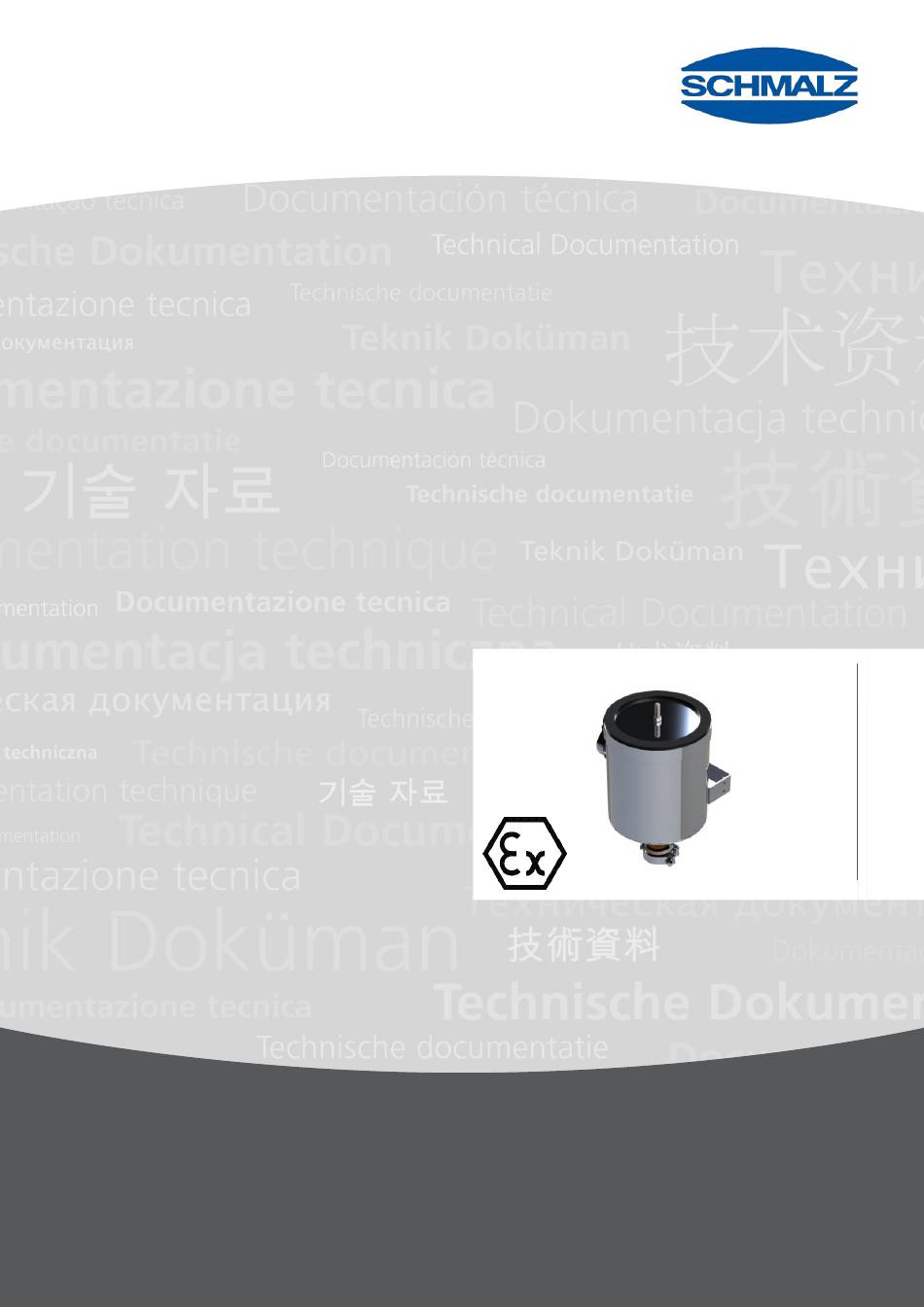

- Seite 1 Innovative Vakuum-Automatisierung Betriebsanleitung Staubfilter STF für Ex-Zonen 30.30.01.01548/00 | 02.2018 www.schmalz.com...
- Seite 2 © J. Schmalz GmbH, 02.2018 Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustimmung der Firma J.
-
Seite 3: Inhaltsverzeichnis
Inhalt Staubfilter STF für Ex-Zonen Sicherheitshinweise .................... 4 Klassifikation der Sicherheitshinweise ................4 Warnhinweise ........................5 Gebotszeichen........................5 Allgemeine Sicherheitshinweise ..................6 1.4.1 Explosionsschutz ....................... 6 1.4.2 Grundlegende Sicherheitshinweise ................... 6 1.4.3 Bestimmung dieser Anleitung .................... 7 Bestimmungsgemäße Verwendung .................. 7 Nicht bestimmungsgemäße Verwendung ................. -
Seite 4: Sicherheitshinweise
Art und Quelle der Gefahr Folge der Gefahr ► Gefahrenabhilfe Allgemeine Hinweise Dieses Symbol wird eingesetzt, wenn wichtige Hinweise und Informationen zum Umgang mit der Maschine / dem System / dem Gerät gegeben werden. Hinweis / Information 4 | DE www.schmalz.com 30.30.01.01548/00... -
Seite 5: Warnhinweise
Warnung vor elektrischer Spannung Warnung vor Überdruck Warnung vor herumfliegenden Warnung vor explosionsfähiger Staubteilchen Atmosphäre Gebotszeichen Erläuterung der in der Betriebsanleitung verwendeten Gebotszeichen. Gebotszeichen Beschreibung Gebotszeichen Beschreibung Maske tragen Augenschutz benutzen Vor Wartung oder Reparatur freischalten 30.30.01.01548/00 www.schmalz.com DE | 5... -
Seite 6: Allgemeine Sicherheitshinweise
Gleiches gilt für die Wartung! ► Allgemeine Sicherheitsvorschriften, EN-Normen und VDE-Richtlinien müssen beachtet und eingehalten werden! ► Es dürfen keine Veränderungen an den Bauteilen des Systems vorgenommen werden! ► Die Bauteile sind generell vor Beschädigungen jeglicher Art zu schützen! 6 | DE www.schmalz.com 30.30.01.01548/00... -
Seite 7: Bestimmung Dieser Anleitung
Durch Druck können geschlossene Geräte explodieren Personen- und / oder Sachschäden ► Schutzbrille tragen Nicht bestimmungsgemäße Verwendung Der Hersteller übernimmt keine Haftung für Schäden, die durch die Benutzung des Staubfilters zu anderen Zwecken verursacht werden. 30.30.01.01548/00 www.schmalz.com DE | 7... -
Seite 8: Anforderungen Und Hinweise An Das Installations-, Wartungs- Und Bedienpersonal
Kenntnisse der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen, mögliche Gefahren erkennen und geeignete Sicherheitsmaßnahmen treffen kann. WARNUNG Verletzungsgefahr durch Fehlanwendung oder Missachtung von Warn- und Sicherheitshinweisen Personen können zu Schaden kommen ► Benutzung nur durch geschultes Personal. 8 | DE www.schmalz.com 30.30.01.01548/00... -
Seite 9: Produktbeschreibung
PRODUKTBESCHREIBUNG Produktbeschreibung Varianten Die Staubfilter werden in zwei Ausführungen angeboten. Die Grundausführung STF 50 befindet sich im Lieferumfang des Hebezeugs für Ex-Zonen. Die Ausführung STF 60 ist als Nachrüstsatz für ältere Hebezeug-Modelle für Ex-Zonen ab Baujahr 05.2017 erhältlich. Komponenten Pos. -
Seite 10: Installation Und Betrieb
Der Schlauchheber darf ohne Staubfilter nicht betrieben werden. 3.1.1 Einbaulage des Staubfilters Der Staubfilter kann senkrecht und waagrecht montiert werden. Bei senkrechter Montage muss der Staubsammeltopf (5) unten sein. Falsche Montage führt zu Garantieverlust für Staubfilter und Vakuum-Erzeuger. 10 | DE www.schmalz.com 30.30.01.01548/00... -
Seite 11: Staubfilter Montieren
Sicherstellen, dass kein Schmutz in den Zuführschlauch des Gebläses gelangt. ► Sicherstellen, dass beim Ausblasen kein Staub auf die Innenseite der Filterpatrone gelangt. WARNUNG Unzureichende Erdung Explosionsgefahr ► Erdungsanschlüsse müssen regelmäßig kontrolliert werden, um den Explosionsschutz zu gewährleisten. 30.30.01.01548/00 www.schmalz.com DE | 11... -
Seite 12: Staubfilter Erden
Die Anschlüsse des Filters sind für die Innendurchmesser der passenden Vakuumschläuche optimiert. Zur Befestigung der Schläuche sind die mitgelieferten Schlauchschellen SSD (2) zu verwenden. Widerstandsmessung Nach der Installation Gesamtwiderstand messen. Hierzu Anweisungen in der Betriebsanleitung des Hebezeugs beachten. 12 | DE www.schmalz.com 30.30.01.01548/00... -
Seite 13: Wartung
7. Erdung der Filterpatrone sicherstellen (siehe Kap. 3.2.1). 8. Gehäusedeckel schließen. Zum Ausblasen ein Rohr auf eine Druckluftpistole aufsetzen, dessen Ende um ca. 90° gebogen ist. Das Rohr muss so lang sein, dass es bis zum Patronenboden reicht. 30.30.01.01548/00 www.schmalz.com DE | 13... -
Seite 14: Ersatz- Und Verschleißteile
Das gleiche gilt für Ersatzteile, sofern es sich um von uns gelieferte Originalteile handelt. Für Schäden, die durch die Verwendung von anderen als Originalersatzteilen oder Originalzubehör entstehen, ist jegliche Haftung unsererseits ausgeschlossen. Bezeichnung Verwendung Art.-Nr. Legende Filterpatrone Jumbo Staubfilter STF-EX 10.07.01.00395 Schlauchschelle SSB 59-63 STF 50 10.07.10.00096 Schlauchschelle SSB 40-60 STF 50 10.07.10.00005... - Seite 15 In den kurzen Videobeiträgen erklären wir einfach und verständlich die umfang- reichen Funktionen, die in unseren Produkten stecken. Einfach reinschauen, es lohnt sich! www.schmalz.com/gewusst-wie Weitere Serviceleistungen von Beratung bis Schulung finden Sie unter www.schmalz.com/services J. Schmalz GmbH Johannes-Schmalz-Str. 1 D-72293 Glatten Tel. +49 (0)7443 2403-0 Fax +49 (0)7443 2403-259 schmalz@schmalz.de 30.30.01.01548/00 | 02.2018...
