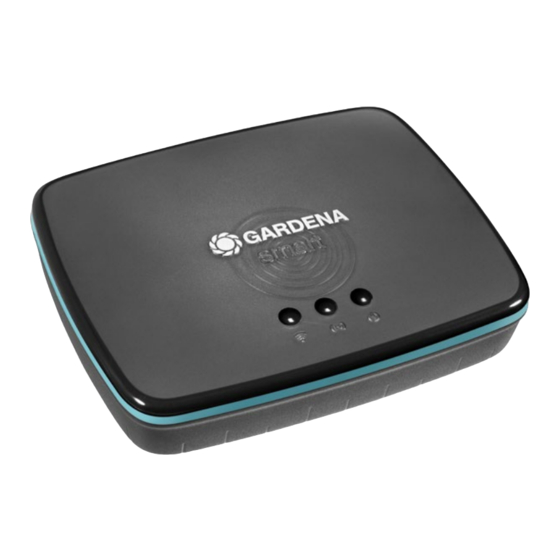

Gardena smart Gateway Betriebsanleitung

Vorschau ausblenden Andere Handbücher für smart Gateway:
Inhaltsverzeichnis

Werbung

Quicklinks

Art. 19005
DE
Betriebsanleitung
smart Gateway

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gardena smart Gateway

Inhaltszusammenfassung für Gardena smart Gateway

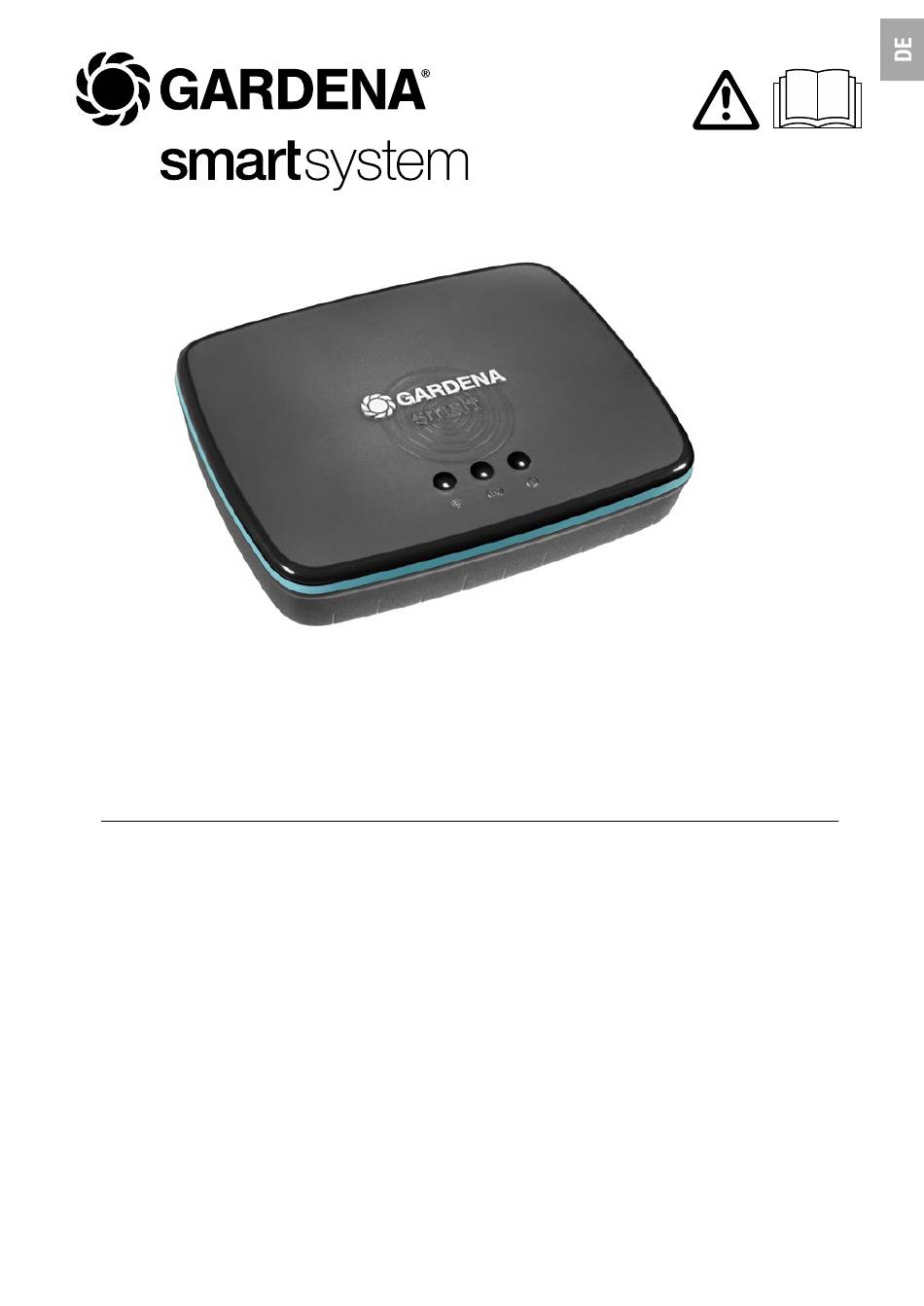

  • Seite 1 Art. 19005 Betriebsanleitung smart Gateway...

  • Seite 2: Inhaltsverzeichnis

    GARDENA smart Gateway 1. SICHERHEIT ..........

  • Seite 3: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung: Das GARDENA smart Gateway ist zur automatischen Steuerung von smart system Produkten über die GARDENA smart system App im privaten Haus­ und Hobbygarten bestimmt. Das GARDENA smart Gateway wird über die GARDENA smart system App eingestellt und bedient.

  • Seite 4: Sicherheit

    1. SICHERHEIT Wichtig! Vermeiden Sie den Einfluss von Lesen Sie die Gebrauchsanwei­ Feuchtigkeit, Staub sowie Sonnen­ sung sorgfältig und bewahren oder andere Wärme bestrahlung. Sie diese zum Nachlesen auf. Die Funkübertragung kann durch Fremdeinflüsse wie z. B. Elektro­ GEFAHR! motoren oder defekte Elektro geräte Erstickungsgefahr! gestört werden.

  • Seite 5: Funktion

    2. FUNKTION LED-Anzeigen: Power-LED Connection-LED Internet-LED Internet­LED: Grün: mit Router und Server verbunden Gelb: Hotspot­Modus – nicht mit Router verbunden Rot: nicht verbunden Rot blinkend: mit Router verbunden; nicht mit Server verbunden Connection­LED: Grün blinkend: Daten empfangen Gelb blinkend: Daten senden Power­LED: Grün: am Netz angeschlossen...

  • Seite 6: Inbetriebnahme

    3. INBETRIEBNAHME Lieferumfang: – Gateway Einheit – Netzteil – LAN­Kabel An der Wand montieren (optional): Die beiden Schrauben (nicht im Lieferumfang) zum Einhängen des Gateways müssen in einem Abstand von A horizontal 75 mm / B vertikal 50 mm eingeschraubt werden und der Schraubenkopf­Durchmesser darf max.
  • Seite 7 Gateway in Betrieb nehmen: Für die Installation des Gateways ist eine Internetverbindung erforderlich. Das Gateway kann über LAN oder WLAN mit dem Internet verbunden werden. 1. Stecken Sie das Steckernetzteil in eine Netzsteckdose. 2. Stecken Sie das Netzteilkabel in die Steckerbuchse des Gateways.

  • Seite 8: Mit Lan-Kabel Verbinden (Empfohlen)

    Sobald die Internet-LED und die Power-LED dauerhaft grün leuchten, wurde das Gateway erfolgreich aktualisiert. Nun kann das Gateway eingebunden werden. 2. Laden Sie die GARDENA smart system App aus dem Apple App Store oder dem Google Play Store. 3. Befolgen Sie die Anweisungen in der App.

  • Seite 9: Mit Wlan-Netzwerk Verbinden

    Mit WLAN-Netzwerk verbinden: Wenn das Gateway weder über ein LAN­Kabel mit dem Router verbunden, noch in ein anderes WLAN­Netzwerk eingebunden wurde, stellt das Gateway automatisch ca. 1 bis 2 Minuten nach dem Start ein Konfigurations­Netz bereit. Das Konfigurations­Netz ist aktiviert, solange die Internet­LED dauerhaft gelb leuchtet.
  • Seite 10 Sobald die Internet-LED und die Power-LED dauerhaft grün leuchten, wurde das Gateway erfolgreich aktualisiert. Nun kann das Gateway eingebunden werden. 5. Laden Sie die GARDENA smart system App aus dem Apple App Store. 6. Befolgen Sie die Anweisungen in der App.
  • Seite 11 Die Gateway ID ist auf dem Aufkleber auf der Unterseite des Gateways ables­ bar. Darüber hinaus benötigen Sie das Passwort für Ihr WLAN­Netzwerk. 1. Stellen Sie eine Verbindung mit dem GARDENA Konfigurations­Netz her. Hierfür gehen Sie mit Ihrem Smartphone, Tablet oder Computer auf die WLAN­Einstellungen.
  • Seite 12 Sobald die Internet-LED und die Power-LED dauerhaft grün leuchten, wurde das Gateway erfolgreich aktualisiert. Nun kann das Gateway eingebunden werden. 6. Laden Sie die GARDENA smart system App aus dem Google Play Store. 7. Befolgen Sie die Anweisungen in der App.
  • Seite 13 Achtung: Da das GARDENA Konfigurations­Netz nicht über einen eigenen Internetzugang verfügt, kann es vorkommen, dass Ihr Gerät automatisch das GARDENA Konfigurations­Netz wieder verlässt bzw. eine Fehlermeldung anzeigt. In diesem Fall müssen Sie in den Einstellungen Ihres Gerätes zulas­ sen, dass auch eine Verbindung ohne Internet­Zugang aufrecht erhalten wird.

  • Seite 14: Bedienung

    4. BEDIENUNG Bedienung über die GARDENA smart system App: Mit der GARDENA smart system App steuern Sie alle GARDENA smart system Produkte, von überall und zu jeder Zeit. Die kostenlose GARDENA smart system App kann über den Apple App Store oder den Google Play Store heruntergeladen werden.

  • Seite 15: Werkszustand Wieder Herstellen

    Werkszustand wieder herstellen: Das smart Gateway wird in den Werkszustand zurückgesetzt. Die Reset­Funktion kann zur Anwendung kommen, wenn Sie z. B. Ihr Gateway in einem neuen WLAN­Netzwerk einbinden wollen. 1. Trennen Sie das Gateway vom Stromnetz. 2. Halten Sie die Reset­Taste gedrückt, verbinden Sie das Gateway wieder...

  • Seite 16: Wartung

    5. WARTUNG Gateway reinigen: Es dürfen keine ätzenden oder scheuernden Putzmittel verwendet werden. v Gateway mit einem feuchten Tuch reinigen (keine Lösungsmittel verwenden). 6. LAGERUNG Außerbetriebnahme: Das Produkt muss für Kinder unzugänglich aufbewahrt werden. v Produkt nicht draußen lagern, wenn es nicht benutzt wird. Entsorgung: (gemäß...

  • Seite 17: Fehlerbehebung

    Bei Störungen finden Sie unter dieser Adresse die FAQ (häufige Fragen und Antworten): www.gardena.de/faq www.gardena.at/faq www.gardena.ch/de/faq HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service­Center. Reparaturen dürfen nur von den GARDENA Service­Centern sowie von Fachhändlern durchge­ führt werden, die von GARDENA autorisiert sind.

  • Seite 18: Technische Daten

    Gateway­ Einheit Abmessungen (B x H x T) 57 x 128 x 58 Gewicht EU-Konformitätserklärung: Hiermit erklärt die GARDENA Manufacturing GmbH, dass der Funkanlagentyp (Art. 19005) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU­Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.gardena.com/int/support/safety­regulations...

  • Seite 19: Service / Garantie

    Wir bieten Ihnen umfangreiche Serviceleistungen: • Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage • Einfache und kostengünstige Rücksendung an GARDENA – Rücksendeportal unter www.gardena.de/service/reparatur­service – Abhol­Service: Abholung innerhalb von 2 Tagen –...

  • Seite 20: Garantieerklärung

    Betriebsanleitung behandelt. • Es wurde weder vom Käufer noch von einem Dritten versucht, das Produkt zu öffnen oder zu reparieren. • Es wurden zum Betrieb nur Original GARDENA Ersatz­ und Verschleißteile verwendet. • Vorlage des Kaufbelegs. Normale Abnutzung von Teilen und Komponenten (beispielsweise an Messern, Messerbefestigungsteilen, Turbinen, Leuchtmitteln, Keil­...

  • Seite 21: Produkthaftung

    Produkthaftungsgesetz nicht für Schäden haften, die durch unsere Produkte entstehen, wenn diese unsachgemäß und nicht durch einen von uns autori­ sierten Servicepartner repariert wurden oder wenn keine Original GARDENA Teile oder von uns zugelassene Teile verwendet wurden. Open Source Software: Dieses Gerät enthält Open­Source­Software.
  • Seite 22 # 8355 comuna Las Condes France UAB Husqvarna Lietuva Autoput za Novi Sad bb © GARDENA © GARDENA http : // www.gardena.com / fr Phone: (+ 56) 2 202 4417 Ateities pl. 77C 11273 Belgrade Manufacturing GmbH Manufacturing GmbH N° AZUR : 0 810 00 78 23...
