Bedienungs- /Montageanleitung
Transportwagen für Judomatten
Art.-Nr.: 122 1305
Bedienungs- / Montageanleitung für Transportwagen für
Vielen Dank, dass Sie sich für ein Sport-Thieme-Produkt entschieden haben. Damit
Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige
Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.

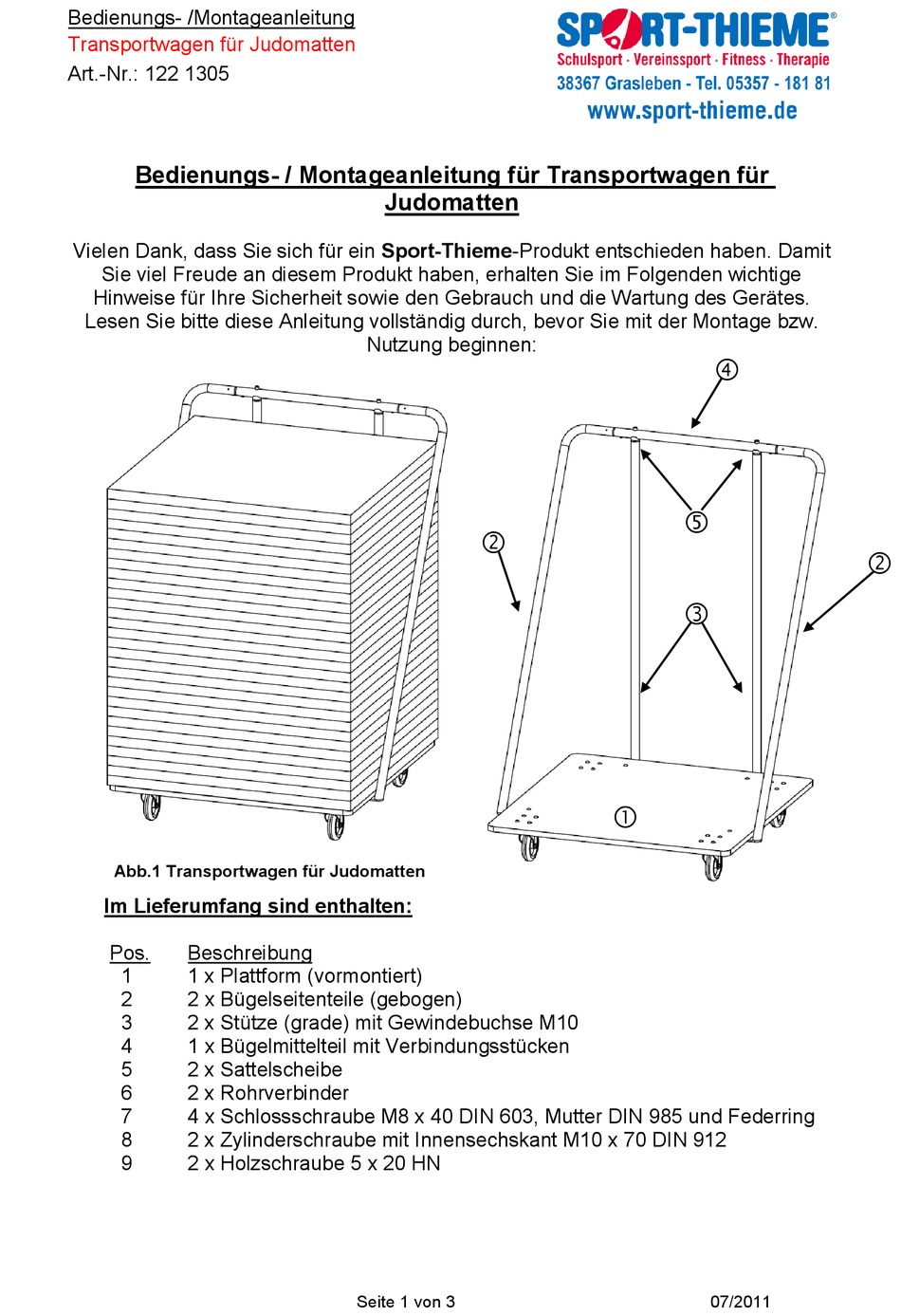

Abb.1 Transportwagen für Judomatten
Im Lieferumfang sind enthalten:
Pos.
Beschreibung
1
1 x Plattform (vormontiert)
2
2 x Bügelseitenteile (gebogen)
3
2 x Stütze (grade) mit Gewindebuchse M10
4
1 x Bügelmittelteil mit Verbindungsstücken
5
2 x Sattelscheibe
6
2 x Rohrverbinder
7
4 x Schlossschraube M8 x 40 DIN 603, Mutter DIN 985 und Federring
8
2 x Zylinderschraube mit Innensechskant M10 x 70 DIN 912
9
2 x Holzschraube 5 x 20 HN
Judomatten
Nutzung beginnen:
Seite 1 von 3
07/2011
Werbung
Verwandte Anleitungen für Sport-thieme 122 1305
Inhaltszusammenfassung für Sport-thieme 122 1305
- Seite 1 Bedienungs- / Montageanleitung für Transportwagen für Judomatten Vielen Dank, dass Sie sich für ein Sport-Thieme-Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
- Seite 2 Bedienungs- /Montageanleitung Transportwagen für Judomatten Art.-Nr.: 122 1305 1. Allgemein Der Transportwagen (siehe Abb. 1) ist ein Gerät zum Transport und Lagern von Judomatten. Durch die geschlossene Plattform transportieren und lagern Sie Ihre Matten wesentlich schonender. Mit 4 leichtgängigen, kugelgelagerten Rollen ø...
- Seite 3 Bedienungs- /Montageanleitung Transportwagen für Judomatten Art.-Nr.: 122 1305 3. Nutzungshinweise Wagen nur für den bestimmungsgemäßen Zweck verwenden max. Tragkraft 300 kg Achtung: Das Gerät nicht überlasten oder beklettern! Wartungshinweise und Pflege Hinweis: Führen Sie in regelmäßigen Abständen eine Sichtprüfung durch.
