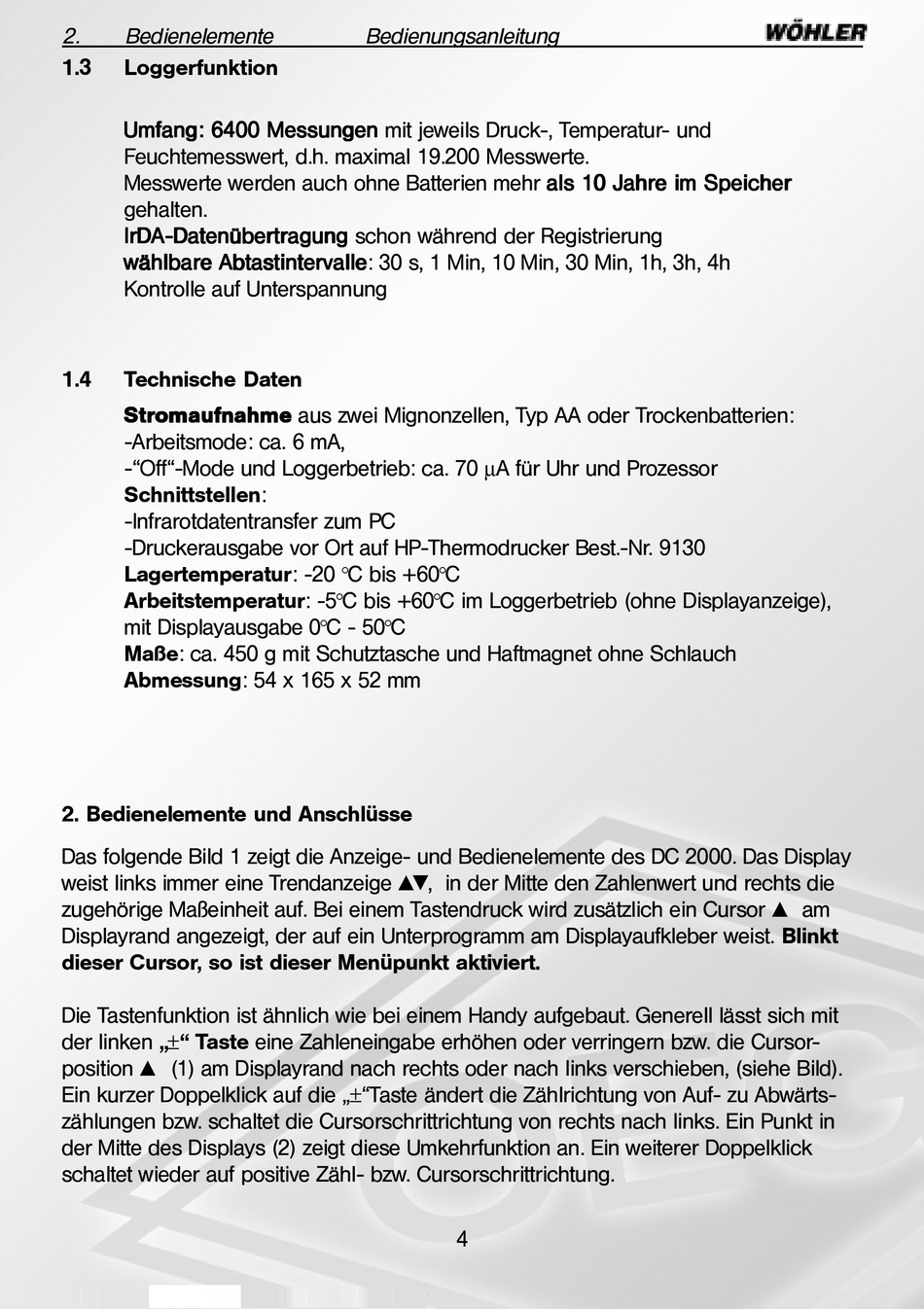

Bedienelemente; Technische Daten - Wohler DC 2000 Bedienungsanleitung

2.

Bedienelemente

1.3 Loggerfunktion
Umfang: 6400 Messungen Umfang: 6400 Messungen Umfang: 6400 Messungen Umfang: 6400 Messungen mit jeweils Druck-, Temperatur- und Umfang: 6400 Messungen
Feuchtemesswert, d.h. maximal 19.200 Messwerte.
Messwerte werden auch ohne Batterien mehr als 10 Jahre im Speicher
gehalten.
IrDA-Datenübertragung IrDA-Datenübertragung
IrDA-Datenübertragung IrDA-Datenübertragung IrDA-Datenübertragung schon während der Registrierung
wählbare Abtastintervalle wählbare Abtastintervalle
wählbare Abtastintervalle wählbare Abtastintervalle wählbare Abtastintervalle: 30 s, 1 Min, 10 Min, 30 Min, 1h, 3h, 4h
Kontrolle auf Unterspannung
1.4

Technische Daten

Stromaufnahme Stromaufnahme aus zwei Mignonzellen, Typ AA oder Trockenbatterien: Stromaufnahme
Stromaufnahme Stromaufnahme
-Arbeitsmode: ca. 6 mA,
-"Off"-Mode und Loggerbetrieb: ca. 70 µA für Uhr und Prozessor
Schnittstellen:
-Infrarotdatentransfer zum PC
-Druckerausgabe vor Ort auf HP-Thermodrucker Best.-Nr. 9130
Lagertemperatur: -20 °C bis +60°C
Arbeitstemperatur: -5°C bis +60°C im Loggerbetrieb (ohne Displayanzeige),
mit Displayausgabe 0°C - 50°C
Maße: ca. 450 g mit Schutztasche und Haftmagnet ohne Schlauch
Abmessung: 54 x 165 x 52 mm
2. Bedienelemente und Anschlüsse
Das folgende Bild 1 zeigt die Anzeige- und Bedienelemente des DC 2000. Das Display
weist links immer eine Trendanzeige vb, in der Mitte den Zahlenwert und rechts die
zugehörige Maßeinheit auf. Bei einem Tastendruck wird zusätzlich ein Cursor v am
Displayrand angezeigt, der auf ein Unterprogramm am Displayaufkleber weist. Blinkt
dieser Cursor, so ist dieser Menüpunkt aktiviert.
Die Tastenfunktion ist ähnlich wie bei einem Handy aufgebaut. Generell lässt sich mit
der linken „±" Taste eine Zahleneingabe erhöhen oder verringern bzw. die Cursor-
position v (1) am Displayrand nach rechts oder nach links verschieben, (siehe Bild).
Ein kurzer Doppelklick auf die „±"Taste ändert die Zählrichtung von Auf- zu Abwärts-
zählungen bzw. schaltet die Cursorschrittrichtung von rechts nach links. Ein Punkt in
der Mitte des Displays (2) zeigt diese Umkehrfunktion an. Ein weiterer Doppelklick
schaltet wieder auf positive Zähl- bzw. Cursorschrittrichtung.
Bedienungsanleitung
4
