Guía de instalación de AXIS 209FD/AXIS 209FD-R
Instalación del hardware
!
¡IMPORTANTE! - La carcasa de la AXIS 209FD no está aprobada para su uso
en exteriores y solo puede instalarse en entornos interiores.
La AXIS 209FD-R está reforzada y se puede utilizar en entornos de gran
humedad ambiental.
Montaje de la cámara
La AXIS 209FD/AXIS 209FD-R se puede montar con la salida de cable hacia el techo o por el
lateral.
La AXIS 209FD incorpora un conector
de red estándar RJ-45 hembra con un
cable de 2 metros.
La AXIS 209FD-R incorpora un
conector de red estándar RJ-45 hembra
de 29 mm con un cable de 0,5 metros.
Para proteger el cable contra la
humedad, el conector debe enchufarse
en un conector macho adecuado de 29
mm.

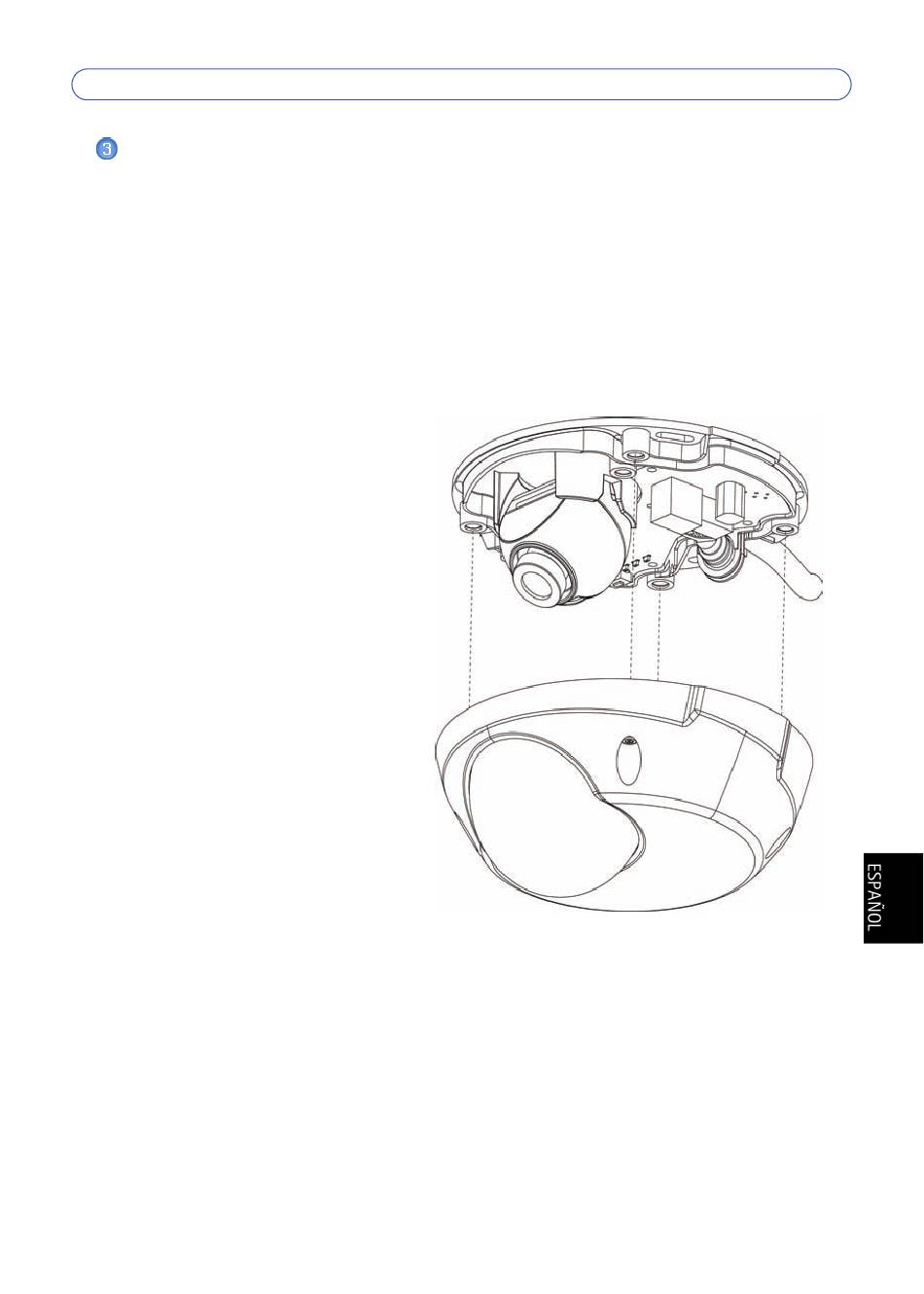

1. Utilice la llave Allen incluida para
aflojar los 4 tornillos que sujetan la
cubierta y retírela.
2. Utilice la placa base para marcar las
posiciones de los tornillos de
montaje.
3. Para encaminar el cable a través del
techo o de una pared, perfore un
orificio para el cable y el conector.
Para la AXIS 209FD perfore un
agujero de 17 mm.
Para la AXIS 209FD-R perfore un
agujero de 30 mm;
o bien
si quiere montar el cable en superficie, perfore el orificio de salida del cable en la parte
posterior de la cubierta.
