Inhaltszusammenfassung für Linak DESKLINE DL4S

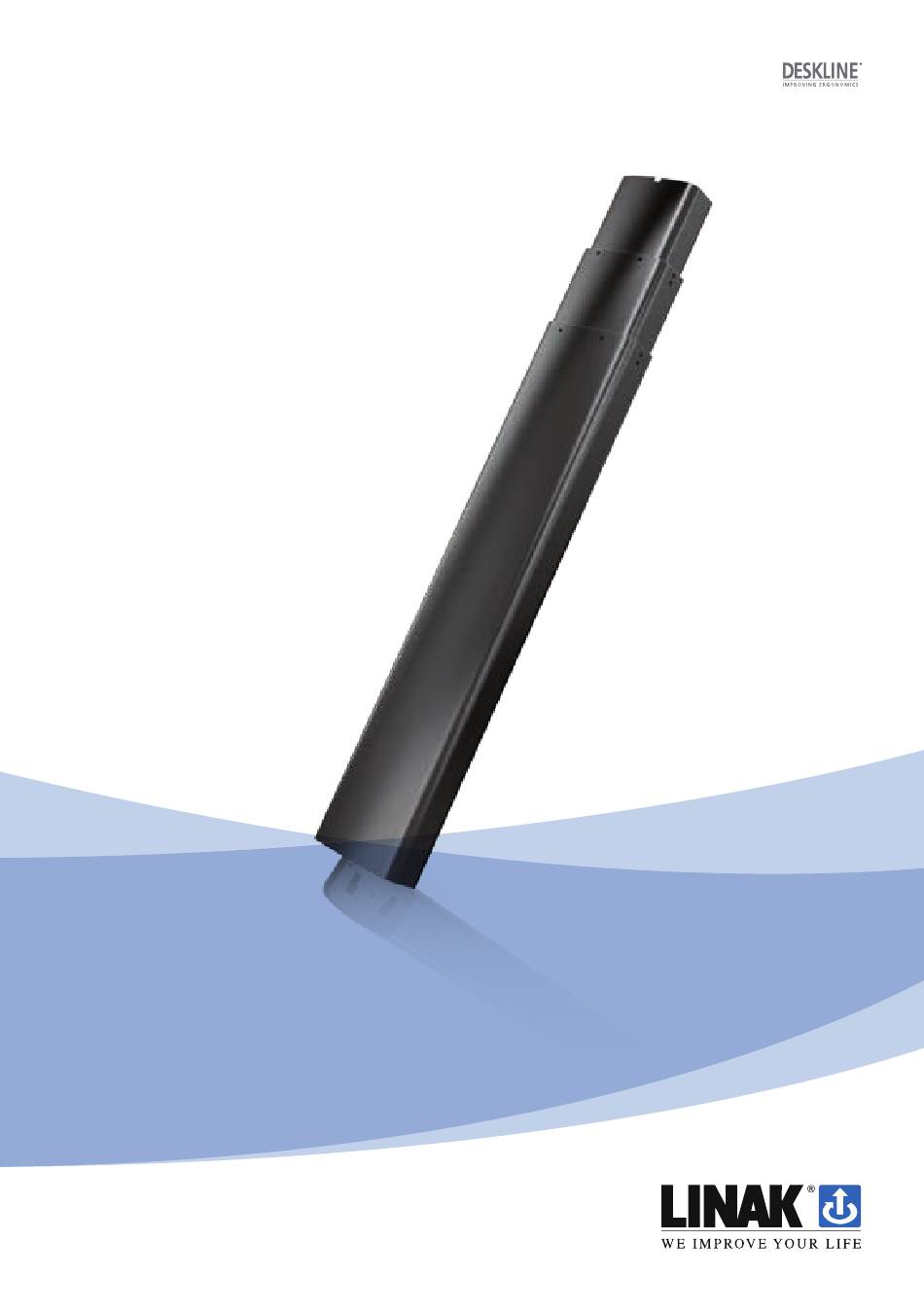

- Seite 1 DL4S System mit CBD6S Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
Beschreibung des DESKLINE DL4S Systems .................12 Montagehinweise für DL4S ......................13 Montagehinweise CBD6S (SMPS) ....................14 Anti-Kollision™ ...........................15 Zubehör und Reparaturen ......................16 Entsorgung von LINAK Produkten ....................17 Entsorgung von Batterien ......................18 Etiketten .............................19 Zeichnungen ..........................20 Original Konformitätserklärung ....................23 Konformitätserklärung – Übersetzung ins Deutsche...............24 LINAK Richtlinie für Anwendungsmöglichkeiten ................25... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Geltungsbereich
Geltungsbereich Diese Montageanleitung gilt für die folgenden Produkte: (siehe die ersten 3-5 Zeichen auf dem Etikett) Säulen: 1 einzelne DL4S oder 2 parallel Steuereinheiten: CBD6S 200W, CBD6S 300W Bedienelemente: DP1U / DPF1M (wenn Memory-Funktion gewünscht wird) DPT / DPF1C / DP1CS (wenn Memory-Funktion und Display gewünscht werden) oder DPA / DPB / DPH / DP1K / DP1V / DPF1K (wenn nur auf-/ab Funktion gewünscht wird) oder DPF1D (wenn Display gewünscht wird) -
Seite 5: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 6: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •... -
Seite 7: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 8: Reparaturen
Reparaturen nur von autorisierten LINAK Werkstätten ® oder Service-Personal vorgenommen werden, da spezielle Werkzeuge benutzt und Dichtungen angepasst werden müssen. Antriebssysteme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. Achtung! Wird ein DESKLINE Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. -
Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S... -
Seite 10: Verschiedenes Zum Deskline ® Dl4S System
Verschiedenes zum DESKLINE DL4S System ® Dieses DESKLINE System wurde für Bürotische entwickelt. Das System ist nicht einsetzbar in Industrieküchen oder einer anderen Umgebung, in der agressive Reinigungsmittel eingesetzt werden. Verschrauben Sie die Beine nicht mit dem Boden, so dass die Bewegungsfreiheit eingeschränkt wird. Dies könnte zu ernsthaften Schäden der Säulen führen. -
Seite 11: Etl-Kennzeichnung
ETL-Kennzeichnung Aus Platzgründen werden die vollständigen ETL-Kennzeichnungsanforderungen nicht auf den Kennzeichnungse- tiketten angegeben. Die vollständigen ETL Recognized Component Markierungen werden hier gezeigt. C/N 120690 Entspricht UL962 Cert. to CSA Std. C22.2 No. 68-09 ETL Recognized Component Zeichen für Kanada und Vereinigte Staaten C/N 9901916 Entspricht UL962 Cert. -
Seite 12: Beschreibung Des Deskline ® Dl4S Systems
Beschreibung des DESKLINE DL4S Systems ® Jede DESKLINE DL4S Hubeinheit ist mit einem Motor ausgestattet. Parallellauf und Memory-Funktion werden ® durch die Software in der CBD6S (SMPS) auch bei ungleichmäßiger Belastung des Tisches gewährleistet. Auch die Soft-Start-/Stopp-Funktion ist Teil dieser Software. Sie sichert ein sanftes Anfahren und Abbremsen des Tisches. Anwendung des DESKLINE DL4S Systems: ®... -
Seite 13: Montagehinweise Für Dl4S
Montagehinweise für DL4S Der Montagebeschlag für die Traverse ist am größten Profil befestigt. Das Kabel wird an der Spitze des kleinsten Profils aus der Säule geführt. Dies bedeutet, dass die Säule immer mit dem größten Profil nach unten montiert werden muss. Die Montage des Bodenelements erfolgt analog zur Montage des oberen Profils (siehe. -
Seite 14: Montagehinweise Cbd6S (Smps)
Montagehinweise CBD6S (SMPS) Die Steuereinheit wird mit 2 Schrauben mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. Ungeachtet des Anzugsmoments ist ein Durchmesser von 10 mm vorzuziehen. Die Platzierung der Bohrungen sowie die Maße der CBD entnehmen Sie bitte den Zeichnungen im Anhang. CBD6S 200W und CBD6S 300W Die CBD darf nicht in wärmeisolierendes Material gewickelt werden, sondern muss so platziert sein, dass sie Wär- me an die Umgebung abgeben kann. -
Seite 15: Anti-Kollision
Anti-Kollision™ Die Anti-Kollisions-Funktion ist eine Option für die Standard CBD6S (SMPS) Steuereinheit. Ein System mit Anti- kollision kann die Beschädigung von festen Objekten verhindern, die sich im Verfahrbereich des Tisches befinden. Aktivierung der Anti-Kollision Die Anti-Kollision ist aktiviert, wenn einer der beiden Buchsen für das Bedienelement der Aktivierungsstecker („Dongle“) eingesteckt ist. -
Seite 16: Zubehör Und Reparaturen
Wird ein Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. Weiterhin verfallen sämtli- che Gewährleistungsansprüche, wenn das Produkt von nicht autorisierten Personen geöffnet wird. Ersatzteile Für weitere Informationen zu Ersatzteilen wenden Sie sich bitte an Ihren LINAK Händler. Seite 16 von 28... -
Seite 17: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 18: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 19: Etiketten
Etiketten Etikett für DL4S Seite 19 von 28... -
Seite 20: Zeichnungen
Zeichnungen DL4S M6x4 M6x4 560±2 560±2 1235±5 1235±5 Seite 20 von 28... - Seite 21 CBD6S 200W (SMPS) ø 6,1 ø 6,1 Hexagonal (M6 Mutter) 86,5 Seite 21 von 28...
- Seite 22 CBD6S 300W (SMPS) bis zu 4 Kanäle ø 6,1 ø 6,1 86,5 Hexagonal (M6 Mutter) Seite 22 von 28...
-
Seite 23: Original Konformitätserklärung
DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares that LINAK Actuator System composed of: Control Box(s) CBD6SP00020A-309 CBD6S*000*0A-709 (The ‘*’ in the product description can either be a character or a number, thereby defining the variation of the product) -
Seite 24: Konformitätserklärung - Übersetzung Ins Deutsche
Konformitätserklärung – Übersetzung ins Deutsche KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass LINAK Antriebssysteme bestehend aus: Steuereinheit(en) CBD6SP00020A-309 CBD6S*000*0A-709 (Das (*) in der Produktbeschreibung kann entweder ein Buchstabe oder eine Zahl sein. Sie definiert die Unterschiede des Produkts) -
Seite 25: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. - Seite 26 Seite 26 von 28...
- Seite 27 Seite 27 von 28...
-
Seite 28: Adressen
Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
