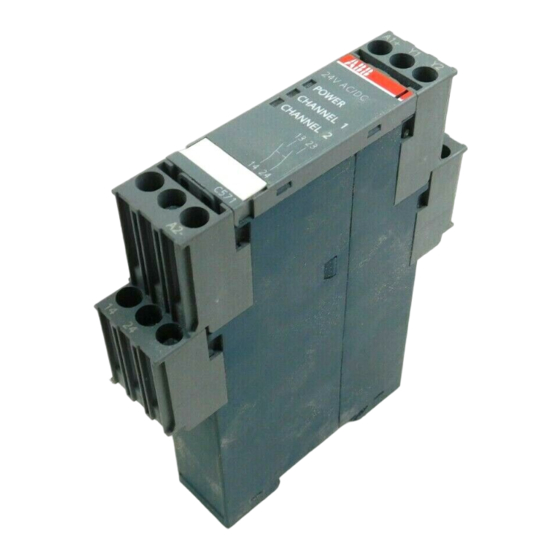

ABB C571-AC Betriebsanleitung

Sicherheitsschaltgerät
Betriebsanleitung
Vor der Installation, dem Betrieb oder der Wartung des Geräts muss diese Anlei-
tung gelesen und verstanden werden.
!
GEFAHR
Gefährliche Spannung.
Lebensgefahr oder Gefahr schwerer
Verletzung.
Vor Beginn der Arbeiten Anlage und
Gerät spannungsfrei schalten.
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten gewährlei-
stet!
Unter Berücksichtigung der Umgebungsbedingungen müssen die Geräte
in Schaltschränke der Schutzart IP32, IP43 oder IP54 eingebaut werden.
Wichtiger Hinweis
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer Gesamtan-
lage oder Maschine sicherheitsgerichtete Funktionen zu übernehmen. Ein kom-
plettes sicherheitsgerichtetes System enthält in der Regel Sensoren,
Auswerteeinheiten, Meldegeräte und Konzepte für sichere Abschaltungen. Es
liegt im Verantwortungsbereich des Herstellers einer Anlage oder Maschine die
korrekte Gesamtfunktion sicherzustellen. Die ABB AG, ihre Niederlassungen und
Beteiligungsgesellschaften (im Folgenden "ABB") sind nicht in der Lage, alle
Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch ABB konzi-
piert wurde, zu garantieren.
ABB übernimmt auch keine Haftung für Empfehlungen, die durch die nachfol-
gende Beschreibung gegeben bzw. impliziert werden. Aufgrund der nachfolgen-
den Beschreibung können keine neuen, über die allgemeinen ABB-
Lieferbedingungen hinausgehenden, Garantie-, Gewährleistungs- oder Haf-
tungsansprüche abgeleitet werden.
Anwendungsbereiche
Das Sicherheitsschaltgerät C571-AC können Sie in NOT-AUS-Einrichtungen nach
EN 418 und in Sicherheitsstromkreisen nach VDE 0113 Teil1 (11.98) bzw.
EN 60 204-1 (11.98) verwenden, z. B. bei beweglichen Verdeckungen und Schutz-
türen.
Mit dem Gerät kann Sicherheitskategorie 2 nach DIN EN 954-1 erreicht werden.
Beim Einsatz des Sicherheitsschaltgerätes in der Betriebsart "Automatischer
Start" ist beim Ausschalten im Notfall (NOT-AUS) der automatische Wiederan-
lauf (gemäß EN 60 204-1, Abschnitt 9.2.5.4.2 und 10.8.3) durch die übergeord-
nete Steuerung zu verhindern.
Funktionsbeschreibung und Anschlusshinweise
Das Sicherheitsschaltgerät C571-AC besitzt zwei Freigabekreise (sichere Kreise)
als Schließerkreise. Die Anzahl der Freigabekreise kann durch Hinzuschalten
eines oder mehrerer Erweiterungsbausteine C579 ergänzt werden. Drei LEDs zei-
gen den Betriebszustand und die Funktion an.
Beim Entriegeln der NOT-AUS-Taster bzw. der Grenztaster und beim Betätigen
des EIN-Tasters werden die interne Schaltung des Sicherheitsschaltgerätes und
die externen Schütze auf korrekte Funktion überprüft.
Schließen Sie den NOT-AUS-Taster bzw. den Grenztaster an die Klemmen Y11,
Y12 und Y21, Y22 an. Der EIN-Taster wird in Reihe mit den Öffnerkontakten der
externen Schütze (Rückführkreis) an die Klemmen Y33, Y34 angeschlossen.
Klemmen- Betriebs- A1
belegung spannung A2
Sensoren Y11, Y12
Y21, Y22
Y33, Y34
Ausgänge 13, 14
23, 24
2
bei 2 x 1,5 mm
Leitungslängen
Bilder Bild I: Maßbild (Maße in mm)
Bild II: Montage
Bild III: Innenbeschaltung: ¿ Netzteil, À Steuerlogik,
Á Channel 1, Â Channel 2
Bild IV: Zweikanaliger Autostart für Schutztürüberwachung,
Sicherheitskategorie 2 nach EN 954-1
Bild V: NOT-AUS zweikanalig mit zusätzlichem EIN-Taster,
Sicherheitskategorie 2 nach EN 954-1
Bild VI: NOT-AUS einkanalig mit zusätzlichem EIN-Taster,
Sicherheitskategorie 2 nach EN 954-1 *
*) Mit diesem Schaltungsbeispiel kann die Kategorie 2 nach EN 954-1 nur dann
erfüllt werden, wenn bei dem Versagen des Aktors automatisch eine Warnung
erfolgt oder die Maschinensteuerung einen sicheren Zustand einleitet. Ansonsten
ist ein zweiter Abschalteweg erforderlich.
4NEB 926 0224-30
L
N
Kanal 1 NOT-AUS bzw. Grenztaster
Kanal 2 NOT-AUS bzw. Grenztaster
EIN-Taster, Rückführkreis
Freigabekreis 1 (Schließer)
Freigabekreis 2 (Schließer)
max. 1000 m (Gesamtleitungslänge
für Sensorik)
Bestell-Nr.: 2CDC 113 014 M9701
Betriebszustände
LEDs
POWER Channel 1 Channel 2
Technische Daten
Zulässige Umgebungstemperatur T
u
Betrieb/Lagerung
Schutzart nach EN 60 529
Bemessungsisolationsspannung U
i
Bemessungsstoßspannungsfestigkeit U
Bemessungssteuerspeisespannung U
Bemessungsleistung
Arbeitsbereich
Schockfestigkeit Halbsinus nach IEC 60068
Gewicht
Wiederbereitschaftszeit bei NOT-AUS
Rückfallzeit bei NOT-AUS
Ansprechzeit
Gebrauchskategorie Bemessungs-
betriebsspannung U
nach DIN VDE 0660
Teil 200, IEC 60947-5-1
AC-15 230 V
DC-13 24 V
115 V
230 V
Dauerstrom I
th
Sicherungseinsätze
Kurzschlussschutz
für Freigabekreis
Betriebsklasse
Halten Sie die vorgeschriebene Absicherung unbedingt ein,
nur so ist ein sicheres Abschalten im Fehlerfall gewährleistet.
Weitere Daten und Bestellnummern für Zubehör siehe Katalog.
C571-AC
DIN EN 60 947-5-1 (08.00)
Deutsch
Betrieb
Netz NOT-AUS EIN Freigabe-
kreise
ein nicht betätigt geschlossen
betätigt
betätigt nicht offen
betätigt
nicht nicht offen
betätigt betätigt
Fehler
• Relais verschweißt offen
• Motorschütz verschweißt
• Defekt in Elektronik
Quer- bzw. Erdschluss in
NOT-AUS-Kreis bzw.
Versorgungsspannung fehlt
–25 ... +60 °C/–40 ... +80 °C
IP40, IP20 an den Klemmen
300 V
4 kV
imp
C571-AC-115 115 V AC
s
C571-AC-230 230 V AC
1,5 W
0,85 ... 1,1 x U
s
8 g/10 ms
0,250 kg
min. 120 ms
max. 100 ms
max. 500 ms
Bemessungsbetriebsstrom I
bei Belastung aller Freigabekreise
e
6 A
6 A
0,2 A
0,1 A
6 A
DIAZED
gL(gG) 6 A
flink 10 A
