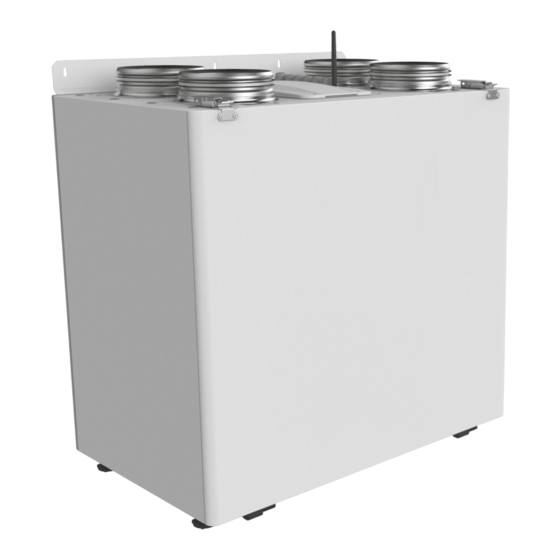

- Seite 1 BETRIEBSANLEITUNG VUT 160 V EC VUT 350 V1B EC VUE 160 V EC VUE 350 V1B EC VUT 160 V1 EC VUT 350 VB EC VUE 160 V1 EC VUE 350 VB EC VUT 160 VB EC VUT 550 VB EC...
-
Seite 2: Inhaltsverzeichnis
VUT/VUE 160/350/550 V(1)(B) EC INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................9 Netzanschluss ....................................13 Wartungshinweise ..................................16 Transportvorschriften ................................. 17 Herstellergarantie .................................. - Seite 3 VUT/VUE 160/350/550 V(1)(B) EC • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel ist von Heizvorrichtungen • Das Netzkabel nicht verbiegen. oder anderen Wärmequellen fernzuhalten. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der angegebenen Temperaturbereiche •...
-
Seite 4: Verwendungszweck
VUT/VUE 160/350/550 V(1)(B) EC VERWENDUNGSZWECK Dank der Wärmerückgewinnung und ihrer energiesparenden Eigenschaften ist die Lüftungsanlage eines der entscheidenden Elemente für den energieeffizienten, modernen Hausbau. Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. -
Seite 5: Technische Daten
VUT/VUE 160/350/550 V(1)(B) EC TECHNISCHE DATEN Die Lüftungsanlage ist in geschlossenen Räumen bei Temperaturen von +1 °C bis +40 °C und einer relativen Luftfeuchtigkeit von maximal 80 % einsetzbar. Die Taupunkttemperatur der beförderten Luft muss 2-3 °C unter der Temperatur der Gehäuseoberfläche liegen, damit sich kein Kondensat im Inneren des Gehäuses bilden kann. - Seite 6 VUT/VUE 160/350/550 V(1)(B) EC ØD ØD1 Abmessungen, mm Modell Ø D Ø D1 VUT/VUE 160 V EC VUT/VUE 160 V1 EC VUT/VUE 160 VB EC VUT/VUE 160 V1B EC VUT/VUE 350 VB EC VUT/VUE 350 V1B EC VUT/VUE 550 VB EC...
-
Seite 7: Bauart Und Funktionsweise
VUT/VUE 160/350/550 V(1)(B) EC BAUART UND FUNKTIONSWEISE Funktionsweise der Lüftungsanlage: die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt. - Seite 8 VUT/VUE 160/350/550 V(1)(B) EC BETRIEBSARTEN DER LÜFTUNGSANLAGE Wärmerückgewinnung Sommerbetrieb Die warme, verbrauchte Abluft gelangt aus dem Raum in die Im Lüftungsbetrieb ist die Bypassklappe geöffnet, die abgeführte Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den Luft kommt nicht in Kontakt mit dem Wärmetauscher. Wärmetauscher.
-
Seite 9: Montage Und Betriebsvorbereitung
VUT/VUE 160/350/550 V(1)(B) EC MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! MONTAGE DES FEUCHTIGKEITSSENSORS HV2 Installieren Sie den Feuchtigkeitssensor vor der Montage der Lüftungsanlage. Setzen Sie den Feuchtigkeitssensor durch den Abluftstutzen in die Halterung ein, die sich an der Wand des Zuluftkanals befindet. - Seite 10 VUT/VUE 160/350/550 V(1)(B) EC Befestigen Sie den Sensor mit einem Kabelbinder an der Innenseite des Rohres und führen Sie das Kabel durch die Öffnung im Lüftungsrohr nach außen. Verschließen Sie die Anschlüsse mit einem Dichtmittel oder anderen Materialien. Lösen für Zugang Steuereinheit Befestigungsschrauben und nehmen Sie den Deckel ab.
- Seite 11 VUT/VUE 160/350/550 V(1)(B) EC WECHSEL DER WARTUNGSSEITE Die Bauweise der Lüftungsanlage ermöglicht einen Wechsel der Wartungsseite. FORTLUFT ABLUFT AUßENLUFT AUßENLUFT ZULUFT ZULUFT ABLUFT FORTLUFT Wartungszugang linksseitig Wartungszugang rechtsseitig Lösen Sie die Riegel, trennen Sie das Erdungskabel und nehmen Sie die Wartungsklappe ab. Schrauben Sie die Riegel ab und bringen Sie sie auf der Gegenseite der Anlage an.
- Seite 12 VUT/VUE 160/350/550 V(1)(B) EC MONTAGE DER LÜFTUNGSANLAGE Um eine optimale Leistung zu erreichen und einen Luftwiderstand infolge von Turbulenzen im Luftstrom zu minimieren, verbinden Sie auf beiden Seiten gerade Luftrohrstücke mit den Stutzen. Minimale Länge der geraden Luftrohrstücke: • 1 x Rohrdurchmesser auf der Ansaugseite (Außenluft und Abluft) •...
-
Seite 13: Netzanschluss
VUT/VUE 160/350/550 V(1)(B) EC NETZANSCHLUSS VOR ALLEN ARBEITEN MIT DEM GERÄT IST DAS STROMNETZ ABZUSCHALTEN. ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. JEGLICHE INTERNE MODIFIKATION DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZU GARANTIEVERLUST. - Seite 14 VUT/VUE 160/350/550 V(1)(B) EC ANSCHLUSSSCHEMA FÜR DEN ANSCHLUSS EXTERNER STEUERGERÄTE AN DIE LÜFTUNGSANLAGEN VUT/VUE 160/350/550 V(1)(B) EC A14 0-10V SM-LSM-N PK PK +U 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 0-10V SM1* SM2*...
- Seite 15 VUT/VUE 160/350/550 V(1)(B) EC ANSCHLUSSSCHEMA FÜR DEN ANSCHLUSS EXTERNER STEUERGERÄTE AN DIE LÜFTUNGSANLAGEN VUT/VUE 350/550 V(1) B EC A21 NO C +24V +24V 0-10V 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 0-10V +24V +24V...
-
Seite 16: Wartungshinweise
VUT/VUE 160/350/550 V(1)(B) EC WARTUNGSHINWEISE VOR DER WARTUNG IST DAS GERÄT VON DER STROMVERSORGUNG ZU TRENNEN! Die Wartungsarbeiten 3–4-mal pro Jahr durchführen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberfläche und Filterersatz oder -reinigung. 1. Filterpflege (3–4-mal pro Jahr) Verschmutzte Filter erhöhen den Luftwiderstand und vermindern den Zuluftvolumenstrom. -
Seite 17: Transportvorschriften
VUT/VUE 160/350/550 V(1)(B) EC BEI UNNORMALEN GERÄUSCHEN, GERÜCHEN UND KOMPONENTENVERFORMUNG TRENNEN SIE DIE ANLAGE VON DER STROMVERSORGUNG UND WENDEN SIE SICH AN DEN KUNDENDIENST. DIE DIAGNOSE DARF NUR VON QUALIFIZIERTEM PERSONAL DURCHGEFÜHRT WERDEN! STÖRUNGEN UND STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Keine Stromversorgung angeschlossen ist. -
Seite 18: Herstellergarantie
VUT/VUE 160/350/550 V(1)(B) EC HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
