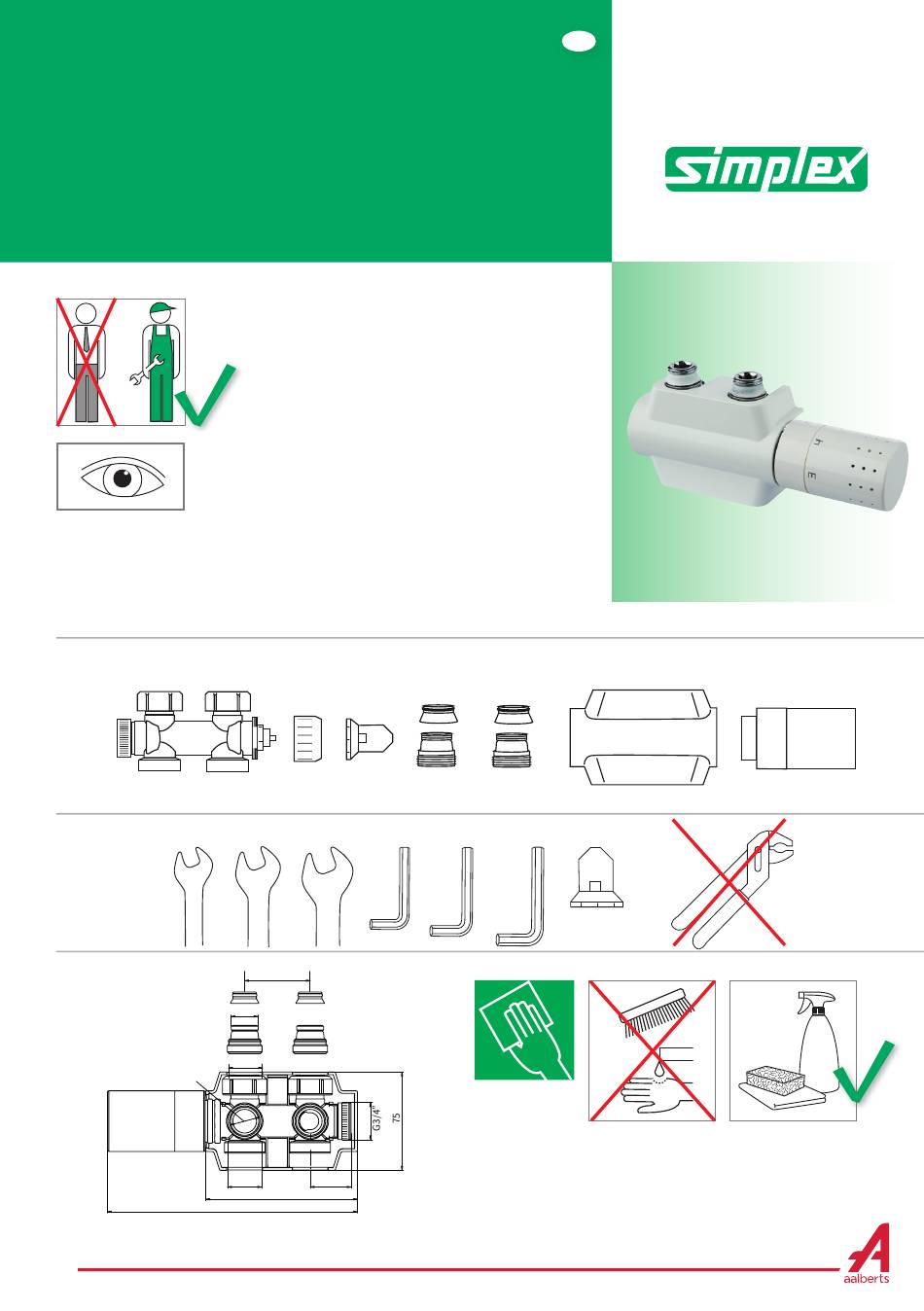

Montageanleitung
Ventilhahnblock
VARIODESIGN
mit Design-Blende und Thermostatkopf
Packungsinhalt / Content
Werkzeug /
24 mm 27 mm 30 mm
Tools
Maße / Dimensions
G3/4"
190,5
Arbeiten an der Heizungsanlage müssen von
qualifiziertem Fachpersonal und in Überein-
stimmung mit den jeweils gültigen Vorschriften,
Richtlinien und Regeln der Technik ausgeführt
werden.
Besonders zu beachten sind:
DIN 18 380 Heizanlagen und zentrale Wasser-
erwärmungsanlagen
VDI 2035 Steinbildung in Trinkwassererwär-
mungsanlagen und Warmwasser-
heizungsanlagen
BGV
Berufsgenossenschaftliche Vorschriften
(Unfallverhütungsvorschriften)
4 mm
50
G1/2"
G3/4"
31
G3/4"
115,5
DE
10 mm 12 mm
Only
water
Werbung
Verwandte Anleitungen für Simplex VARIODESIGN
Inhaltszusammenfassung für Simplex VARIODESIGN
- Seite 1 Montageanleitung Ventilhahnblock VARIODESIGN mit Design-Blende und Thermostatkopf Arbeiten an der Heizungsanlage müssen von qualifiziertem Fachpersonal und in Überein- stimmung mit den jeweils gültigen Vorschriften, Richtlinien und Regeln der Technik ausgeführt werden. Besonders zu beachten sind: DIN 18 380 Heizanlagen und zentrale Wasser- erwärmungsanlagen...
- Seite 2 Auslieferungszustand Max 110 °C (230°F) Max 10 bar VDI 2035 Umbau Eck → Durchgang / Change angled → straight 10 mm Umbau rechts → links / Change right → left 27 mm 24 mm 18-22 Nm 18-22 Nm ∆P < 200 mbar 2 von 6...
- Seite 3 ISO 228 G3/4“ ISO 228 G1/2“ DIN EN 16313 12 mm 30 mm S. 5 3 von 6...
- Seite 4 4 mm max. 4 Nm 4 mm max. 4 Nm 4 von 6...
- Seite 5 Druckverlust / Pressure Loss Durchfluss / Flow [l/h] Voreinstellung / Pre-adjustment 0,07 0,11 0,19 0,27 0,43 0,56 5 von 6...
- Seite 6 All technical data is non-binding and does not represent guaranteed properties for the goods. The illustrations are symbolic and may differ from the respective product. You must follow the installation instructions. More information are available at www.simplex-armaturen.de. Technische Änderungen und Irrtum vorbehalten. / Errors and technical changes reserved.
