KRAIBURG maxiBOX

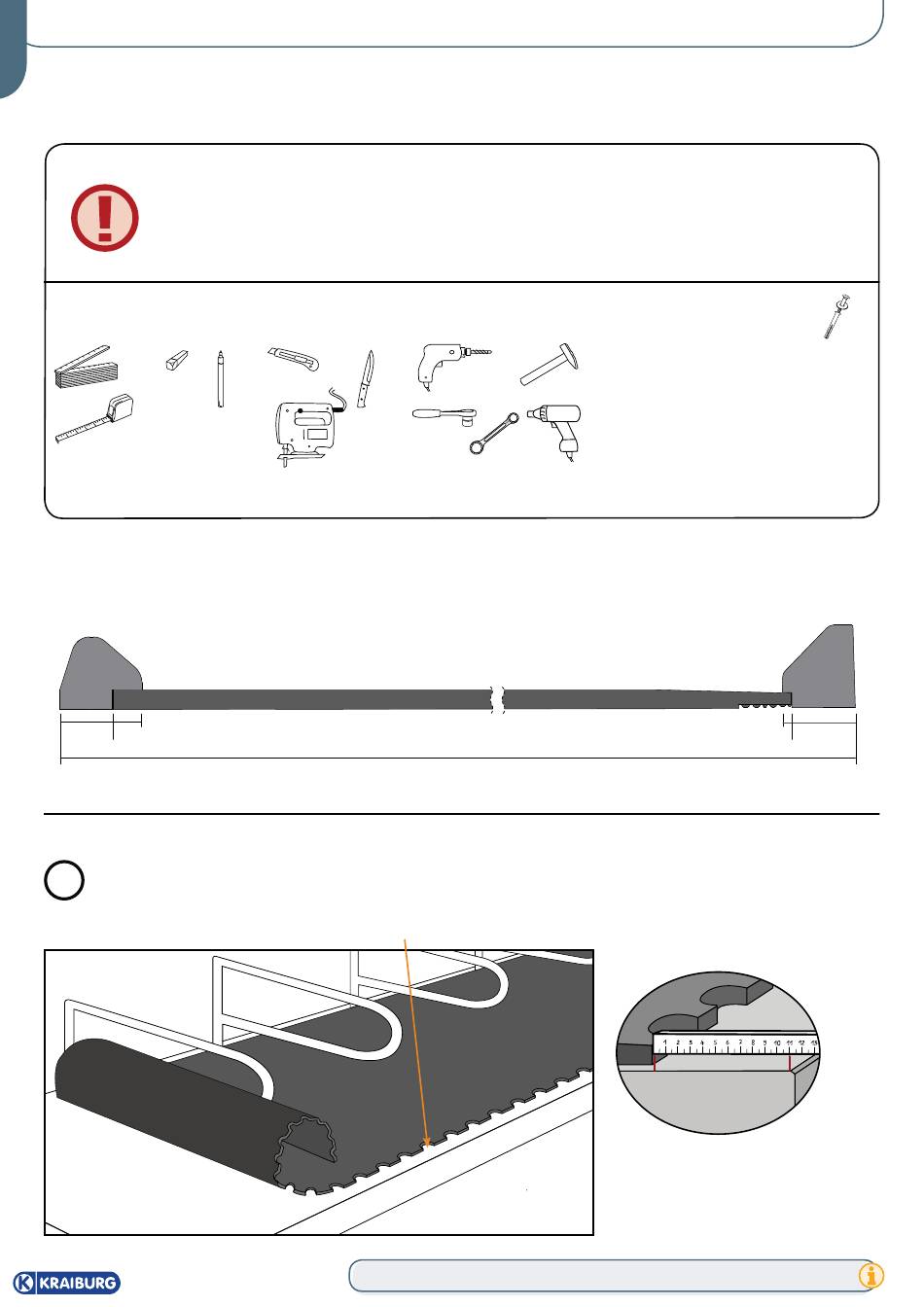

Voraussetzungen:
Betonfläche:
• ca. 10 cm hoch
• geglättet
• sauber
• mind. 3 % Gefälle
Das benötigen Sie:
Messen:
Markieren:
oder
oder
Gesamtsystem:
vorderes Profil
(maxiBOARD)
9 cm
4 cm
1
Gummibelag ausrollen und positionieren
Drainage-Öffnungen in Richtung der hinteren Betonkante
Gummibelag und Profile:
gleichmäßige Temperatur:
mind. 5° C bis max. 30° C
(je nach Ausgangs tem peratur
entsprechend lagern)
Bohren und montieren:
Schneiden:
oder
oder
oder
Gummibelag (maxiLONGLINE)
200 cm
Die sachgemäße Montage kann durch die individuellen Bedingungen vor Ort abweichen.
Somit kann seitens des Herstellers grundsätzlich nicht für die Montage gehaftet werden!
MONTAGEANLEITUNG
KRAIBURG
Befestigungselemente:
Rahmendübel ø 10 x 100 mm mit
• dazugehöriger Sechskant-
schraube (SW 13) - A2
• dazugehöriger Unterlegscheibe
ø 30 mm - A2
oder
optional: Rahmendübel ø 10 x 135
mm für maxiPROFIL XL
(Befestigungselemente werden mitgeliefert)
hintere Betonkante:
11 cm Abstand!
hinteres Profil
(maxiSTEP)
1 cm
11 cm
